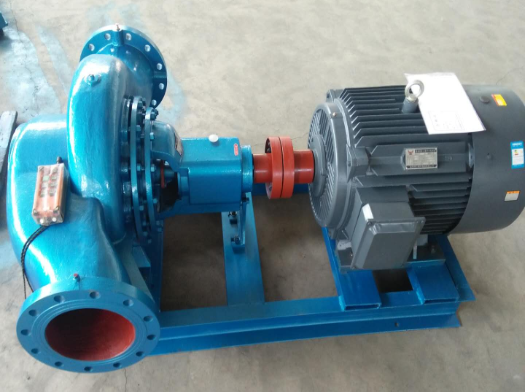

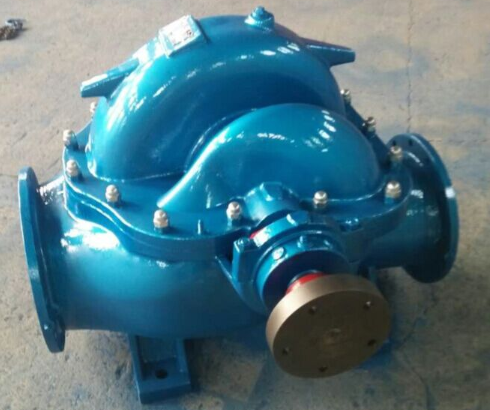

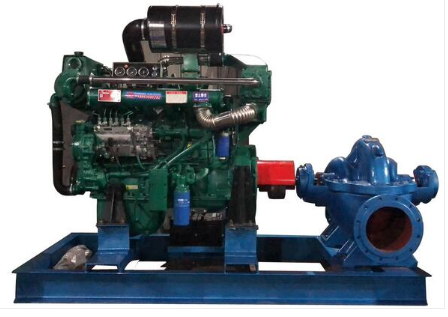

供應廠家 8SH-13A臥式雙吸中開泵

聯系人：蘇經理
手機：13561645940
   13789893944
固話：0533-4611889
微信：13561645940
地址：山東省淄博市博山工業泵園區（全國發貨）

水泵，用以輸送液體，如工業循環水、鍋爐給水、潤滑油溶液等，可以使這些液體達到一定的壓力和流量，以滿足化工生產的需要，是化工生產系統中常見和必不可少的元件之一。

根據工作原理和結構的不同，主要可以分為兩大類：葉片式泵、容積式泵。今天要講的以及化工生產上應用*廣泛的離心泵，屬于一種葉片式泵；其中化工生產上常見的化工泵、清水泵、多級泵、磁力泵、管道泵、立式泵、臥式泵、屏蔽泵、液下泵等都屬于離心泵的一種。

與容積泵相比，離心泵造價便宜，流量范圍較大(1.6—30000立方/h)，但揚程低(10—2600m)；一般對輸送液體壓力要求不高時均采用離心泵；對壓力和流量均有一定的要求時，可以采用多級離心泵。其功率小到不足一千瓦，大到幾百千瓦，均有。

一、離心泵的工作原理

離心泵的基本部件是旋轉的葉輪和固定的泵殼。在啟動前，需先向泵殼內充滿被輸送的液體，啟動后泵軸帶動葉輪一起旋轉，迫使葉片間的液體旋轉。葉輪中心的液體在慣性離心力的作用下被甩向外周、并獲得能量，使其靜壓能升高、流速增大。液體離開葉輪進入泵殼后，因泵殼的流道逐漸擴大，導致液體流速減慢，部分動能轉換成靜壓能，于是，具有較高壓力的液體經泵的排出管路、被輸送到所需場所。當葉輪中心的液體被甩向外周時，葉輪中心會產生低壓區;由于貯槽液面上方壓力高于泵入口的壓力，使得液體被吸入葉輪中心。因此，葉輪經不斷旋轉，可以持續地將液體吸入和排出。

離心泵在啟動時，若泵殼內存在空氣，由于空氣的密度小，旋轉時產生的離心力小，因此葉輪中心區形成的低壓不足以將貯槽內的液體吸入泵內，雖啟動離心泵也不能輸送液體。這種現象稱為氣縛，即離心泵不具有自吸功能，因此在啟動前必須向泵殼內充滿液體，即灌泵。離心泵吸入管路上安裝的底閥的作用就是防止啟動前灌入泵殼內的液體從泵內流出。

二、離心泵的主要部件

離心泵的兩個主要部分是：泵軸和葉輪的旋轉部件;由泵殼、軸封裝置和軸承組成的靜止部件。

1、葉輪

葉輪是離心泵的關鍵部件，其作用是將原動機的機械能傳給被輸送液體，提高液體的靜壓能和動能。

葉輪通常由4-12片后灣葉片組成。按其機械結構可分為閉式、半閉式、開式。一般離心泵多采用閉式葉輪，其葉片兩側帶有前、后蓋板，適用于輸送清潔液體，效率較高。只有后蓋板的稱為半閉式葉輪;開式葉輪葉片和輪轂，而沒有蓋板。開式和半閉式葉輪不易堵塞，適用于輸送含有固體顆粒的液體或懸浮液;但液體在葉片間易產生倒流，故泵的效率較低。

按吸液方式可分為單吸式和雙吸式兩種。單吸式葉輪的液體只能從一側流入;雙吸式葉輪可同時葉輪兩側對稱地吸入液體，不僅具有較大的吸液能力，且可基本上消*軸向推力。

2、泵殼

離心泵的泵殼通常呈蝸牛形，故又稱為蝸殼。葉輪在泵殼內沿著蝸形通道擴大的方向旋轉，越接近液體出口，通道截面積越大;液體流經蝸形通道時流速逐漸降低，部分動能轉換成靜壓能。因此泵殼不僅是匯集由葉輪流出的液體的場所，也是一個能量轉化裝置。

3、軸封裝置

由于泵軸旋轉而泵殼固定不動，泵軸穿過泵殼處必定存在間隙。為防止泵內高壓液體沿間隙漏出或外界空氣漏入泵內，必須設置軸封裝置。常用到軸封裝置有填料密封和機械密封。機械密封的潤滑和密封效果較好，適用于輸送酸、堿及易燃、易爆和有毒液體。
