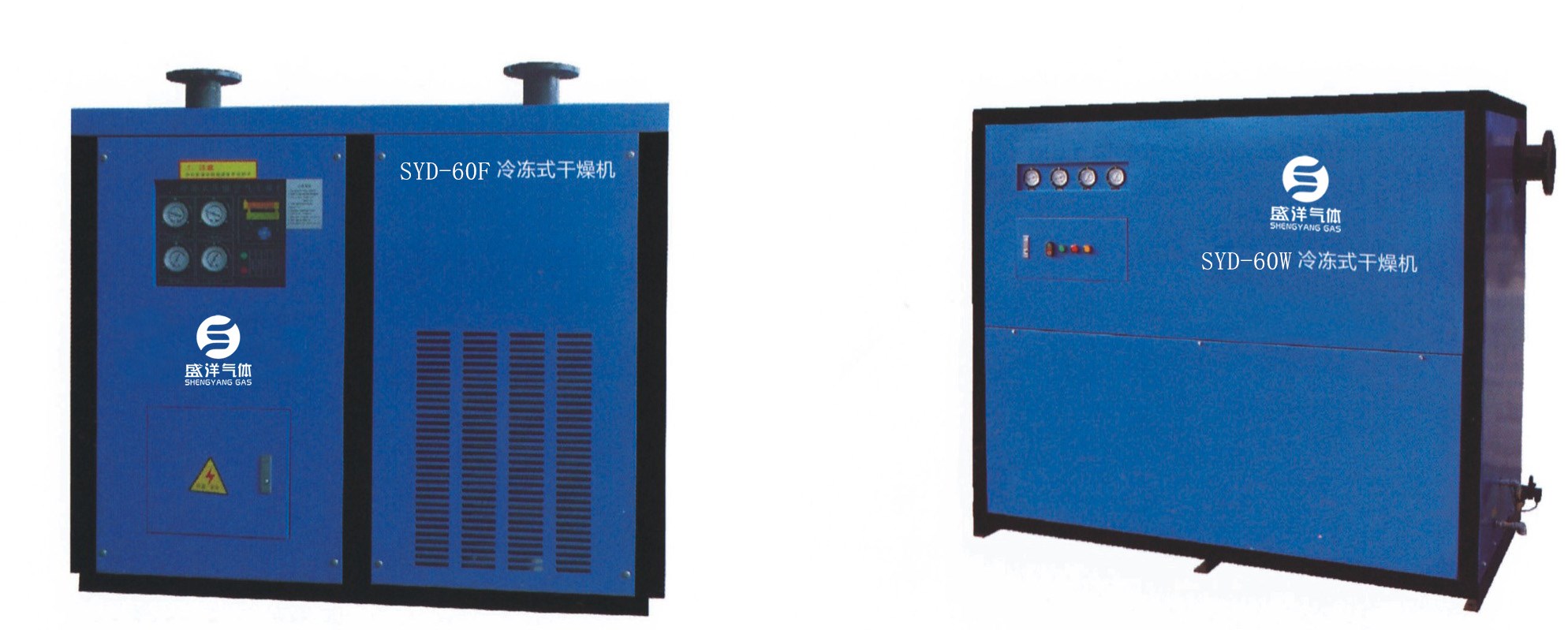

SYD型冷凍式干燥機

SYD型冷凍式干燥機

工作原理
冷凍式干燥機是采用冷凍除濕原理，對壓縮空氣進行干燥的一種設備，采用高質量進口元件，性能可靠，運行平穩、噪音低、能耗少，無基礎安裝，故應用較為廣泛。
氣路系統
壓縮空氣經預冷器3、蒸發器4冷卻到2℃~10℃,進入氣水分離器6除去冷凝水份，最后回到預冷器重?zé)?，回收部分熱量后，得到露點穩定的壓縮空氣，并能有效防止管路結露。
制冷劑系統
制冷劑在制冷壓縮機18內增壓后，經冷凝器9或24冷卻，再經12轉化為低溫液體進蒸發器4吸收壓縮空氣中的熱量后汽化，經氣液分離器后進制冷壓縮機循環壓縮。
1.風冷式前部冷卻器

2.風扇馬達（高溫型配置）

3.預冷器

4.蒸發器
5.集流式水霧分離器

6.離心式水滴分離器

7.保養風槍

8.自動排水器
9.風冷式冷凝器

10.空氣壓カ表

11.低壓冷媒（溫度）表

12.毛細管或膨脹閥
13.熱氣旁通閥

14.干燥過濾器

15.高低壓保護開關

16.冷凝控制開關
17.風冷式冷凝器

18.冷媒壓縮機

19.壓縮空氣入口

20.壓縮空氣出口
21.進水口

22.出水口

23.水量調節閥

24.水冷式冷凝器
25.水冷式前部冷卻器（高溫型配置）

產品特點
1 長期使用的可靠性
●科學的流程設計，除濕效果好，空氣壓降??；
●零部件，制冷壓縮機，制冷元件均選用國際品牌；
●高低壓保護裝置；
●設置熱氣旁通閥，負荷降低或增加時打開可關小，避免制冷壓縮機結冰并保證露點穩定；
●采用電子排水或自動排水。
2 能耗
●采用優質螺紋銅管，換熱面積大，效果好；
●預冷器回收部分冷量，節能；
●制冷劑系統及蒸發器外表面保溫，減少冷量損失。
3 穩定的產品氣露點
●的溫度控制系統；
●熱氣旁通閥和熱力膨脹閥組成的雙自動平衡功能，確保露點穩定。
4 的控制系統
●智能型冷干機采用德國PLC控制器，可在線液晶數字顯示冷凝溫度、蒸發溫度、進出氣溫度、露點溫度（加配露點儀）等，具有操作簡單、自動控制、多種故障報警、溫度控制監測及遠程控制輸送等優點；
●可與空壓機聯控。
5 操作簡便，維護簡單
●電子排水器或自動排水器定時清洗；
●定期用清潔風槍吹掃冷凝器（風冷型）。
技術參數（風冷型）
工作壓力：0.6~1.0MPa（可根據用戶要求提供1.0~4.5MPa）

成品氣壓力露點：2~10℃
進氣溫度：≤45℃     壓力降：≤0.025MPa
技術參數（水冷型）
工作壓力：0.6~1.0MPa（可根據用戶要求提供1.0~4.5MPa）

成品氣壓力露點：2~10℃
進氣溫度：≤45℃     進水溫度：≤32℃
進水壓力：0.2~0.4MPa     壓力降：≤0.025MPa
技術參數（高溫型）
工作壓力：0.6~1.0MPa（可根據用戶要求提供1.0~4.5MPa）

成品氣壓力露點：2~10℃
進氣溫度：≤45℃

進水溫度：≤32℃
進水壓力：0.2~0.4MPa

壓力降：≤0.025MPa
