- 品牌： 其他
- 型號： LPC96P
- 加工定制： 是
- 類型： 電子式電能儀表
- 基本電流： 5A
- 準確度等級： 0.5S
- 參比電壓： 220V
- 電流倍率： 5/5
- 顯示方式： LCD
- 頻率： 50
- 最大電流： 9999A
- 規格： LPC96P
一、 產品簡介

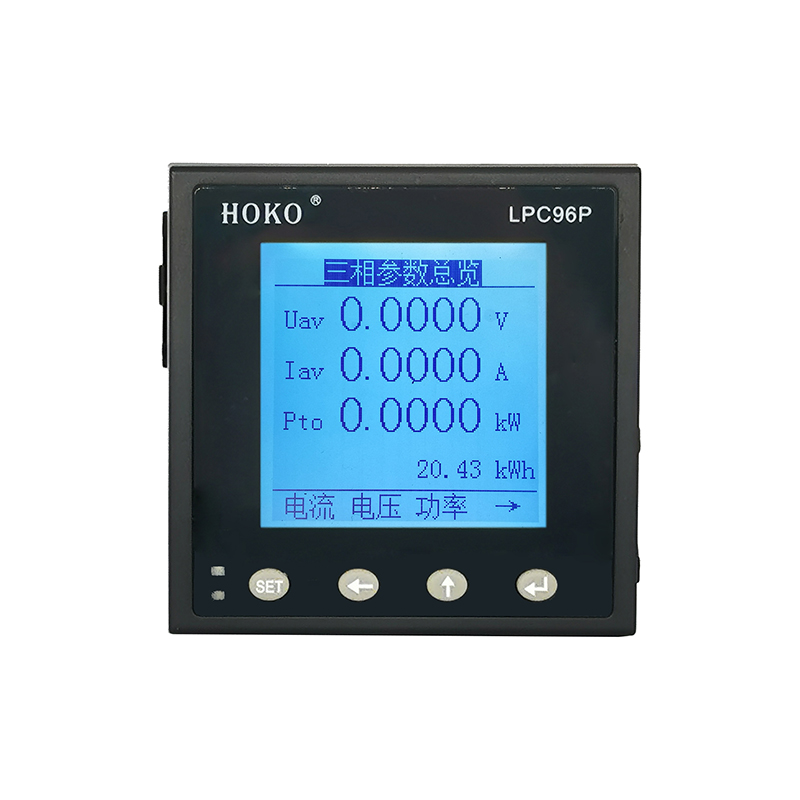

LPC96P低壓測控終端，大屏幕點陣中文顯示，采用96外形以及短的表體進深，適合狹小安裝空間的應用，工業標準寬溫液晶顯示屏，具備良好的高低溫顯示特性，終端能實現全電量測量和顯示，包括動態報警、開關量輸入輸出狀態、SOE事件記錄、復費率、回路負荷率顯示、諧波等、支持雙通訊、變送輸出功能。具備短路、過載、缺相、相序、斷零等故障判斷功能。采用卡扣式固定設計，提高柜體裝配效率，適用于電力行業開關柜配電屏回路配電測控。
三、 功能特點：
基本功能：
方便安裝——柜內深度小于42mm，方便現場安裝使用。
寬供電范圍——電源AC/DC85-265V，交直流通用
信號輸入——電流采樣1A/5A；電壓信采樣690V。
第四路電流——提供零序剩余電流監測功能
顯示多面——帶模擬光柱顯示電流、功率負荷率等
方便組網——標配RS485通訊接口，標準Modbus-RTU和DL/T645-2007雙協議可選
全電量測量——正反向有功電能，四象限無功電能計量。
告警功能——過載、短路、缺相、斷零告警，按鍵消音。
精度等級——電能計量精度0.5S級
短路檢測——具備20倍過電流檢測功能（過電流持續時間≤1秒）
擴展功能：
至多4路無源開關量輸入采集監測，至多4路DO接點輸出（兩路獨立，兩路共用）可實現遙控或越限報警
可選有功電能脈沖與第2路DO復用，供PLC等采集實時總有功電能數據
可選復費率及需量功能，支持電能凍結；多種需量參數及時標；極值記錄及時標等
可選諧波功能，實時監測系統總諧波畸變率，2-31次分次諧波含有率等
可選大容量(16MB)SOE事件記錄，記錄實時量的負荷數據，形成負荷曲線，記錄時間間隔1~60分鐘可以設置
可選第二路RS485接口，滿足雙后臺系統數據監測通訊需求
可選至多3路4~20mA變送輸出功能，通道間電氣隔離，可免去信號隔離柵
可選Zigbee無線通訊功能實現短距離無線組網通訊
四、 命名規則：
| 低壓測控裝置型號命名： | |||||||
| LPC | 96 | P | — | 附加功能 | |||
| 低壓線路測控裝置 | 面框96型 | 點陣 | 連接符 | K4 | 4路開入DI |
|
|
|
|
|
|
| J3 | 3路開出DO |
|
|
|
|
|
|
| Z | ZigBee無線 |
|
|
|
|
|
|
| L | LoRa無線 |
|
|
|
|
|
|
| ZB | 載波無線 |
|
|
五、 技術參數：
| 參數 | 性能指標 | ||
| 輸入信號 | 信號網路 | 三相三線、三相四線，詳見接線圖； | |
| 頻率 | 45～65Hz； | ||
| 電壓 | 220/380V、230/415V | ||
| 過負荷：1.2 倍額定值（連續）；2倍額定值/1 秒； | |||
| 功耗：＜ 0.5VA（每路）； | |||
| 電流 | AC 1A、5A | ||
| 過負荷：1.2 倍額定值（連續）；20倍額定值/1 秒； | |||
| 功耗：＜ 0.5VA（每路）； | |||
| 精度 | 電壓、電流、功率 | 0.2級 | |
| 有功電能 | 0.5s級 | ||
| 無功電能 | 2級 | ||
| 零序（剩余）電流 | 20mA~1A(±1%);1A~2A(±2.5%) | ||
| 電源 | 工作范圍：AC/DC 85V～265V 功耗：主體功耗≤5VA； | ||
| 繼電器輸出 | 觸點類型：常開 （電平輸出或點動模式） 觸點容量：AC 250V/3A DC 30V/3A； | ||
| 電能脈沖輸出 | 輸出方式：集電極開路的光耦脈沖； | ||
| 變送輸出 | 輸出類型：4~20Ma(負載電阻≤350歐姆) | ||
| 開關量輸入 | 支持干接點輸入，內置DC12V電源； | ||
| 通訊 | RS485接口支持Modbus-RTU協議或DLT645規約； | ||
| 性 | 工頻耐壓 | 輔助電源、電壓信號、電流信號之間工頻耐壓為AC 2kV/1min； 開關量輸入、脈沖輸出、通訊、之間的工頻耐壓為AC 1kV/1min； | |
| 絕緣電阻 | 輸入、輸出端對機殼>100MΩ； | ||
| 電磁兼容等級 | 符合IEC 61000標準（4級）； | ||
| 防護等級 | IP51（前面板），IP31（柜內本體） | ||
| 使用環境 | 低壓測控裝置工作溫度：-25℃～+70℃；顯示屏工作溫度-20℃～+70℃； 儲存溫度：-40℃～+85℃； 相對濕度：≤95% 不結露； 海拔高度：≤2500m； | ||
