本臭氧尾氣分析系統由臭氧尾氣預處理系統和臭氧濃度分析儀組成，檢測原理：紫外光雙光路吸收法，用于水處理后殘余臭氧尾氣濃度檢測，安裝于水處理后臭氧尾氣破壞器的前端，整個系統是負壓取樣狀態。

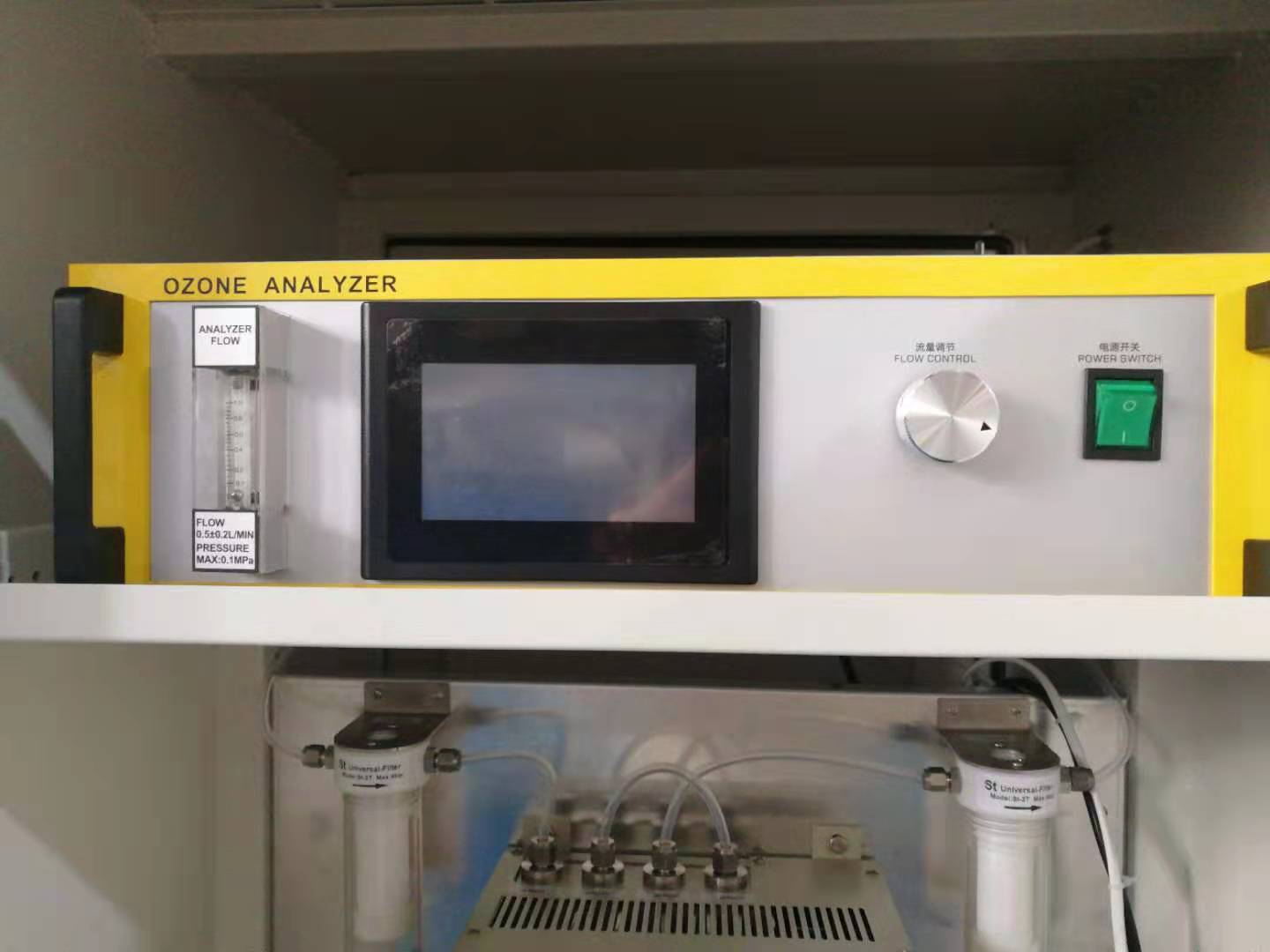

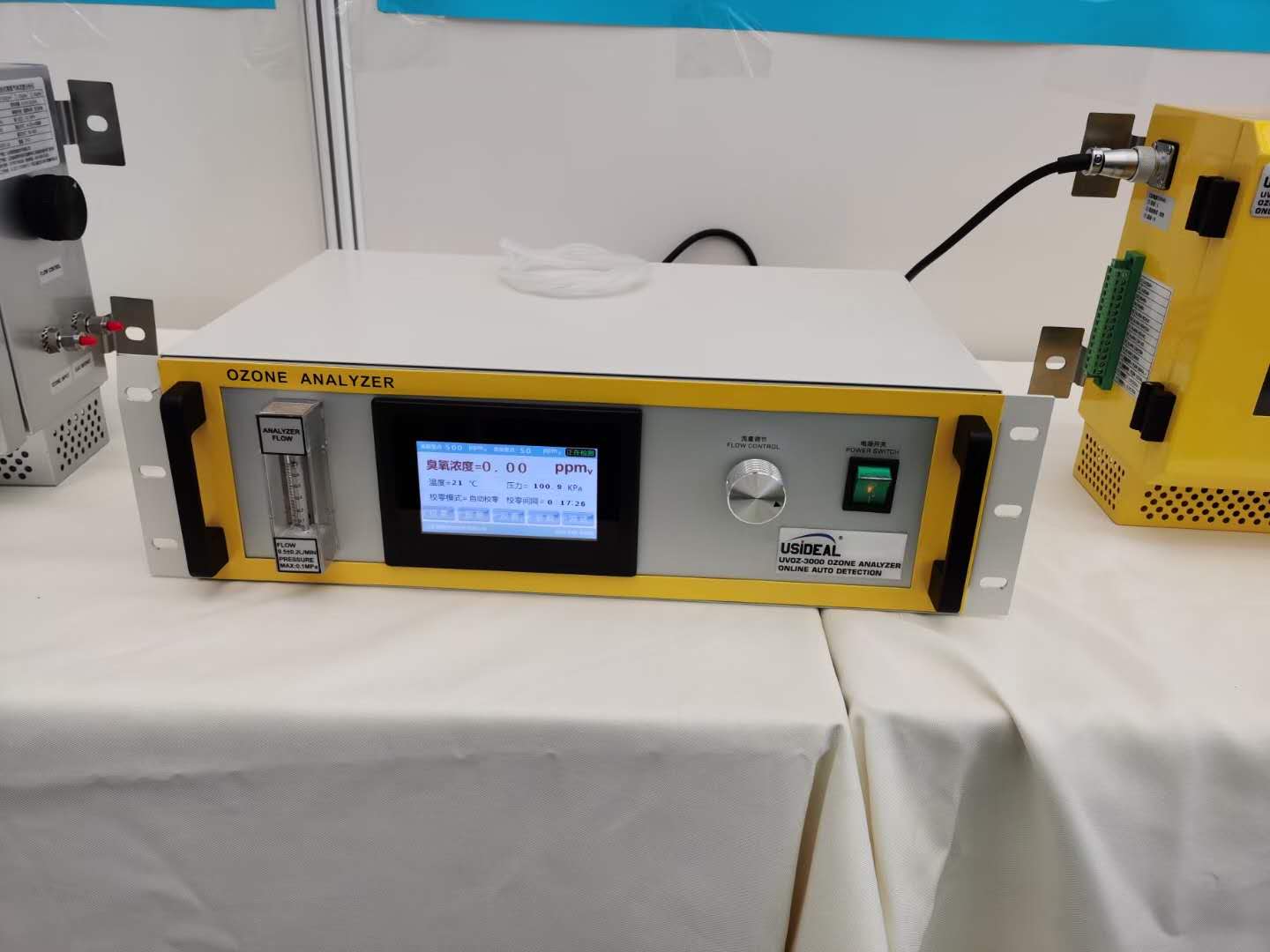

UVOZ-3300C型尾氣臭氧濃度檢測系統
（用于臭氧水處理后的尾氣臭氧濃度分析）
檢測原理：紫外光雙光路吸收法，用于水處理后殘余臭氧尾氣濃度檢測，安裝于水處理后臭氧尾氣破壞器的前端，整個系統是負壓取樣狀態。
測量范圍：0-20g/m3,0-50g/m3
產品特點：可連續運行，帶有自動校正零點的功能，保證檢測濃度的穩定性。
產品品牌： USIDEAL
臭氧水處理后的尾氣臭氧濃度分析系統，其組成包括：取樣閥、水汽分離器、雙通路電子冷凝器、電子自動排水裝置、高精密過濾器、紫外臭氧濃度分析儀、臭氧分析儀尾氣破壞器、負壓抽吸氣泵、取樣氣回路閥。此尾氣臭氧濃度分析系統為負壓取樣，取樣氣體需要加預處理裝置經紫外臭氧濃度分析儀后再回流到臭氧尾氣管路，紫外臭氧濃度分析儀要帶有溫度和負壓補償，可以有效檢測出臭氧用于水處理后水中剩余的臭氧氣體的濃度，可以根據尾氣臭氧濃度來準確計算出臭氧在水中的投加效率和利用率，也可以根據尾氣濃度的參數來提高臭氧水處理的工藝效率。
系統組成部分：

（1） UVOZ-3300C壁掛式臭氧氣體分析儀
（2） 耐臭氧防腐電子冷凝器
（3） 負壓自動排水裝置
（4） 耐臭氧防腐抽吸氣泵
（5） 煙氣過濾器

產品操作說明
1.使用條件
本款臭氧氣體濃度分析儀用于室內壁掛安裝使用，開機即進入工作狀態。建議預熱5分鐘后校零一次后使用。可24小時連續在線使用，使用時注意電源及環境情況的。
2.注意事項：
(1)本款臭氧分析儀應用于室內安裝使用，使用環境應保持通風，干燥，無其它腐蝕性氣體。尤其注意如果環境中有氫氣體應及時做好儀表的隔離或防護工作，氣體會腐蝕電路板和觸摸屏，使用臭氧氣體濃度分析儀無法正常工作。由此情況引起的儀表無法正常工作，不在免費保修范圍之內。
(2)必須保證進入臭氧氣體潔凈干燥，如果需要檢測潮濕處或帶有粉塵的臭氧氣體濃度時，必須在臭氧氣體濃度分析儀的進氣口上加裝過濾裝置（煙氣過濾器）和除濕裝置（電子冷凝器）。由此情況引起的儀表無法正常工作，不在免費保修范圍之內。
(3)嚴禁將帶有帶油、水霧、粉塵等物質的臭氧氣體直接通入臭氧氣體分析儀，必須在進入前端加裝預處理裝置。由此情況引起的儀表無法正常工作，不在免費保修范圍之內。
(4)嚴禁將尾氣破壞器出口再接回主管路（根據建設部《水處理用臭氧發生器》標準，臭氧濃度分析儀的出口尾氣必須排空或加裝破壞裝置）。
(5)如果臭氧分析儀長時間不使用，需定期通電熱機，并且需對儀表進行防潮儲存。
(6)尾氣破壞器在工作狀態下會有發熱情況，嚴禁用手直接觸摸（小心），注意尾氣破壞器受潮會失效，長期不使用時要做隔潮措施。如果發現尾氣破壞器出口有臭氧氣體溢出，請及時聯系廠家購買更換。
(7)臭氧氣體濃度分析儀的進氣連接管請使用廠家配置的聚四氟乙烯連接管，嚴禁使用PU、硅膠等不耐臭氧腐蝕的連接管。
(8)廠家配置的進氣過濾器只能過濾粉塵顆粒物，無法過濾油霧，水霧等介質，如果用戶需要檢測帶有油霧，水霧等介質臭氧氣體請及時與廠家聯系，定制預處理裝置。
3.操作界面（低濃度0-1000ppm   0-100ppm）
正常顯示功能主界面
（1）校零菜單
用戶可根據情況選擇“手動校零”和“自動校零”模式。
自動校零間隔時間用戶可根據需要情況進行設置，廠家建議自動校零時間為0小時30分鐘左右校準一次。
“手動校零一次”按鍵，當觸發時，臭氧氣體濃度分析儀執行一次校零操作。
（2）報警菜單
  用戶可根據使用情況設置“高報警點”和“低報警點”
臭氧氣體濃度分析儀帶有兩組繼電器信號輸出，用戶可以根據實際使用情況來連接信號輸出端子的兩組NO、COM、NC繼電器信號。
使用繼電器信號時應該注意，繼電器信號要選擇直流電源輸入，*大為24V。
盡量避免220VAC直接接入到繼電器信號。
（3）設置菜單
①用戶可設置“溫度補償”數個帶入臭氧濃度計算功能的打開和關閉，中國所執行的標準溫度值 是20℃，溫度補償?shù)囊饬x：將臭氧分析儀檢測室內不同溫度下的臭氧氣體濃度，轉換為標準溫度（20℃）下的臭氧濃度值。
②用戶可設置“壓力補償”數值帶入臭氧濃度計算功能的打開和關閉，本儀表所帶的壓力變送器支持負壓和正壓的補償，壓力補償?shù)囊饬x：將臭氧分析儀檢測室內不同壓力下的臭氧氣體濃度，轉換為標準壓力（101.325KPa）下的臭氧濃度值。
③用戶可以根據情況選擇“濃度單位”可選擇的單位如下：

ppmv	ppmv是指空間體積百萬分比的簡稱和ppm、ppm(vol)所表達意義相同。
mg/m3	mg/m3單位，注：1ppm=2.14 mg/m3

干燥空氣源臭氧濃度換算參見表A.2。
表A.2  干燥空氣源臭氧濃度換算

體積質量濃度 g/m3	質量分?jǐn)?shù) %wt	體積分?jǐn)?shù) %vol	質量百萬分比 ppm(wt)	體積百萬分比 ppm(vol)
1.000	0.07734	0.04667	772.4	466.7
12.93	1.000	0.6034	10000	6034
21.43	1.657	1.000	16573	10000
0.001293	0.0001000	0.00006034	1.000	0.6034
0.002143	0.0001657	0.0001000	1.6573	1.000

表A.3  純氧氣源臭氧濃度換算

體積質量濃度 g/m3	質量分?jǐn)?shù) %wt	體積分?jǐn)?shù) %vol	質量百萬分比 ppm(wt)	體積百萬分比 ppm(vol)
1.000	0.07000	0.04667	700.0	466.7
14.29	1.000	0.6667	10000	6667
21.43	1.500	1.000	15000	10000
0.001429	0.0001000	0.00006667	1.000	0.6667
0.002143	0.0001500	0.0001000	1.500	1.000

（4）參數菜單

參數菜單的數據值同由廠家技術人員判斷臭氧分析儀性能的參數指標值。本參數頁面是雙光路紫外吸收法臭氧分析儀各項參數的情況顯示，用于判斷臭氧分析儀是否處于正常的檢測和顯示狀態的參數展示。
參比光：反應的是紫外LED光源在沒有經過氣體時光照強度的參數。
采樣光：反應是的紫外LED光源在經過檢測室（光池）后的光照強度的參數。
零點值和吸收值是臭氧分析儀根據比爾-朗伯定律以及程序算法所得到的一個參數數據值。
校正值：是廠家技術人員出廠修正數據時所調整的參數，需要密碼可修改，建議用戶不要嘗試修改。數值小于130%
系統：“正常”及“故障”根據儀表參數經過計算，來判斷臭氧分析儀是否可以正常工作。
（4）調試菜單

調試模式菜單是廠家技術人員用于臭氧氣體分析儀的基本設置及各類參數調整的菜單。
用戶不要嘗試密碼進入本菜單，當密碼錯誤達到一定的次數后，臭氧分析儀會自動鎖機藍屏。

4.通訊說明
（1）4-20MA信號輸出
本臭氧分析儀的4-20MA信號輸出是有源的輸出，用戶可以直接接入單片機或PLC等數據采集設備，切勿給本臭氧分析儀的4-20MA信號口加載電壓。
（2）RS-485通訊說明
通訊方式：Modbus-RTU(RS－485)；
通訊參數：9600，8，N，1；
數據格式：16進制接收，16進制發送
發送校零命令：00 06 03 01 21 15

地址	命令	數據長度	數據	CRC16校驗
0-255	06	03	01	CRC低字節	CRC高字節

數據返回:00 06 03 11 20 D9

地址	命令	數據長度	數據	CRC16校驗
0-255	06	03	11	CRC低字節	CRC高字節


讀取當前濃度值：00 06 03 0A 60 D2

地址	命令	數據長度	數據	CRC16校驗
0-255	06	03	0A	CRC低字節	CRC高字節

數據返回：00 06 06 00 00 30 39 47 74
          當前濃度值為123. 45mg/L

地址	命令	數據長度	數據	CRC16校驗
0-255	06	06	XX XX XX XX	CRC低字節	CRC高字節


注：地址請?jiān)谟|摸屏菜單里的“設置”>“RS-485地址“里面設置或查看。
