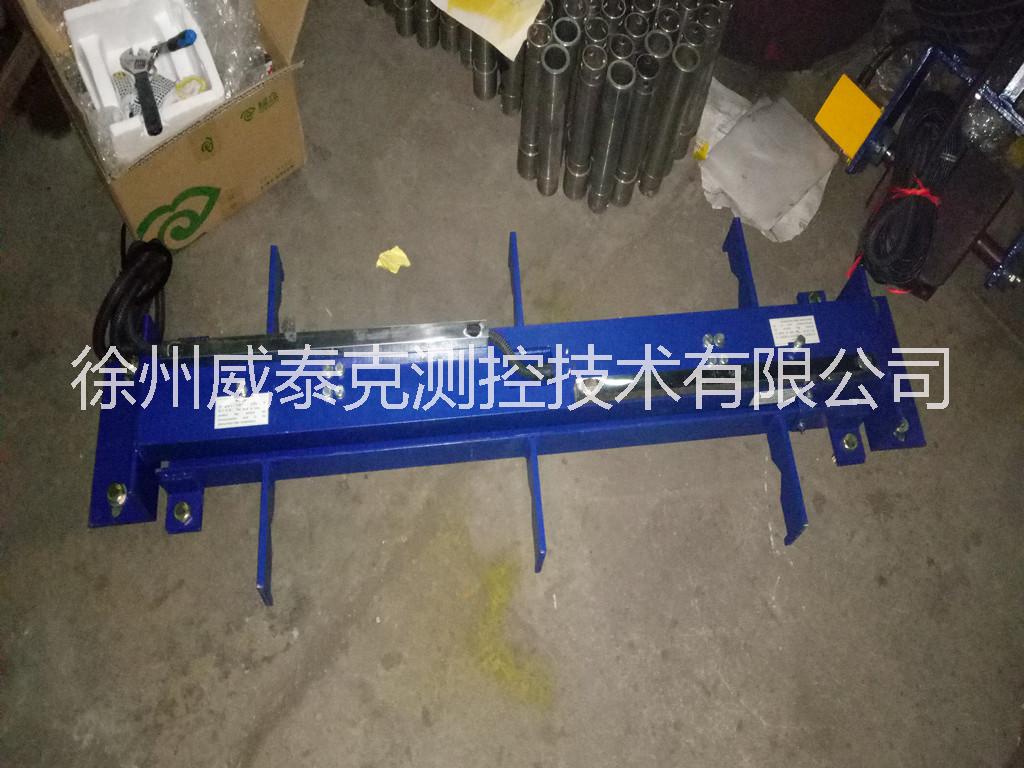

高精度電子皮帶秤AICS-WTC

全浮衡矩陣高精度電子皮帶秤長期穩定免調試AICS-WTC 高精度皮帶秤的優點 稱重精度明顯提高并有良好的長期穩定性。對稱重單元剛度要求大大降低，重量減輕有效抑制皮帶張力變化的影響，對安裝位置要求放寬單支承去除結構變形產生的干涉?對稱重托輥共面性要求降低維護量極小。托輥沾料無影響適用于貿易結算和比較重要的散裝物料計量有系統遠程診斷、排除、可實現故障遠程早期診斷、預警、排除使用精度高達0.2%，真正達到0.2級計量要求，穩定性周期達6個月以上。其配置獨有的跟蹤避免零點跑偏系統，對每一路傳感器單獨AD檢測，故障判斷，超差剔除等功能，使皮帶秤長期高精度穩定運行。真正的實現了高精度、自校驗、免維護，從而保證皮帶秤的準確計量。 ◆高精度皮帶秤主要指標AICS8000智能控制器皮帶秤積算器 ?額定流量 30t/h---13000t/h? ?實物檢定誤差 單無數n=12;≤?0.1%（檢定）；≤0.2%（使用中） ?順列單元數 n≤12 ?有效稱量段長度 2L×n（L：托輥間距）? ?皮帶寬度 500---2400mm? ?皮帶速度 ?0.5---5m/s ?皮帶機型號碼 ?TD75、DTⅡ ?通訊協議 ?標準MODBUS ?通訊接口 RS---485、RS-232、以太網? ? 高精度皮帶秤的技術突破 摒棄傳統皮帶秤誤差理論、創建新的誤差理論，皮帶秤主要誤差源——皮帶張力影響基本取消 ?傳統皮帶秤誤差理論高精對皮帶秤之“內力理論” ? ?對一個單獨的稱重單元來說，其皮帶張力的影響和傳統皮帶秤裝態相同；在一個連續安裝的稱重陣列中，相鄰單元的皮帶張力影響相互抵消。即一個連續安裝的稱重陣列內部皮帶張力影響力成為一種“內力”，對稱重的影響為零，皮帶張力的影響于陣列的出、入口處的單元。 12托輥皮帶秤之“皮帶效應理論” ????“皮帶效應”是指皮帶的硬度、弱性等物理特性對稱重產生的效應。在皮帶張力的作用下槽形皮帶呈半剛性狀，當支承點高度不在一個準直面時，皮帶沿運行方向會產生波浪、其對稱重產生的影響稱之為“皮帶效應”?！捌?yīng)”的影響隨皮帶的硬度、物料的流量、環境的流量、環境的溫度等因素的變化而變化。陣列式皮帶秤通過檢測、分析各單元采樣值、建立一個“皮帶效應”影響的數學模型并進行補償修正。在“內力理論”指導下，采用與常規皮帶秤截然不同的設計理念，稱重單元整體結構十分獨特，特別適合在惡劣工況下長期工作，對提高皮帶秤的長期穩定期穩定性起到了關鍵作用。 單元使用一只稱重傳感器，支承兩組稱重托輥組采用獨特的高抗彎性能結構設計結構簡便，重量輕，現場安裝快捷、方便稱重托輥組采用皮帶機原有托輥組日常工作中免維護 測力式稱重傳感器 ???皮帶秤所用稱重傳感器為經多方研究成功的特制傳感器，傳感器具有抗水平力、偏載等多項優異性能指標，整體性能大大提升。 高精度電子皮帶秤技術參數（工作電壓220vac）： 規格型號 帶寬 精度 （%） 稱量范圍 （t/h） 皮帶傾角 稱量傳感器（只） 稱量托輥（組） 應用場合 ICS-WTC 400-1400 ±1 1-2000 ?≤17 2 1?? 主皮帶輸送機 ICS-WTC 400-1400 ±0.5 1-2000 ≤17° 4 2 主皮帶輸送機 ICS-WTC 400-1400 ±0.5 1-2000 ≤17° 8 4 主皮帶輸送機 ICS-WTC 400-1400 ±0.35 1-2000 ≤17° 12 6 主皮帶輸送機 ICS-WTC 400-1400 ±0.25 1-2000 ≤17° 16 8 主皮帶輸送機 ICS-WTC 400-1400 ±0.2 1-2000 ≤17° 20 10 主皮帶輸送機 ICS-WTC 400-1400 ±0.2 1-2000 ≤17° 24 12 移動工輸送機
