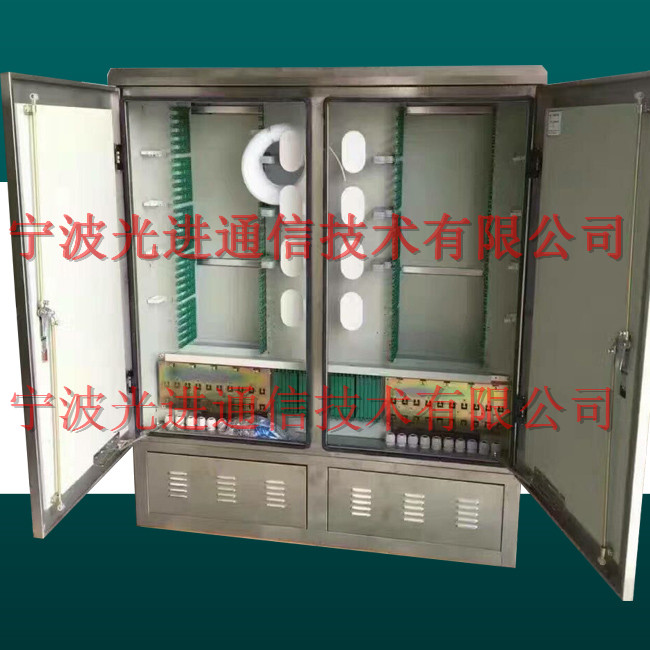

不銹鋼光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。

產品概述：不銹鋼光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。光纜交接箱是用于光纜通信網絡中連接主干光纜和分支光纜，對光纜、光纖進行終端、保護、連接及調度管理的配線設備。具有光纖熔接、存儲及配線功能，采用落地、掛壁、掛桿等安裝方式。

產品介紹：

1.箱體材質：IP65級不銹鋼、不飽和聚酯玻璃纖維增強材料（SMC）
2.安裝方式：落地式、架空式、抱桿式、掛墻式
3.應用范圍：光纜交接箱是用于光纜接入網中主干光纜與配線光纜節點的接口設備，具有光纜熔接、直通、和光纖儲存、配線功能。
★ 備注：以上尺寸為常規尺寸，如需特殊規格可根據客戶要求定做。

產品分類：

按材質分類，可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）。
按容量分類，光纜交接箱主要有48芯、72芯、96芯、144芯、288芯、360芯、576芯幾種。

產品結構：一般的光纜交接箱均由：箱體、一體化熔接盤、光纜固定板、掛纖柱幾部分組成。

產品特點：

1.交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。
2.箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。
3.模塊化設計，布局合理，功能多，密度大。
4.采用防盜門鎖形，安-全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。
5.可采用FC或SC型適配器，適配器40°斜角，可避免弧光直射人眼。
6.光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。
7.接地方式：箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
8.在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。

9.箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。
10.機架有良好的接地系統。
11.機內塑料件采用阻燃材料。

使用條件：

1.工作溫度：-40℃～+60℃
2.相對濕度：≤95%（+40℃時）
3.大氣壓力：70～106Kpa
4.貯運溫度：-40℃～+60℃
5.防潮防雨防塵防盜符合YD/T988-1998標準

技術參數：

1.絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。
2.耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。
3.光纖連接器損耗（含插入、互換、重復性）不大于0.5dB。
4.光纖連接器回波損耗：PC型≥40dBUPC型≥50dBAPC型≥60dB
5.光纖連接器插拔耐久壽命>1000次
6.箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N
光交箱

功能要求：

1．光纜固定與保護功能：應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2．光纜終接功能：應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能：通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能：光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量：每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。

安裝說明

1.落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘,地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。
2.架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。

銷售帽式光纜接頭盒臥式光纜接頭盒

光纜接頭盒是通俗的叫法，學名叫光纜接續盒，又稱光纜接續包、光纜接頭包和炮筒。屬于機械壓力密封接頭系統，是相鄰光纜間提供光學、密封和機械強度連續性的接續保護裝置。主要是在適用于各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連接。

盒體采用進口增強塑料，強度高，耐腐蝕，終端盒適用于結構光纜的終端機房?jī)?nèi)的接續，結構成熟，密封可靠，施工方便 。 廣泛用于通信、網絡系統，CATV有線電視、光纜網絡系統等等。右側為二進二出接頭盒；

用于兩根或多根光纜之間的保護性連接、光纖分配，是用戶                                                  234567890-接入點常用設備之一，主要完成配線光纜與線光纜在室外的連接作用，并可根據FTTX接入需要安裝盒式或簡式光分路器 。

產品特性

·產品的盒體采用工程塑料。

·產品采用2次壓纜技術，確保盒內光纖無附加衰耗。

·產品具有多次復用和擴容功能。

技術特性

·尺寸：高度430mm 內徑Φ135mm 大外徑Φ210mm
·入纜孔頸：Φ20mm
·單盤芯數：12/24
·大熔纖盤：小容量4芯大容量144芯.
·大熔纖盤數：6
·拉伸密封性：2000N軸向拉力，不漏氣。
·耐電壓強度：15KV(DC)。
·拉伸密封：產品充氣后，能承受2000N的軸向拉力，不漏氣。
·沖擊密封：產品充氣后，能承受沖擊能量16N*m（牛頓*米）的沖擊三次，產品無裂痕，不漏氣。
·其它各項性能要求均符合YD/T814.1-2004標準要求。

接頭分類

按外形結構可分為帽式光纜接頭盒和臥式光纜接頭盒兩種；

根據光纜敷設方式有架空、管道（隧道）和直埋等類型；

按光纜連接方式分為直通接續和分歧接續兩種；

按密封方式有熱收縮密封型和機械密封型。

一般要求：4

1.需要時，光纜接頭盒還應具有防白蟻的性能。

2.具有恢復光纜護套的完整性和光纜加強構件的機械連續性的性能。

3.提供光纜中金屬構件的電氣連通、接地或斷開的功能。

4.具有使光纖接頭免受環境影響的性能。

5.提供光纖接頭的安放和余留光纖存儲的功能。

能要求:光纖接頭經過接頭盒保護后，應能免遭潮氣的侵蝕，不應增加保護前的光纖接頭衰減，以及符合以下要求：

光學性能:光纜接頭盒內的余留光纖盤繞在光纖安放裝置內，在光纜接頭盒安裝使用的操作中，光纖接頭應無明顯附加衰減。

密封性能:光纜接頭盒按規定的操作程序封裝完畢后，光纜接頭盒內充氣壓力為 (100±5) kPa，浸泡在常溫的清水容器中穩定觀察 15分鐘應無氣泡逸出，或穩定觀察24小時氣壓表指示應無變化。

再封性能:光纜接頭盒按規定的操作程序重復3次封裝后進行試驗。光纜接頭盒內充氣壓力為 l00kPa±5kPa，浸泡在常溫的清水容器中穩定觀察 15分鐘應無氣泡逸出，或穩定觀察 24小時氣壓表指示應無變化。

機械性能:經下列各項試驗后，光纜接頭盒盒體及盒內各部分應無變化，必要時做通光檢查或打開盒體*檢查。下列各試驗均應在光纜接頭盒內充入 (60±5) kPa氣壓，試驗后氣壓應無變化；浸人常溫的清水容器中穩定觀察 15分鐘應無氣泡逸出或穩定觀察24h氣壓表指標應無變化，殼體及其構件應無裂痕、損壞和明顯變形  。

安裝方法:

光纖準備:

1. 去除光纜外皮，（如果有，請去除屏*蔽及鎧裝）然后去除各繞包層至露出松套管，具體方法，請按光纜廠家推薦的標準方法步驟進行，預備長度3米。

2、 用清潔劑清潔松套管及加強芯護套，去除多余的填充套管，用所提供的砂紙打磨光纜外皮150mm長。

光纜安裝:

1 、按光纜外徑選取小內徑的密封環，并將兩個密封環套在光纜上。

2、將光纜放入相應的入孔內。

3、連接屏*蔽及接地。

4、在兩個密封環之間纏繞上自粘密封膠帶，使密封帶繞到與密封環外徑平齊，以形成一個光纜密封端。

5、將光纜密封端按入光纜入孔內。

6、用喉箍穿過光纜加強筋固定座和纜芯支架，將光纜固定在接頭盒底座上，旋緊喉箍螺釘，直至喉箍抽緊為止。

7、 在光纜上扎上尼龍?jiān)鷰В魯嘤嚅L(zhǎng)。

8、其余不用的光纜孔，請用堵頭密封。堵頭上同樣纏繞上密封膠帶，要求與5.2.4相同。

9、 將加強構件纏繞在熔接盤支座的沉頭螺釘上，并壓緊。

光纖接續:

1 、預備上盤后盤繞1.5圈的光纖，隨后將余纖全部盤繞在盒體內。

2、 單芯光纖上盤請用單芯緩沖管，帶狀光纖上盤請用帶狀緩沖管。在熔接盤的進口處用尼龍?jiān)鷰гo。

3、按規定方法對接兩根（帶）光纖，接頭卡入熔接單元卡槽中，余長請?jiān)诒P內盤繞。

4、將熔接盤蓋上，請壓使其卡到位。

5、按接頭盒需要的容量不同，決定熔接盤疊加的盤數，將熔接盤的疊加型式必須符合光纖接頭的卡入熔接單元并檢查和維護要求。 熔接盤每?jī)芍化B加，可以將橡膠折頁上六個孔，分別卡住上下兩個盤上的各三個凸扭；四只橡膠折頁，盤兩邊對稱位置各兩只，如疊加五個熔接盤，依照上述方法將二層盤與三層扣住，三層盤和四層盤扣住，四層盤和五層盤扣住，以此類推，五個盤就穩定地疊加在一起了。 當需察看或維護某一層盤熔接情況時，只要將該盤單面的上層扣住的兩片折頁拆下，熔接盤即可如翻書頁一樣打開。

盒體密封:

1 、盒體封裝：在盒體封裝前先將氣門咀與接地螺釘并緊。 ? 將密封條嵌入盒體四周的密封槽內； ? 在接頭盒兩端“U”槽處也分別用密封條嵌入槽內。 注意：使用密封條，切勿人為拉動密封條，以免泄漏。

2 、將接頭盒上蓋輕輕合上，旋入緊固螺栓，緊固順序按和蓋上標明的數字順序旋緊，用力矩扳手禁固，力矩達到25N·m。

3、待5分鐘后，再用力矩扳手順序擰緊，力矩仍達到25N·m。

盒蓋拆卸:

1、按順序松開10只緊固螺栓，此時蓋和座仍在一起。

2、取四只緊固螺栓分別插入盒體四角，對稱、均勻地旋入在四角頂蓋，使蓋和座分離高達6mm。

3、待5分鐘后再均勻頂蓋使蓋和座分離>6mm，直至可輕易地用手分離蓋和座。 注意：分離時必須輕輕地移開蓋，以免熔接光纖受損。

4、 如增容或檢查結束，需重新合蓋，必須清*除舊的密封條，重新敷設密封條到密封槽，包括“U”槽電纜入口端處的密封。
