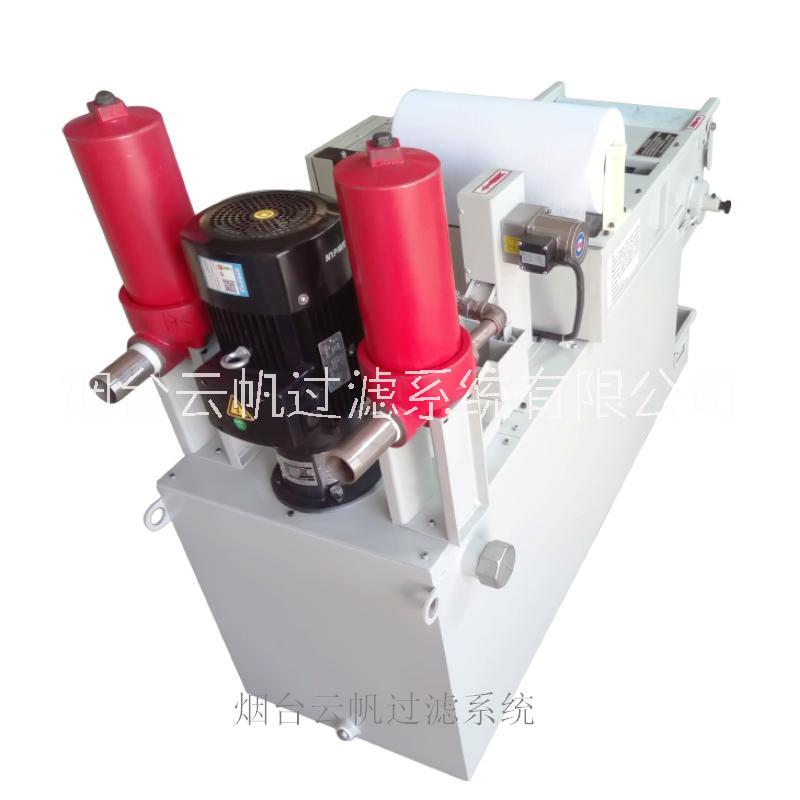

深液池紙質過濾機配合過濾器使用

一： BF紙帶過濾機1臺，流量3立方每小時（50升每分）。 濾芯式精密過濾器兩個（一套，含管路，閥門，接頭，支架），一用一備，精度10um，每個處理流量160升每分。 本次濾芯式精密過濾器是倒置安裝的 水箱1臺，外形約1200*800*215毫米，容積200升。水箱蓋板加強處理，水箱底部帶4個輪子，2個定向，2個萬向，帶剎車。 高低液位檢測開關1套。 浸入式高壓泵1臺，含與精密過濾器聯接管路，流量50升每分，壓力2.5公斤，帶球閥調節水流量。 水箱顏色灰黑色 電箱及減速電機在位置 精密過濾器出水口按圖紙方向制作 二： 過濾系統組成部件為： 高壓水泵1臺，流量40-50升每分，揚程150米（15公斤壓力）。液下555毫米，需加泵座，配套溢流閥及壓力表 紙帶過濾機1臺，采用BF50，寬度510毫米，長度750毫米，濾紙放在上面。 帶式撇油機1套，帶寬40毫米，帶子云帆提供 濾紙1卷，精度25um 兩個濾芯式精密過濾器，一用一備2套管路，精度20um，每個濾罐外徑約170mm 水箱內腔凈尺寸1300*510*600，水箱預留與現場原水箱聯結的溢流口，溢流口開在水箱放水口一側。 高低液位檢測2套，新舊水箱各1套，預留液位控制開關（補水泵使用）， 工作流程：機床現場水箱向新水箱紙帶過濾機泵水，新水箱中切削液由高壓水泵打入濾芯式精密過濾器，再到機床循環。 三： 紙帶過濾機 RFSF-50 減速電機 40W，380V 帶座軸承204 過濾紙 φ200×400mm 管道過濾器：過濾精度5um； 水泵流量20L/min,揚程30m,能進行出口壓力調節.帶溢流管路過載保護功能； 水箱進水口離底面高度不超過500mm； 水箱底部除安裝有支撐腳外，還需配有腳輪，便于推動； 機器的入水口管徑為6mm，需配好相應的轉接頭； 四： 磨床過濾系統說明 冷卻液過濾精度：15微米，包括接屑盒、重力過濾、紙質過濾、精過濾四次過濾過程。即機床冷卻液由機床出水口流入接屑盒粗濾，經過渡泵打入深液池紙質過濾機過濾，再由高壓泵打入精密過濾器精密過濾 水泵流量：50L/min,過濾系統占地約1200*970毫米 供液水泵揚程：25m。 水箱高度：靠近機床一端出水口高度300mm 主要部件：過渡水箱（1套）；過渡水泵（1套）；低位報警器（1套）；接屑盒（1套）；管路（1套）；深液池紙質過濾機（1套）；凈液箱（1套）；高壓泵（1套）；精密過濾器（2套）;臥式泵（Q=3m3/h,H=11m,1臺備用）;連接軟管30米，接頭2套 五： 水過濾裝置，型號RFGL1-50，過濾能力50L/min，過濾精度5μm，電機功率900W，380V 50HZ；過濾系統具體配置如下： 過渡箱1臺，高度235mm，容積約190升，3mm厚鋼板，不銹鋼304材質；接口尺寸以雙方技術溝通確認為準； 過濾網筐，外形400*400mm，120目不銹鋼304絲網； 提升泵，型號AB100 1臺，帶不銹鋼304球閥； 帶式撇油機1臺，型號RFDP40 撇油帶材質：聚酯帶； 紙帶過濾機1臺，型號RFGL-50，處理量50L/min; 凈水箱1臺，3mm厚鋼板,容積180升，不銹鋼304材質； 凈水泵1臺，型號CDLK4-50/3，3立方每小時，揚程26米； 濾芯式精密過濾器1套（2臺，一用一備），160升每分流量，5微米過濾精度; 高低液位檢測報警開關，2套；電壓以雙方技術確認為準； 根據以上方案，配置有4個電機，分別為提升泵1臺，功率250瓦，撇油機1臺，功率40瓦，紙帶過濾機1臺，功率60瓦，凈液水泵1臺，功率550瓦。合計功率0.9千瓦，系統配電控箱
