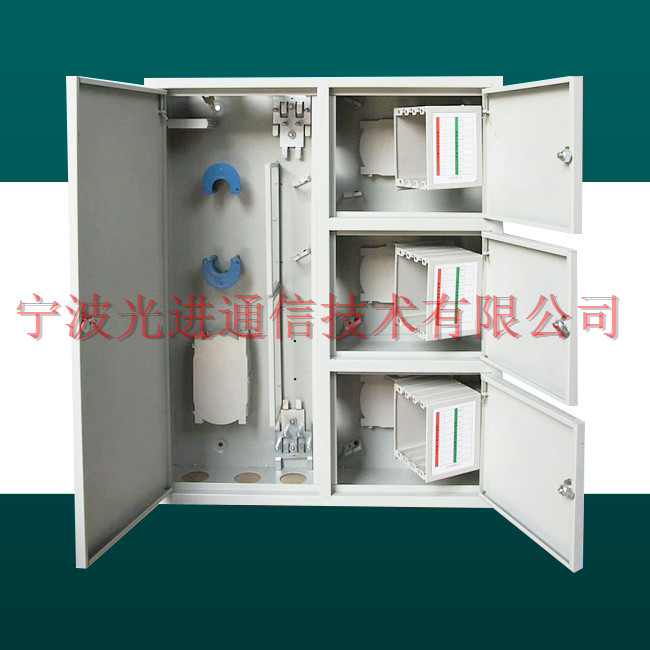

GPX03-VIII型三網/四網合一箱 三網/四網合一箱詳情介紹

FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經
分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求。
一、主要特點：
1.有效做到移動、聯通、電信、廣電四網合一。大大節省了施工空間和施工強度；
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長；
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性；
4.采取左右結構和上下結構組合結構的設計,左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層,下層為光纖熔接層；
5.在機箱形式及厚度保持一致的情況下，光纖熔接盤*大支持6片，滿足施工過程中任意形式的接續；
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理；
7.門鎖采用戶外防水鎖，箱體掛墻安裝；
8.具有臨時尾纖存儲區域；
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等。
二、技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2.箱門開啟角度：180°
3.大氣壓力:70Kpa-106Kpa
4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
5.回波損耗≥45dB;附加損耗≤5dB
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
三、適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范；
4.前面操作、安裝都相當迅速方便；
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護；
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器；
7.產品重量：壁掛式：22KG 、鑲嵌式：21KG
8.產品材料：冷軋板
9.產品顏色：常規色灰色
10.產品工藝：沖壓
GPX03-VIII型光分路箱（四大運營商共用-弱電井墻掛式）
一、產品組成
光分路箱（四大運營商共用-弱電井墻掛式）由箱體、內部結構件、光纖熔接盤片、 光分插片及附件組成。
二、產品尺寸：高×寬×深=700mm×600mm×120mm（160mm）
三、.配置：
1、每個功能倉有2個上聯光纜進箱孔。
2、每個功能倉至少有1個皮線光纜出箱孔。
3、每個功能倉2套光纜固纜接地裝置。
4、可容納二個1:4、1:8或一個2:16的光分路器插片的光分路器插片盒。
5、光分路器進端口光纜儲存裝置。
6、皮線光纜收容及綁扎裝置。
7、可翻轉的光分路成端及調度裝置。
四、特點： 采用模塊化、無跳纖結構，壁掛式安裝?？赏ㄟ^靈活的增加插片式光分路器的
數量，以實現端口的擴容。另配置光纖熔接盤片用于上聯光纜的端接及光纜分支的接續，并配置儲纖用適配器，用于上聯光纜的儲存與固定。

DDF數字配線架現貨銷售 DDF配線架安裝說明 DDF高頻配線架廠家報價 DDF數字配線架生產廠家

DDF數字配線架又稱高頻配線架，在數字通信中越來越有優越性，它能使數字通信設備的數字碼流的連接成為一個整體，從速率2Mb/s～155Mb/s信號的輸入、輸出都可終接在DDF架上，這為配線、調線、轉接、擴容都帶來很大的靈活性和方便性。

DDF采用標準化程度較高的,的,僅用自攻螺釘可安裝的,三面多孔位直立柱及橫立柱,側立柱,孔距25mm新型旋轉單元,可根據用戶操作需要,旋轉自如有完善的接地系統。

隨著光纖傳輸網與接入網通信的迅猛發展,數字配線的容量在相應上升,傳統的較繁瑣的結構已不能適應新形勢發展的需要,現我公司推出一種新型多孔位立柱的型數字配線架,與傳統產品相比,在同樣滿足YD/T1437-2006標準的要求下,結構標準化,統一化程度更高,對生產,施工,安裝操作,維護更簡單,快速,方便。采用標準化程度較高的,的,僅用自攻螺釘可安裝的,三面多孔位直立柱及橫立柱,側立柱,孔距25mm 新型旋轉單元,可根據用戶操作需要,旋轉自如有完善的接地系統。

數字配線架(75Ω)采用單元式結構,配置安裝靈活方便。每單元板采用旋轉結構,可向下自由旋轉,方便電纜的接續及維護。機架裝有足夠的鉤線環,托架,方便電纜走線。同軸連接器屏*蔽罩采用環氧靜電噴塑,外形美觀,防腐性能好。

DDF數字配線架-DDF高頻配線架

產品詳情：

CT-MPX09數字配線架、DDF數字配線架：8系統DDF數字配線架、10系統DDF數字配線架、16系統DDF數字配線架、20系統DDF數字配線架、21系統DDF數字配線架

光進通信在DDF連接器的結構設計、材料的選擇、表面處理、加工工藝及關鍵工序等許多方面都有自己獨到的經驗，產品性能穩定、可靠，在中國一、二級線上都有著廣泛的使用，生產能力達到每年1萬臺/架、網上使用超過3萬系統。

產品特點：

1.系列眾多：75、120歐姆等不同阻抗系列、各種柜架體等多種組合供客戶選擇；

2. 性能方面：嚴格的結構設計、金屬、非金屬材料、標準鍍金以及精湛、嚴格的工藝確保產品的性能穩定、可靠；

3. 管理方面：完整科學的的線纜結構，無論中間走線、兩側走線、前后跳線、架間跳線均更符合您的使用習慣，操作更加方便；

4.細節方面：完整的接地系統、多樣的固定方式、90度旋轉的單元體等細節設計，確?？蛻羰褂酶臃奖?。

技術指標：

1．環境要求：

1) 工作溫度： -5℃～+40℃

2) 貯存溫度: -25℃～55℃

3) 工作相對濕度: ≤85%（+30℃）

4) 貯存相對濕度: ≤75%

5) 大氣壓力： 70KPa～106Kpa

2．設備機架：

1) 機架高度：2000mm、2200mm、2600mm

2) 機架材料：鋁型材

3) 進纜方式：上進纜、下進纜

4) 操作方式：全正面操作

5) 機框顏色：世紀黃、電信灰

6) 接地方式：銅條

3．同軸連接器：

1) 特征阻抗：75Ω

2) 工作速率：2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s（部分制式除外）

3) 絕緣電阻 gt;1000MΩ（500VDC）

4) 抗電強度：≥1000V（50HzAC）/min，不擊穿、無飛弧

5) 接觸電阻：外導體≤2.5mΩ（壓接），內導體≤10 mΩ

6) 介入損耗：≤0.3dB (50KHz～233MHz)

7) 回波損耗：≥18dB (50KHz～233MHz)

8) 回線間串音防衛度：≥70dB(50KHz～233MHz)

9) 拉脫力 gt;50

10) 連接器壽命：≥1000次

11) 材料：黃銅、鈹青銅

12) 同軸連接器鍍金厚度：≥2um
