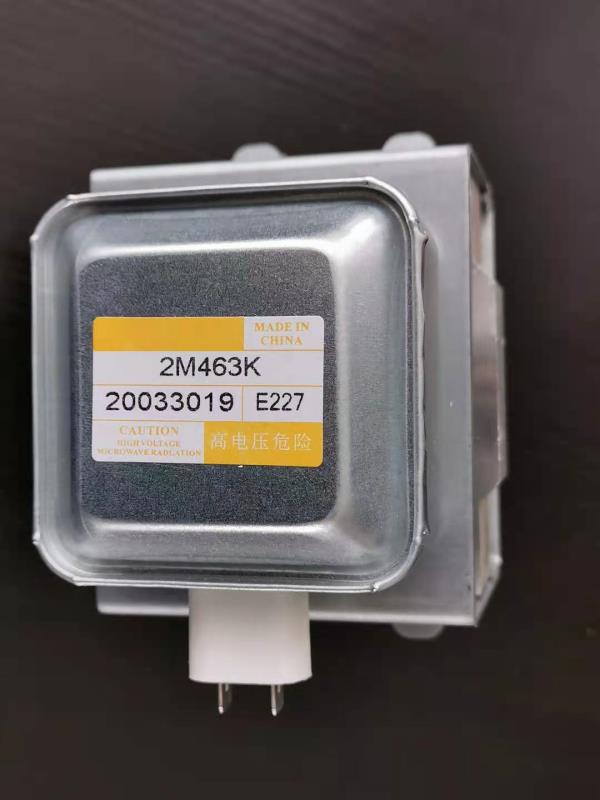

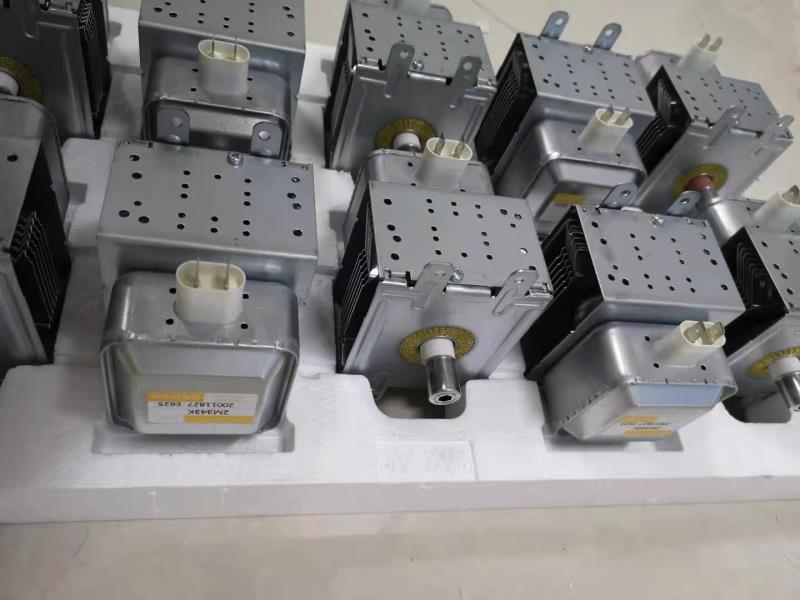

1.5KW磁控管 1.5KW磁控管 2M463K

1.5kW 水冷磁控管基本參數要求 1. 基本特性參數 燈絲電壓 Ef 3.0V 峰值陽極電壓 Ebm 4.65±0.2kV 平均陽極電流 Ib 430mADC 振蕩頻率 fo 2460±10MHz 輸出功率 Po 1500±100W 重量 Weight 1.2kg 外形尺寸 Dimensions 96×110×100mm 冷卻方式 Cooling 水冷 2. 極限參數要求 參數名稱 最小值 值 單位 燈絲電壓 2.5 3.5 V 陰極預熱時間 0 － s 峰值陽極電壓 － 5.0 kV 平均陽極電流 － 480 mA 峰值陽極電流 － 1.8 A 輸入功率 － 2.3 kW 負載駐波比 － 4 陽極溫度（Tp） － 180 ℃ 盒溫度（Tc） － 100 ℃ 儲存溫度 -30 60 ℃ 3. 冷卻要求及配件 1）冷卻水質要求: 軟水(或加入除銹劑) 2）冷卻水流量≥1.4L/min，水壓為 0.1～0.35MPa 3）進水溫度≤45℃；出水溫度≤70℃ 4）工作時建議通水 20 秒清洗水套內部；異常斷水后工作時間不得超過 60 秒 5）接頭：直通外螺（截止式）接頭，型號SSPC 10-02(如右圖所示) 6）管道：水管可使用Φ10×Φ8（即外徑為Φ10mm，內徑為Φ8mm，管壁厚度為1mm）的塑料軟管 4. 其它使用注意事項 ① 磁控管須安裝在規定的波導激勵器上，激勵器的尺寸參見附頁所示； ② 為防止微波泄漏，須保證磁控管輸出端的金屬彈性墊圈與激勵器耦合孔處的凸臺實現良好電接觸。 ③ 磁控管開箱、安裝及從設備裝置中取出時，要拿住磁控管主體部分，而不應拿磁控管的輸出端或陰子。 ④ 磁控管在安裝和使用過程中，要避免受到振動和沖擊。 ⑤ 陽極溫度（Tp）和盒溫度（Tc）測試點參見外形圖所示。 ⑥ 為防止異常斷水情況，建議在規定位置安裝 80~100℃范圍的溫控器（安裝位置參見外形圖） ⑦ 磁控管的儲存條件：磁控管應在溫度為-25~45℃，相對濕度不大于 80%，通風和無腐蝕性氣體條件下儲存。 極限參數使用說明： 1）磁控管極限使用參數包括電性能參數、溫度參數、負載條件 等的*額定值，其表示在任何使用條件下都不允許任何一 項超過或兩項同時達到額定值，如果超過此值，則磁控管的 工作壽命將會受到影響。 2）極限參數要求用于指導用戶對工業微波設備的設計，不作為 磁控管檢驗用。 3）磁控管使用方在應用時，如超出規定的極限參數范圍，則由 使用方根據實際情況自行評價可接受
