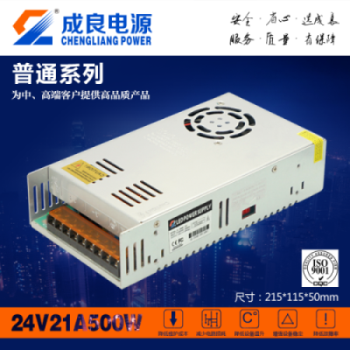

大功率開關電源工作原理及組成

大功率開關電源工作原理

1交流電源輸入經整合濾波成直流;

2通過高頻脈沖寬度調制信號控制開關管，將直流加到開關變壓器初級上;

3當開關變壓器次級感應出高頻電壓，就會經整流濾波供給負載;

4輸出部分會通過一定的電路反饋給控制電路，控制脈沖寬度調制占空比，以達到穩定輸出的目的

5交流電源輸入時通常要經過厄流圈一類的東西，以此過濾掉電網上的干擾，同時也濾掉電源對電網的干擾;

6在功率相同時，開關的頻率越高，開關變壓器的體積就越小，但對開關管的要求也越高;

7開關變壓器的次級可以有多個繞組或一個繞組有多個抽頭，來得到需要的輸出;

8還應該增加一些保護電路，比如空載、短路等保護，否則可能會燒毀大功率開關電源

大功率開關電源基本組成

大功率開關電源大致由主功率電路、脈沖寬度調制（PWM）控制電路、單片機控制電路、輔助電源四大部份組成。

主功率電路

沖擊電流限幅：限制接通電源瞬間輸入側的沖擊電流。

輸入濾波器：它的作用是過濾電網存在的雜波以及阻礙本機產生的雜波反饋回電網。

整流與濾波：將電網交流電源直接整為較平滑的直流電。

逆變：將整流后的直流電變成高頻交流電，這是高頻大功率開關電源的核心部分。

輸出整流與濾波：據負載需要，提供穩定可靠的直流電源。

脈沖寬度調制（PWM）控制電路

一方面從輸出端取樣，和設定值進行比較，然后去控制逆變器，改變其脈寬或脈頻，使其輸出穩定，另一方面，據測試電路提供的數據，經保護電路鑒別，提供控制電路對于大功率開關電源進行各種保護措施。

單片機控制電路

單片機使用ADC對輸出電壓電流采樣，并通過DAC輸出來控制輸出電壓電流的變化，并對整個電源運行狀態進行監控。

輔助電源

實現電源的軟件的遠程啟動，為保護電路和控制電路，單片機工作供電。
