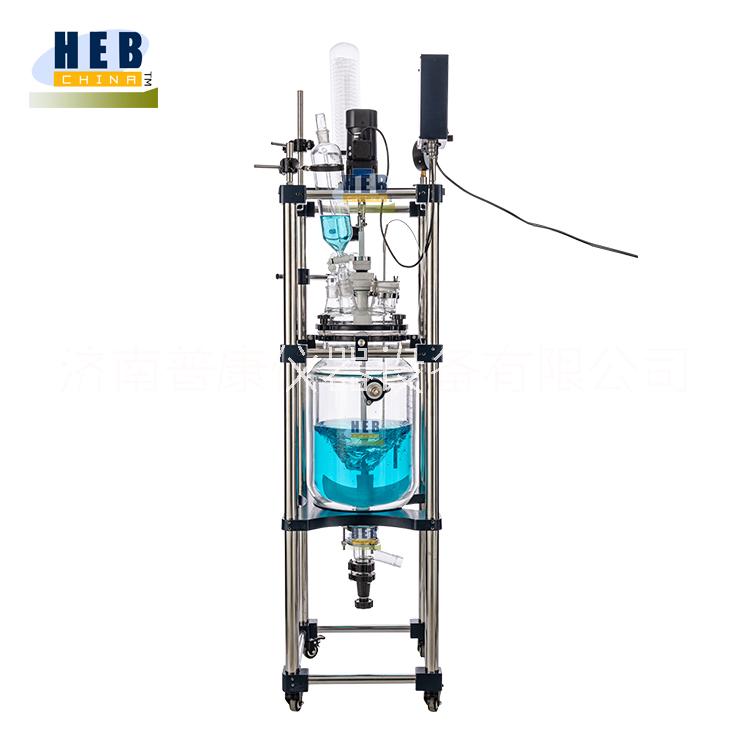

防爆20L雙層玻璃反應釜EXHEB-20L 廠家按需定制

工作原理

本機具有電動恒速攪拌系統、冷凝、滴加系統，釜體夾層需外接加熱或制冷的循環設備。在攪拌物料的同時，通過夾層注入循環的熱溶液或冷卻液，對釜內的物料進行恒溫的加熱或制冷。物料進行加熱反應時，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回流彎頭下部閥門進行回收。反應完畢，物料可從釜底的側出料口放出。

本系列產品使用需配套真空裝置、高溫或低溫的循環裝置等組成系統裝置。

基本配置

? 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應。

? 框架式主體，采用鋁合金+不銹鋼材質。

? 玻璃+四氟放料閥門，無積液側放料。

? 變頻調速，防爆開關，通過旋扭微調，雙顯防爆盒數字顯示轉速和釜內物料溫度。

? 攪拌系統采用陶瓷軸承、機械密封，防止攪拌桿磨損掉屑。

? 采用PT100溫度傳感器，304不銹鋼材質，外套透明聚四氟乙烯管，雙重防腐。

? 真空壓力表顯示實時真空，指針顯示。

? 月牙式攪拌槳，304不銹鋼+聚四氟乙烯攪拌葉；攪拌桿材質為304不銹鋼，外包聚四氟乙烯管。

? 機器底部設有帶剎車的萬向輪，可整體移動，操作方便。

? 熔斷器an全保護。

? 電機防爆、變頻調速器鋁殼防爆、電纜穿防爆管。

型號

EXS212-20L

釜體容量

20L   內徑290mm 外徑330mm內長386mm

夾層容量

約7L

電壓頻率

220V/50HZ

攪拌電機功率

EX180W

攪拌轉速

0-1400rpm/min

釜體溫度范圍

-80℃~ +250℃

測溫精度

±1℃

真空度

0.098Mpa

釜蓋

Φ265mm

六口

攪拌口

Φ50mm法蘭口

冷凝回流口

50#球磨口

恒壓漏斗口

40#標口

減壓口

34#標口

測溫口

Φ45mm法蘭口

固體加料口

Φ80mm法蘭口  內徑Φ60mm  配套四氟蓋

攪拌槳

Φ17×750H(mm)  葉展190mm

冷凝器

Φ100mm×600H(mm) 下Φ60mm法蘭口

冷凝面積

0.4㎡

回流彎頭

上Φ60法蘭口 左50#球磨塞 下1L球瓶配玻璃放料閥

恒壓漏斗

1L  上29#標口配玻璃塞 下40#標塞

減壓閥

34#標塞閥  放氣咀（寶塔接頭）外徑12mm

夾層進出循環口

Φ45mm法蘭口配套法蘭盤、4分外絲轉接頭

放料口

Φ75mm法蘭  Φ33mm放料孔  斜出料口（寶塔接頭）Φ34mm    離地350mm

真空抽氣咀

寶塔接頭外徑12mm

冷凝盤管進出循環咀

寶塔接頭外徑15mm

整機占空間尺寸

780×550×1970mm寬深高

機器凈重

56KG

包裝尺寸

1500×520×800mm   木箱0.62m?

包裝重量

90KG
