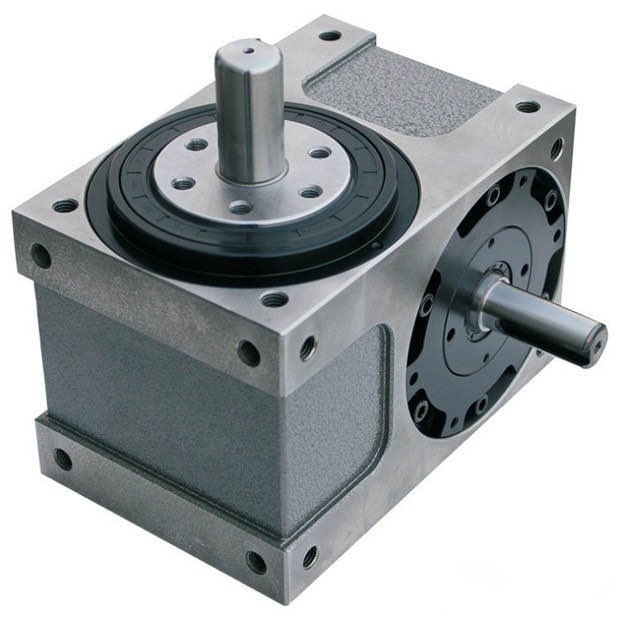

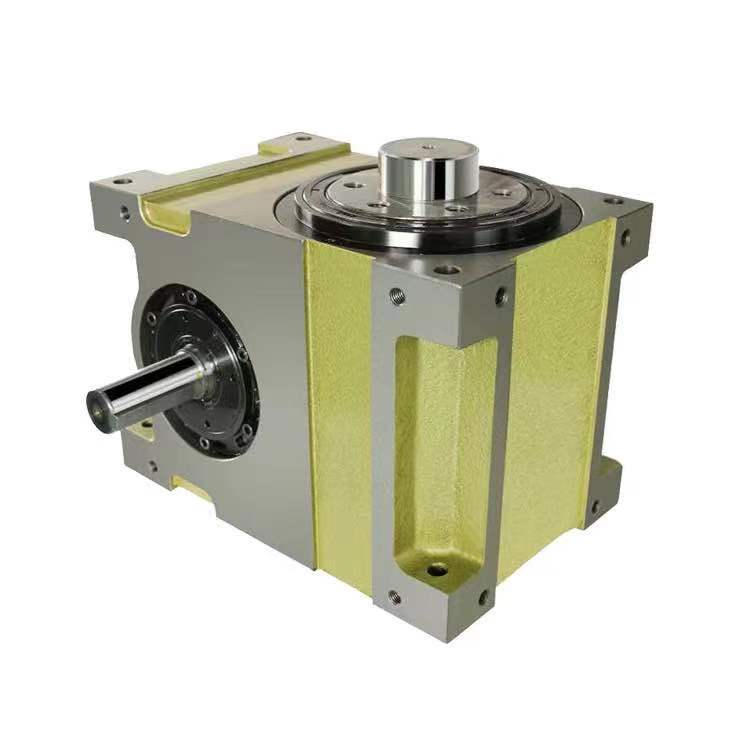

DT間歇分割器

凸輪旋轉方向：右旋、左旋 保質期限：兩年 產品認證：ISO9001 用途：點焊機、輸送機、玻璃機械、LED設備、自動鉛孔攻牙機、藥片成型機、裝配機、包裝機械、印刷機械、沖床送料機械、加工中心 規格：80、110、140、210、250、350、438 驅動角：90°、120°、150°、180°、210°、240°、270°、300° 定位分割等份：2、3、4、5、6、8、10、12、16 訂制規格：20、24、30、32、36、40、48 凸輪連動曲線：變形臺形曲線、變形正弦曲線、變形等速度曲線、有理式仿線 入力軸組立方向：S1只有T面、S2只有U面、S3既T面又有U面 優點： 1.壽命長：凸輪加工工藝為滲透加研磨，硬化層為5mm左右，普通的為碳化處理，硬化層大為0.5mm。 2.精度高。標準精度為±30".可定制精度為±15"（選型方式為篩選） 3.：內部的軸承為日本進口，NSK/NTN. 表層噴漆為隔膜式干性防銹油。 4.免保養，除更換油以外，10000小時以下無需進行維修。 5.高速精密的傳動裝置機構：在分度或停止的時侯，滾子精準固定在設定的位置，不需要任何鎖定元件。 6.運動平穩，由于出力軸塔的設計是在任何位置連續旋轉、無論是角度速度的減或加都能夠平穩運動。 尺寸圖 350DT平臺桌面型分割器尺寸圖 技術參數表: 出力軸容許徑向負荷（C1） 4500kgf 入力軸大扭矩（C5） 1000 kgf-m 出力軸容許軸向負荷（C2） 3300 kgf 入力軸的CD?（注1） 2.7kgf-m? 出力軸容許力矩(Ts): 參考力矩表kgf-m 定位分割精度 ±20 Sec. 入力軸容許徑向負荷（C3） 2800 kgf 重量 1200 kg 入力軸大彎曲力矩 3800 kgf 注1：入力軸的CD?是在停留范圍內的數值。 注2：C1至C5數值是達到系數=2時的數值
