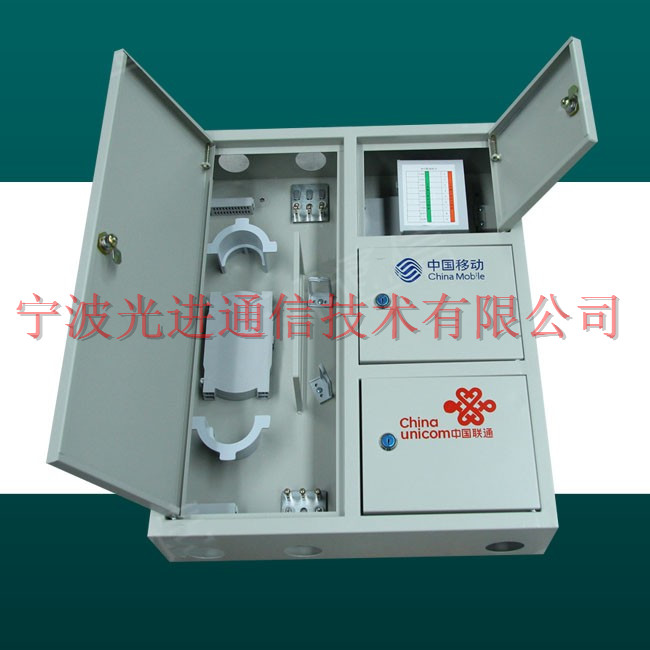

GPX03-VIII型三網/四網合一箱 三網/四網合一箱詳情介紹

FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經
分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求。
一、主要特點：
1.有效做到移動、聯通、電信、廣電四網合一。大大節省了施工空間和施工強度；
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長；
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性；
4.采取左右結構和上下結構組合結構的設計,左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層,下層為光纖熔接層；
5.在機箱形式及厚度保持一致的情況下，光纖熔接盤*大支持6片，滿足施工過程中任意形式的接續；
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理；
7.門鎖采用戶外防水鎖，箱體掛墻安裝；
8.具有臨時尾纖存儲區域；
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等。
二、技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2.箱門開啟角度：180°
3.大氣壓力:70Kpa-106Kpa
4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
5.回波損耗≥45dB;附加損耗≤5dB
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
三、適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范；
4.前面操作、安裝都相當迅速方便；
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護；
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器；
7.產品重量：壁掛式：22KG 、鑲嵌式：21KG
8.產品材料：冷軋板
9.產品顏色：常規色灰色
10.產品工藝：沖壓
GPX03-VIII型光分路箱（四大運營商共用-弱電井墻掛式）
一、產品組成
光分路箱（四大運營商共用-弱電井墻掛式）由箱體、內部結構件、光纖熔接盤片、 光分插片及附件組成。
二、產品尺寸：高×寬×深=700mm×600mm×120mm（160mm）
三、.配置：
1、每個功能倉有2個上聯光纜進箱孔。
2、每個功能倉至少有1個皮線光纜出箱孔。
3、每個功能倉2套光纜固纜接地裝置。
4、可容納二個1:4、1:8或一個2:16的光分路器插片的光分路器插片盒。
5、光分路器進端口光纜儲存裝置。
6、皮線光纜收容及綁扎裝置。
7、可翻轉的光分路成端及調度裝置。
四、特點： 采用模塊化、無跳纖結構，壁掛式安裝?？赏ㄟ^靈活的增加插片式光分路器的
數量，以實現端口的擴容。另配置光纖熔接盤片用于上聯光纜的端接及光纜分支的接續，并配置儲纖用適配器，用于上聯光纜的儲存與固定。

ODF光纖配線架是指把光纖用于接入層網絡，使光纖靠近用戶甚至直接連接到用戶的接入組網方式。光纖接入網采用光纖作為傳輸媒質，具有傳輸容量大、傳輸質量高、高可靠性、傳輸距離長、抗電磁干擾等優點，是未來固定寬帶接入的發展方向。近年來，人們的需求已經由單純的語音通訊向多媒體通訊邁進，隨著IPTV，HDTV，體感游戲，數字家庭等業務的興起，傳統接入方式已經無法滿足日益攀升的帶寬要求。FTTx接入速率可以高達20Mbit/s~100Mbit/s，未來隨著設備技術的進一步提升，還可進一步提高帶寬，憑借其無法比擬的帶寬優勢而成為必然選擇。

在所有已知的FTTx實現技術中，無源光網絡（Passive Optical Network，PON）技術以光纖為傳輸媒質，具備高接入帶寬、全程無源分光傳輸?shù)奶攸c(diǎn)，在管理運維、帶寬性能、綜合業務提供、帶寬分配策略、組網靈活性、建設成本等方面，相比其他光接入技術具有明顯的優勢。

寧波光進通信技術有限公司憑借多年來在通訊網絡領域的技術積累和工程實踐，以及對未來光通信系統的獨到見解，面向國內通信網絡建設用戶，推出了基于通訊網絡物理連接設備及器件的FTTX（FTT0、FTTH、FTTB LAN、……FTTCab xDSL）系統解決方案。提供從通訊局端一直到用戶家庭或辦公室的全光或光銅結合產品。

光纖配線架和odf配線架的區別

一、指代不同

1、ODF配線架：光纖配線架是專為光纖通信機房設計的光纖配線設備，

2、光交接箱：是一個無源設備，與原來的銅纜交接箱功能類似，只是將大多數的光纜，通過光纜交接箱后，分為不同方向的幾個小對數光纜

二、用處不同

1、ODF配線架：可以對光纜纖芯和尾纖起到保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。

構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

2、光交接箱：光纜交接箱是饋線光纜和配線光纜的劃分點。分光器，是用于將一根纖芯中的光束，通過物理通道，廣播到多個纖芯中。目的是為了提高主干光纖的利用效率，減少主干光纖的對數。

三、適用范圍不同

1、ODF配線架：具有光纜固定和保護功能、光纜終接功能、調線功能，是信息機房中不可或缺的部分。

2、光交接箱：光纜交接箱可以實現光纜的跳接，也可以用于測試和維護。

光纖配線架：光纖配線架是光纜和光通信設備之間或光通信設備之間的配線連接設備。

ODF（OpticalDistribuTIonFrame）光纖配線架是專為光纖通信機房設計的光纖配線設備，具有光纜固定和保護功能、光纜終接功能、調線功能，是信息機房中不可或缺的部分。

GPX035-R系列ODF光纖配線架：光纖配線架是一種用于實現光纜光纖連接調度的設備。主要適用于光傳輸網絡和光傳輸設備之間，以及接入網中光纖、用戶光纜之間的光交接點。可采用交叉連接和直接連接兩種方式，方便的實現兩種光纖的連接、分配和調度。

產品詳情：

規格參數：

產品標準：滿足YD/T788-2011、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 61300-3-15、 IEC 61300-3-16 、IEC 61300-3-17 、IEC 61300-3-23等標準。

產品特點：采用19英寸標準機架，半封閉式結構，全正面操作采用單元箱結構，模塊化設計，配置靈活，安裝方便。適用于FC、SC、LC、ST（ST需加適配器法蘭）四種適配器上、下進纜方式可自由調配，有足夠的儲纖空間可靠的光纜引入、固定保護裝置，同時適用于帶狀光纜及非帶狀光纜操作大容量尾纖、跳纖盤繞空間，合理走纖路由，光纖、光纜在任何位置的彎曲曲率半徑大于37.5mm。

技術參數

1.工作溫度：-40℃～ 60℃

2.環境濕度：≤95%（ 40℃時）

3.大氣壓力：70 kPa～106 kPa

4.絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2×104MΩ/500V(DC)

5.耐電壓(V)：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min

6.連接器接入損耗(dB)：≤0.3dB

7.回波損耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB
