蘇州食品級(jí)特氟龍噴涂廠家 威斯德鐵氟龍噴涂廠家

產(chǎn)品參數(shù)

工件材質(zhì)：金屬 類型：噴涂 打樣周期：1-3天 加工周期：1-3天 年加工能力：100000平方米 年剩余加工能力：50000平方米 電鍍類型：其他 膜厚：20微米

　特氟龍噴涂后表面容易脫皮是怎么回事？特氟龍涂料涂層現(xiàn)在被廣泛應(yīng)用于各個(gè)職業(yè)，以它的優(yōu)異不粘性，耐腐蝕性，耐高溫性，在廚具市場(chǎng)上有廣泛地應(yīng)用，占有大部分的市場(chǎng)份額，但是有許多顧客在運(yùn)用過程中，特氟龍涂料涂層很容易脫皮掉落，產(chǎn)生裂紋。這是為什么呢? 　不粘鍋在運(yùn)用的過程中，運(yùn)用者假如用硬物(鐵鏟，鋼絲球等)去刮，劃它，造成涂層損傷而掉落。 　　 　　

某些廠家出產(chǎn)的涂料不合格，附著力差，耐腐蝕性差，耐高溫性差，這些功能只要一個(gè)不合格，涂層的壽數(shù)就大大縮短，用了一段時(shí)刻后就出呈現(xiàn)掉落開裂現(xiàn)象。

正所謂三分涂料七分裝，說明晰涂料的涂裝對(duì)涂料功能影響是占大部分的比例的，一份好的涂料，假如涂裝施工不正確，也會(huì)呈現(xiàn)種種問題。

1、適宜的底材 　　

每一款涂料都有延展性，縮短率，特氟龍涂料相對(duì)其他涂料偏小，所以，需求噴涂的鍋的原料也要相應(yīng)縮短率的原料，加熱的時(shí)分鍋與特氟龍涂料涂層一同同樣的系數(shù)膨脹，冷卻的時(shí)分，一同縮短，假如是縮短率不一樣，就如一個(gè)胖子穿戴瘦子的衣服，很簡(jiǎn)單撐破，微觀上便是涂層開裂。在挑選底材時(shí)分，鐵的縮短率就比較大，鋁的就適宜，顧客挑選不粘鍋，建議挑選鋁原料的不粘鍋。

2、工件前處理欠好 　　

特氟龍表示特氟龍涂料涂層對(duì)工件的前處理有很高的要求，每一步都不能大意，都不做到位，例如：有沒有脫油除脂，有沒有噴砂，噴砂的要求粗糙度在2-3微米，這些前處理有沒有做好在外觀上是看不出來的，但是在段時(shí)刻能運(yùn)用就簡(jiǎn)單呈現(xiàn)問題，咱們經(jīng)?？吹接蓄櫩驮谫徺I不粘鍋運(yùn)用才幾次，就呈現(xiàn)掉落，而商家不給于退貨，掉落便是這個(gè)原因。

3、底漆厚度，面漆厚度影響

特氟龍涂料不是越厚就越好，當(dāng)然也不是薄就好，要操控它的厚度。假如底漆噴的太厚，在底漆烘干過程中底漆蒸發(fā)慢，沒有完全蒸發(fā)出來，待再涂上面漆，在固化過程中，底漆的就會(huì)把面漆鼓起來，便是起泡，有時(shí)分，咱們?nèi)庋劭床怀龅呐?，其?shí)便是微小的泡，相當(dāng)于把面漆和底漆阻隔開了。假如底漆噴得太薄，由于底漆成分主要是粘結(jié)工件與面漆的作用，底漆太薄，它的附著力下降，面漆簡(jiǎn)單掉落。 面漆噴太厚，表面的涂料流展不開，流平欠好，導(dǎo)致涂料在固化后起皺紋，稍微用外力，它就會(huì)掉落。 　　

假如太薄，涂層不粘性不佳，不粘鍋的運(yùn)用壽數(shù)短。

4、固化溫度和時(shí)刻

溫度太低或許烘烤的時(shí)刻短，涂層的PTFE沒有熔化，結(jié)合力差，外觀開看，色彩發(fā)白，硬度低，附著力很差。溫度太高或許烘烤的時(shí)刻長(zhǎng)，涂層偏黃，無光澤，特氟龍已經(jīng)被碳化，運(yùn)用的壽數(shù)大大得縮短。

5、烤箱影響 　　

每一個(gè)噴涂廠，用的烤箱都有必定的誤差，咱們要有這樣的認(rèn)識(shí)，在烤箱上顯現(xiàn)溫度不等于實(shí)踐溫度。兩者的誤差一二十度是很正常的，咱們有些客戶誤差在50度都有，對(duì)于特氟龍烘烤來說，這是個(gè)致命要害。

不同部位方位不一樣，有些熱風(fēng)循環(huán)的烤箱，在不同的方位靠出來的不粘鍋，有些方位合格有些方位不合格，由于不同方位的溫度是不一樣的。 烤箱功率影響，有些烤箱功率小，升溫慢，相對(duì)就要烤時(shí)刻長(zhǎng)點(diǎn)。有關(guān)于烤箱的影響，這個(gè)每個(gè)廠都不一樣的，工藝師就要根據(jù)每個(gè)烤箱的參數(shù)特點(diǎn)來烘烤。

經(jīng)過很多客戶的運(yùn)用經(jīng)歷，咱們一般建議底漆厚度15±3微米，面漆12-15微米，固化溫度380-390 固化時(shí)刻：工件達(dá)到固化溫度后5-8分鐘。 以上便是特氟龍涂層掉落的原因剖析和解決辦法。如還有其他問題可聯(lián)系我司程經(jīng)理：15995518859

特氟龍噴涂后表面容易脫皮是怎么回事？特氟龍涂料涂層現(xiàn)在被廣泛應(yīng)用于各個(gè)職業(yè)，以它的優(yōu)異不粘性，耐腐蝕性，耐高溫性，在廚具市場(chǎng)上有廣泛地應(yīng)用，占有大部分的市場(chǎng)份額，但是有許多顧客在運(yùn)用過程中，特氟龍涂料涂層很容易脫皮掉落，產(chǎn)生裂紋。這是為什么呢? 　不粘鍋在運(yùn)用的過程中，運(yùn)用者假如用硬物(鐵鏟，鋼絲球等)去刮，劃它，造成涂層損傷而掉落。 　　 　　

某些廠家出產(chǎn)的涂料不合格，附著力差，耐腐蝕性差，耐高溫性差，這些功能只要一個(gè)不合格，涂層的壽數(shù)就大大縮短，用了一段時(shí)刻后就出呈現(xiàn)掉落開裂現(xiàn)象。

正所謂三分涂料七分裝，說明晰涂料的涂裝對(duì)涂料功能影響是占大部分的比例的，一份好的涂料，假如涂裝施工不正確，也會(huì)呈現(xiàn)種種問題。

1、適宜的底材 　　

每一款涂料都有延展性，縮短率，特氟龍涂料相對(duì)其他涂料偏小，所以，需求噴涂的鍋的原料也要相應(yīng)縮短率的原料，加熱的時(shí)分鍋與特氟龍涂料涂層一同同樣的系數(shù)膨脹，冷卻的時(shí)分，一同縮短，假如是縮短率不一樣，就如一個(gè)胖子穿戴瘦子的衣服，很簡(jiǎn)單撐破，微觀上便是涂層開裂。在挑選底材時(shí)分，鐵的縮短率就比較大，鋁的就適宜，顧客挑選不粘鍋，建議挑選鋁原料的不粘鍋。 　　

2、工件前處理欠好 　　

特氟龍表示特氟龍涂料涂層對(duì)工件的前處理有很高的要求，每一步都不能大意，都不做到位，例如：有沒有脫油除脂，有沒有噴砂，噴砂的要求粗糙度在2-3微米，這些前處理有沒有做好在外觀上是看不出來的，但是在段時(shí)刻能運(yùn)用就簡(jiǎn)單呈現(xiàn)問題，咱們經(jīng)常看到有顧客在購買不粘鍋運(yùn)用才幾次，就呈現(xiàn)掉落，而商家不給于退貨，掉落便是這個(gè)原因。

3、底漆厚度，面漆厚度影響

特氟龍涂料不是越厚就越好，當(dāng)然也不是薄就好，要操控它的厚度。假如底漆噴的太厚，在底漆烘干過程中底漆蒸發(fā)慢，沒有完全蒸發(fā)出來，待再涂上面漆，在固化過程中，底漆的就會(huì)把面漆鼓起來，便是起泡，有時(shí)分，咱們?nèi)庋劭床怀龅呐?，其?shí)便是微小的泡，相當(dāng)于把面漆和底漆阻隔開了。假如底漆噴得太薄，由于底漆成分主要是粘結(jié)工件與面漆的作用，底漆太薄，它的附著力下降，面漆簡(jiǎn)單掉落。 面漆噴太厚，表面的涂料流展不開，流平欠好，導(dǎo)致涂料在固化后起皺紋，稍微用外力，它就會(huì)掉落。 　　

假如太薄，涂層不粘性不佳，不粘鍋的運(yùn)用壽數(shù)短。

4、固化溫度和時(shí)刻

溫度太低或許烘烤的時(shí)刻短，涂層的PTFE沒有熔化，結(jié)合力差，外觀開看，色彩發(fā)白，硬度低，附著力很差。溫度太高或許烘烤的時(shí)刻長(zhǎng)，涂層偏黃，無光澤，特氟龍已經(jīng)被碳化，運(yùn)用的壽數(shù)大大得縮短。

5、烤箱影響 　　

每一個(gè)噴涂廠，用的烤箱都有必定的誤差，咱們要有這樣的認(rèn)識(shí)，在烤箱上顯現(xiàn)溫度不等于實(shí)踐溫度。兩者的誤差一二十度是很正常的，咱們有些客戶誤差在50度都有，對(duì)于特氟龍烘烤來說，這是個(gè)致命要害。

不同部位方位不一樣，有些熱風(fēng)循環(huán)的烤箱，在不同的方位靠出來的不粘鍋，有些方位合格有些方位不合格，由于不同方位的溫度是不一樣的。 烤箱功率影響，有些烤箱功率小，升溫慢，相對(duì)就要烤時(shí)刻長(zhǎng)點(diǎn)。有關(guān)于烤箱的影響，這個(gè)每個(gè)廠都不一樣的，工藝師就要根據(jù)每個(gè)烤箱的參數(shù)特點(diǎn)來烘烤。

經(jīng)過很多客戶的運(yùn)用經(jīng)歷，咱們一般建議底漆厚度15±3微米，面漆12-15微米，固化溫度380-390 固化時(shí)刻：工件達(dá)到固化溫度后5-8分鐘。 以上便是特氟龍涂層掉落的原因剖析和解決辦法。如還有其他問題可聯(lián)系我司程經(jīng)理：15995518859

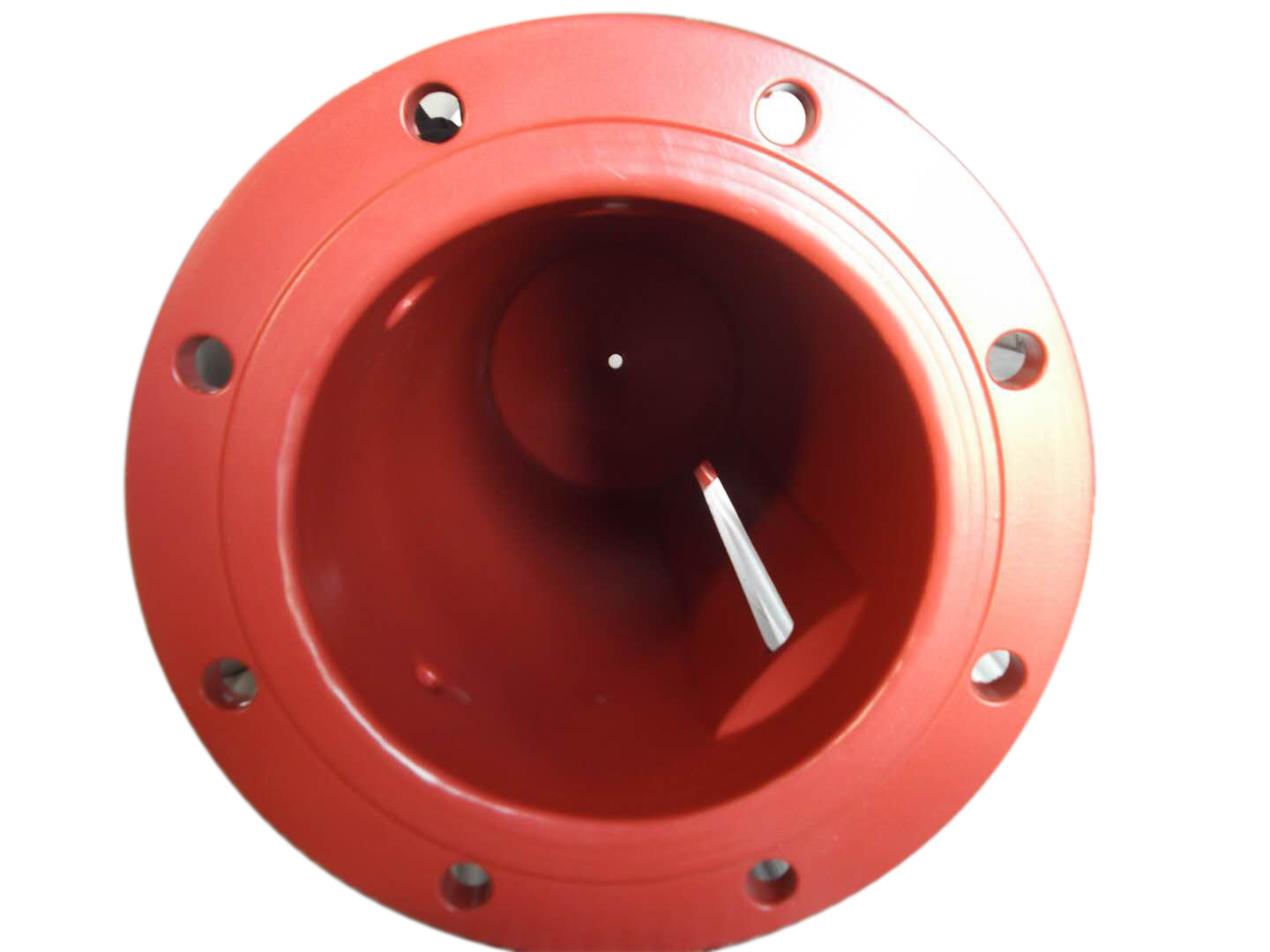

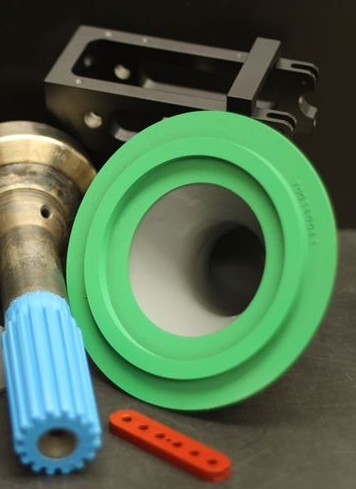

產(chǎn)品實(shí)拍
