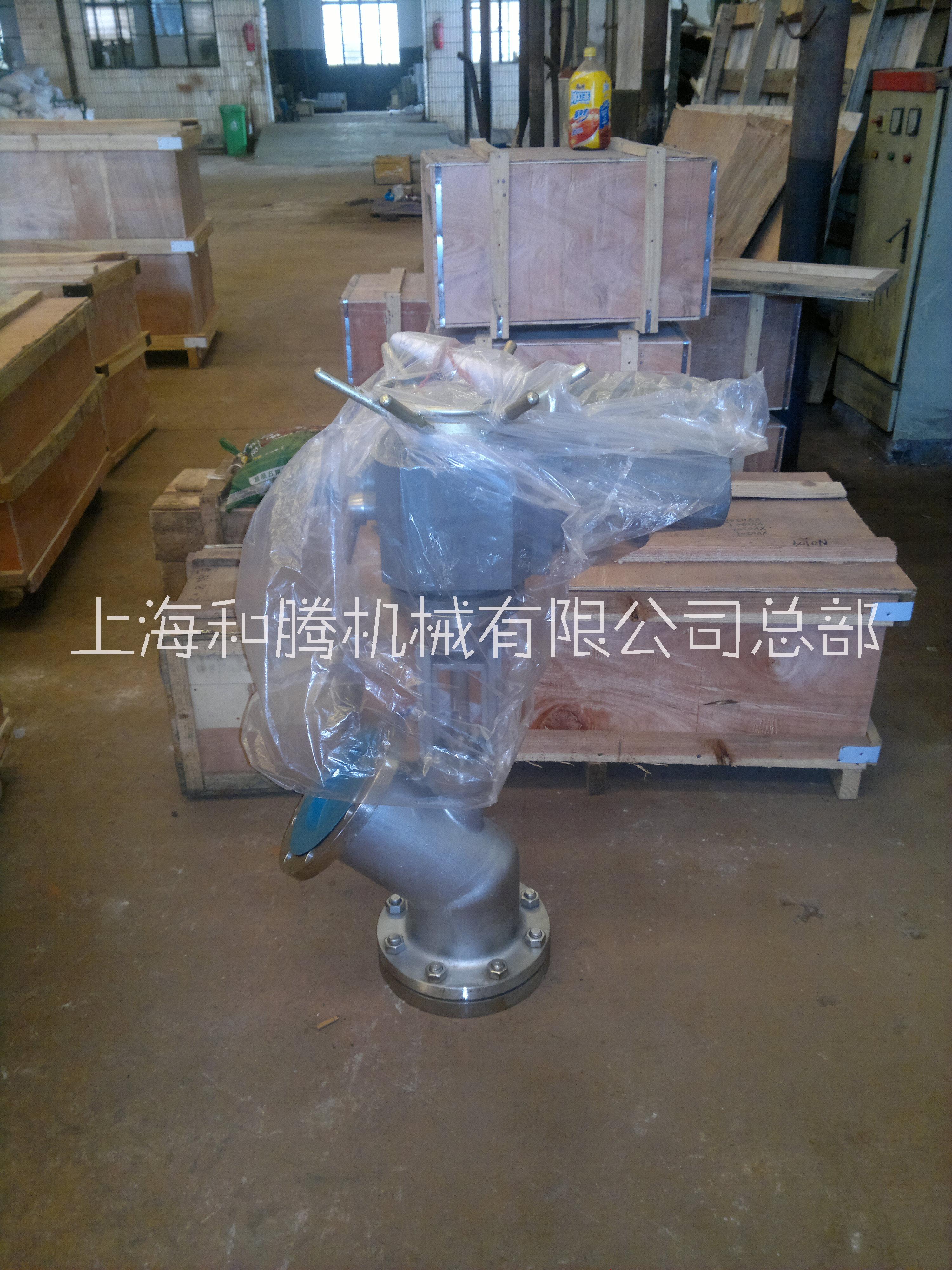

性能與用途
操作方便,開啟自由,運動靈活可靠;閥瓣裝配維修簡單,密封結構合理,密封圈更換方便實用。 結構:主要由閥體,閥瓣,
密封圈,閥桿,
支架,閥壓蓋,手輪,
法蘭,
螺母,定位螺釘?shù)攘慵?。本類閥門在管道中一般應當水平安裝。
1)、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。
3)、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。
嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求,以閥瓣密封面無滲漏為合格。
本閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便
啟閉行程
啟閉行程不同,安裝尺寸有大小上展式和
下展式放料閥啟閉行程小、安裝高度較小。旋轉桿結構形式安裝高度最小,在啟閉過程中柱塞只做旋轉運動,它要依據帶有啟閉位置指示器來判斷閥門的啟閉和位置。
啟閉力矩
1.
上展式放料閥為閥瓣向上運動閥門打開,打開時閥門需克服介質作用力,打開時較關閉力矩大。
2.下展式、
柱塞式放料閥為閥瓣(柱塞)向下運動閥門打開,打開時運動方向與介質作用力相同,因而打開時較關閉力矩小。
