1KW臭氧電源100G發生器*臭氧電源

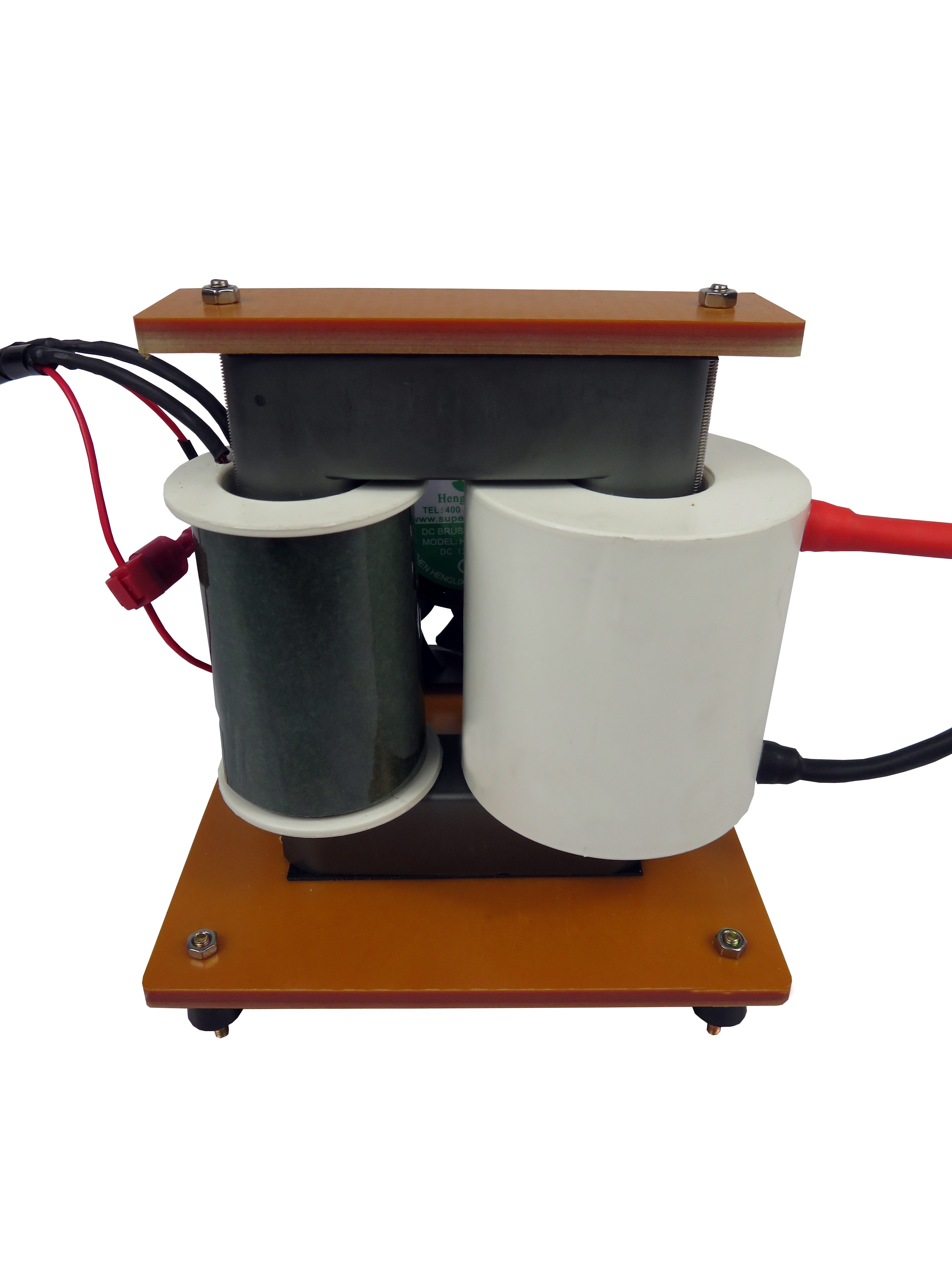

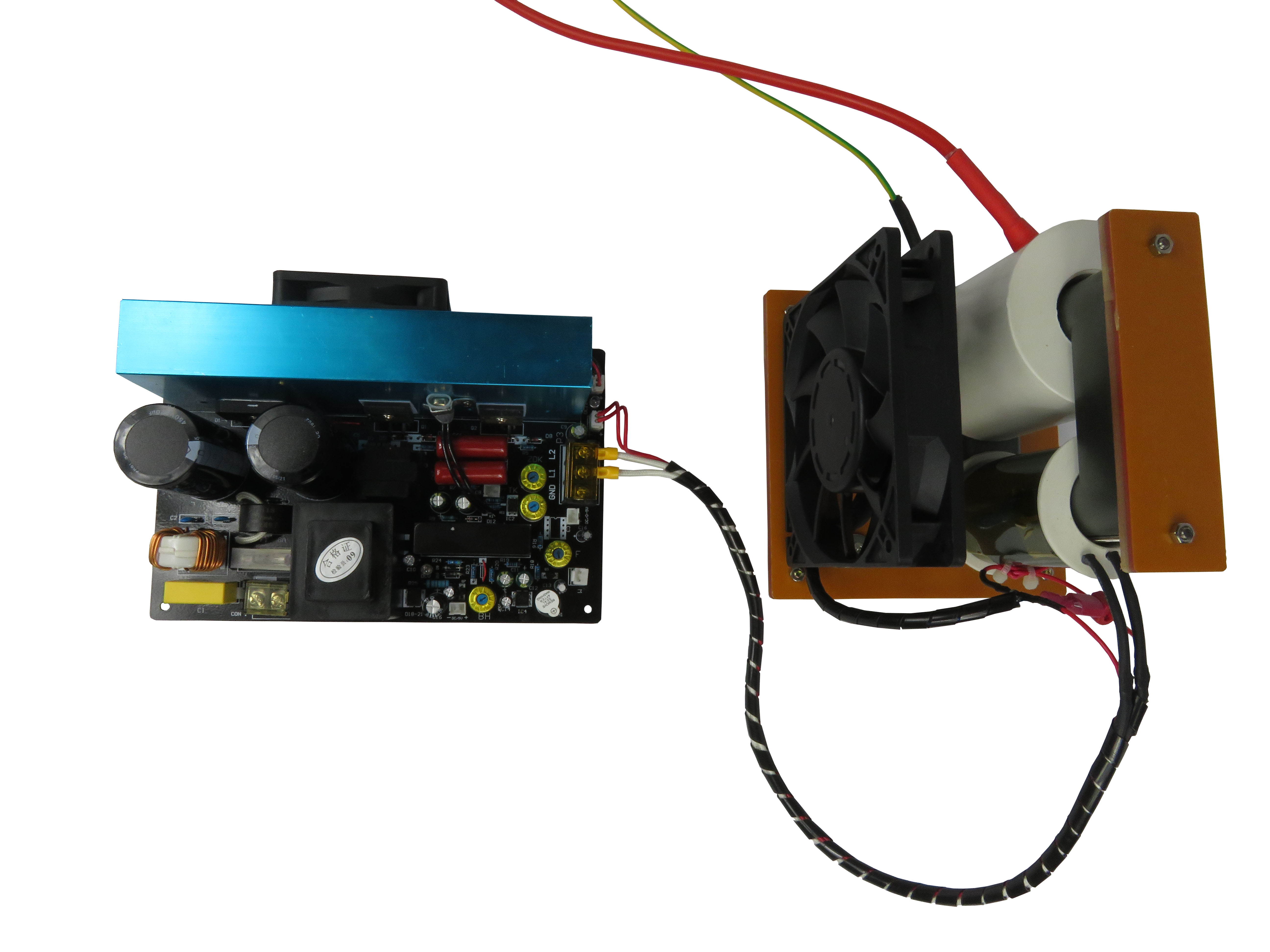

技術參數 名 稱：1200W臭氧電源板 型 號：KW-1200W-B 供電電壓：AC200~240V 電壓頻率：50~60HZ 功 率：15～1200W 可調 高壓輸出：4KV-8KV 可調 高壓頻率：5-10KHZ 可調 工作環境溫度：-20～50（℃） 工作環境濕度：≤95% 電源板外形尺寸：210*149*80（MM) 電源板凈重：1.5（KG） 高壓包尺寸：150*150*150(MM) 高壓包凈重 ：2.6(KG) 電源板平面圖： 高壓包平面圖： 產品功能標示圖 電源調試說明 1. ZDK： 反饋限制脈寬鎖定（控制輸出z大功率），順時針調小，逆時針調大。 2. TK： 脈寬調節（功率調節），順時針調大，逆時針調小。 3. F: 高壓輸出頻率調節，順時針調大，逆時針調小。 4. BH: 負載電流限制，保護限制，報警控制。順時針調大，逆時針調小。 5. 保險絲規格：5*20 10A。 6. DC5V輸出端口：此端口輸出DC（直流）5V電壓，電流小于0.5A。 7. DC0-5V控制輸入：此端口輸入DC（直流）0-5V電壓可實現電壓控制功率變化。 8.高壓包驅動輸出：此端口接高壓包上的兩條白色粗線。L1和L2任意接不分正負極。GND接地或者不接都可以 9.高壓包反饋輸入：此端口接高壓包上兩條紅色細線接有白色插頭的直接插入即可。 調節準備：1、電量參數儀器一臺，（調試電源功率匹配） 2、示波器一臺，（調試電源頻率匹配） 3、臭氧檢測儀一臺。（檢測匹配效果） 調節順序：請?jiān)诮油ǔ粞豕埽ㄘ?fù)載）的情況下通電進行調試，（空載可能會導致電源板損壞） 通電前調節： 1、BH順時針調節到z大。 2、F調節到5-6刻度之間（約11點方向）。 3、TK調節到刻度5（約11點方向） 4、ZDK 逆時針調到z小。 5、電位器逆時針調到z小。 完成上面幾個步驟后可以開始通電，注意觀察電量參數儀的功率數值大小。 第1步：電位器緩慢順時針調大，注意觀察電量參數儀的功率數值大小，配合TK調節，使電位器調順時針調到z大位置，此時功率達到預想值即可。 第二步：電位器以及TK均已調整到z大功率依然不夠時，需要調整F順時針或逆時針方向，緩慢旋轉尋找到匹配臭氧管（負載）的諧振點（兼容頻率）。找到諧振點后功率會有一定的上升，此時再調節F順時針或逆時針都會發現功率都有下降的想象。那么峰值功率點就是諧振點，在這個諧振點的基礎上再去調節TK就可以達到預想功率。 第三步：調節功率達到預想值時需要適當加大10-30W功率作為BH報警觸發點，再把BH緩慢的逆時針調節到報警點，報警后電源板重新通電重啟后把剛才加大的10-30W功率減回去。這樣可以確保當外圍因素導致功率上升時可以啟動報警保護電源板以及臭氧管。 第四步：完成上一步后，電位器調到順時針z大值，將ZDK順時針調節使功率下降5%~即可。 設備用途說明 KW-1200W-B型臭氧高壓高頻電源，主要用于臭氧發生器（滿足各類材質結構的臭氧發生器）驅動電源，一般可以匹配臭氧產量120G/H以下的臭氧發生器。根據臭氧發生器的電容性不同，可以通過調節電源上的頻率、脈寬、電流輸出大小等與之匹配，達到臭氧發生器運用的z佳效果，本電源的靈活性和通用性相對較強，可以跟市面上95%以上的120G/H以下的臭氧發生器匹配使用，它精湛的工藝及穩定的使用壽命在同行業及廣大客戶的一致認可。 電源主要特點 1、IGBT推動，頻寬自動/手動。 2、開機緩啟動,（限制浪涌電流）。 3、供電過電壓保護。 4、功率變換器過熱保護，輸出短路，斷路保護、 聲光警示。 5、電路抗干擾,防潮，防腐設計。 6、輸出功率可調，方便控制臭氧發生器臭氧產量大小及臭氧濃度大小。 7、靈活性強，通過電源上的內部調節匹配多種不同容性的發生器負載。 8、電路板上自帶PLC 0~5V電壓控制功率輸出大小，可以通過0~5V電壓變量控制臭氧發生器工作狀況，從而實現PLC自動控制（有需要這個功能的客戶請與本廠技術溝通如何使用）。 注意事項 1.收到貨物后，請先檢查設備有無損壞或缺失零配件，確保沒有問題后再投入到安裝使用環節。 2.安裝前，先核對工作電壓是否正確，安裝時請注意輕拿輕放，避免摔毀。 3.安裝好設備以后，通電之間請檢查清楚電路之間有沒有問題，確保無誤后再通電。 4.設備安裝確保高壓無外泄到機箱外殼上，高壓危險。 5.禁止在易燃易爆場所使用。 6.高壓輸出兩條線，紅色為高壓線，黃綠色為地線，分別接在臭氧發生器的兩個電極上，安裝時請注意其他非高壓線路應遠離高壓線，高壓包距離金屬板應大于10厘米。
