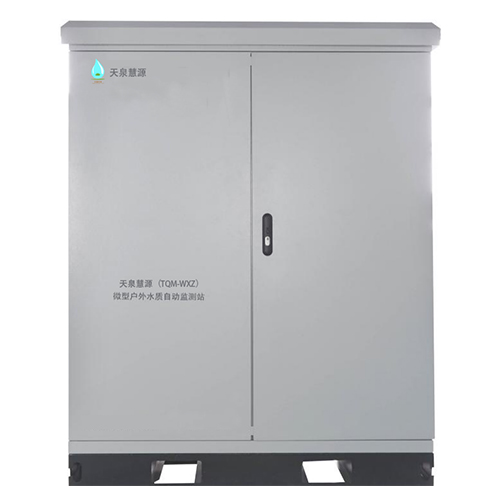

微型戶外水質自動監測

微型戶外水質自動監測站是依據水質在線監測要求研發設計集成，系統采用當今進的材料技術、野外監測技術、無線通信技術、自動控制技術，結合豐富的野外運行和維護經驗，可實時監控水質變化局勢，定性、定量的掌握流經監測斷面的污染物通量，監測斷面污染物濃度及通量的時間變化規律，為流域污染防治及其監督管理提供科學依據。 二、總體架構 一體化微型戶外水質自動監測站解決方案由采水單元、預處理單元、檢測單元、控制單元、數據傳輸通訊單元等組成，以實現水質的實時在線自動分析。 其中采水單元由采水泵、采水管路及輔助設施浮筒、電纜等組成；預處理單元由沉沙、粗濾、細慮及管路、閥門、液位傳感器等組成；儀表分析檢測單元由五參數分析儀（溫度、PH、溶解氧、電導率、濁度）、氨氮分析儀、高錳酸鹽分析儀、總磷分析儀、總氮分析儀等組成；控制單元由儀器控制元器件、邏輯控制器等組成，數據傳輸通訊單元由數據采集模塊，現場總線、通訊系統等組成。 四、系統優勢 ●一體化設計 一體成型，采用內外雙屏設計，布局合理，科技，藝術美觀。 ●占地面積小 占地面積不超過 3m2，減少建設成本，大限度減輕征地補償壓力甚至不必征地，適用于地表水網格化監測。 ●功能全 （1）監測參數齊全，可選項目有二十多項，均執行標準方法，滿足地表水監測需求； （2）系統內部利用率高，至少預留一個模塊位置，后期可根據監測需要擴展其他監測項目。 （3）系統高度集成的同時，水站各單元均按地表水監測規范配置齊全。 ●建設快 90%的工作均在工廠完成，現場只需找平、接電、接水、聯網，適用于任務緊急、建設周期短的水質監測項目。 ●運維易 （1）監測模塊可選抽拉式設計：?jiǎn)我环治鰡卧收匣騽冸x后不影響系統的運行，方便運維； 當監測模塊故障無法現場解決時，可使用備用模塊，保證系統連續運行。 （2）自主研發系統所有儀器監測模塊均為我司自主研發產品，保障整個微型站性能穩定且具有較強的兼容性，同時保證運維響應速度更快。 ●系統適用性強： （1）耐高低溫、耐腐蝕、防水防塵； （2）出現環境情況，可針對性提供無市電無自來水的選配建設方案。 五、系統特點 1）占地面積小 2）尺 寸：占地面積小于 3m2，選址靈活； 3）材 質：防護等級IP65，冷軋鋼材質，堅固防撞防水防雷； 4）外 觀：外觀設計現代化，高度集成、分合式組合，結構簡化。 5）安裝、維護簡易 6）現場安裝量少，僅需找平、采水、接電； 7）系統水路、電路及檢測單元均模塊化設計，簡化運維； 8）系統自動化運行，實現進樣、檢測、校正、清洗、異常報警等工作模式遠程控制。 9）監測項目齊全，可定制 10）監測項目門類齊全，可監測項目十多項； 11）傳統檢測方法與傳感器光學法相結合，適應用戶不同需求，可任意組合； 12）可擴展性，后期可根據需要增加或替換監測模塊，無需返廠修改整體機柜。 13）運維成本低 14）監測設備及控制單元完全自主研發，無需外購； 15）部分檢測項目可實現多參數同時檢測或無試劑檢測，降低運行成本； 16）現場安裝、調試工作量低，降低人員調試成本； 17）檢測方法性改進，試劑質保期更長，消耗量更少。 六、整機技術參數 測量因子：氨氮、總磷、總氮、高錳酸鹽、PH、電導率、溶解氧、溫度、濁度； 輸 出：RS485； 輸 入：0-5V、4-20mA、繼電器控制均為選配； 顯示操作：配置有彩色液晶觸摸屏； 環境要求：建議溫度+5～40℃；濕度≤85%（不結露）； 電 源：AC220±10%V，50±10%Hz，10A； 功 率：350W（不含水泵）； 其 他：異常復位和上電后儀器自動排出儀器內殘留反應物，自動恢復工作狀態； 維護周期：一般每月一次，每次約60 min； 防護等級：IP65 產品尺寸：高1900×寬1500×深850（mm）。
