金都寶品牌|400寬梯式橋架|4C鋁合金走線架 型號：DB-4C-400*45

*****4C鋁合金走線架的前世今生

我公司早期主要產品是建筑工業鋁型材、門窗鋁型材、幕墻鋁型材。多年來為北京大中建筑提供鋁合金產品。

4C鋁合金走線架早期都是從德國進口的，價格高，訂貨期長，極不方便。我公司于1998年開始研發鋁合金走線架產品，歷時一年，根據機房用鋁合金走線架的特性，對鋁型材的各項物理性能和化學指標的不斷調研和測試，于1999年推出走線架的鋁合金型材。

2014年起金都寶品牌走線架升級迭代，連接件螺絲，均增加防滑膠圈。走線架終端，均增加堵頭，堵頭為黃色阻燃。

下面是一張金都寶走線架細小的東東---螺絲，橢圓螺母和防震膠墊。我們的螺絲是采用鍍鉻的，表面锃亮，防腐性能好，不易生銹。我們的橢圓形螺母，也是鍍鉻的，表面锃亮，防腐性能好，不易生銹，螺母邊上還做有兩個突起的尖狀物，在擰螺絲的時候，這兩個尖狀物會緊緊卡在鋁型材的內槽壁上，提高防脫落性能。↓↓↓

防震膠墊安裝后位于走線架內槽里，從表面上看不見，所以一般都不配備。也被很多客戶所忽略，事實上，遇外力沖擊導致走線架持續搖晃時，膠墊能提高走線架的防脫落能力，這個小小不起眼的防震膠墊，很！重！要！

來一張我們的4C鋁型材產品截面圖

金都寶走線架鋁型材邊梁和橫檔均采用加厚鋁型材，鋁型材橫截面尺寸31*45mm，足料加厚，充分考慮各部位的受力情況，具體厚度為：標準厚度3.0mm，立邊加厚至5.0mm，中心厚度6.0mm。每根鋁型材標準長度為4米，重量約為6公斤。

走線架兩端增加堵頭，堵頭為黃色阻燃材質，美觀，防剮傷。↑↓

厚實的連接件。連接件壁厚3.5mm,表面處理為鍍鉻，表面锃亮美觀。比普通鍍鋅件更加防腐防銹。↓↓

走線架的中間對接片，型號為DB-4C-005,每個接頭用兩組緊固。↓↓

走線架安裝方式一：下圖為金都寶品牌走線架的吊掛安裝方式之一：通絲吊桿安裝方式。配件有上吊掛件（DB-4C-010）、上 吊掛件護罩（DB-4C-018）、下吊掛件（DB-4C-020）?！?/span>

走線架安裝方式二：下圖為金都寶品牌走線架通絲吊掛+C型鋼安裝方式：配件包括上吊掛件（DB-4C-010）、上吊掛件護罩（DB-4C-018）、C型鋼橫檔、C型鋼壓片、單孔連接件（DB-4C-007）。此種安裝方式一般用在走線架比較寬，走線架上需要放置很重的線纜時使用，用于增加走線架的承重能力?！?/span>

走線架安裝方式三：下圖為金都寶品牌走線架吊掛安裝方式之二：鋁材吊掛安裝。配件有上吊掛件（DB-4C-009）、下吊掛件(DB-4C-004)、雙孔連接件（DB-4C-008）、以及作為吊桿的鋁型材。↓↓↓

走線架安裝方式四：雙層走線架的鋁型材吊掛安裝要點：如下圖示，鋁材吊桿直接連到下層走線架上，上層走線架根據吊掛的間隔裁切成小段后安裝。↓↓↓

走線架安裝方式五：下圖是金都寶走線架的機柜支架安裝方式之一：標準機柜支架安裝。支柱高度為15厘米，安裝后走線架上沿到機柜頂高度為20厘米。配件為機柜支柱（DB-4C-021）?！?/span>

走線架安裝方式六：下圖為金都寶品牌走線架機柜支架安裝方式二：支架的高度可根據情況裁切鋁型材的長度來實現。配件包括與走線架固定的雙孔連接件（DB-4C-008）、機柜頂部固定件（DB-4C-009）、以及作為支柱的鋁型材。↓↓

走線架安裝方式七：下圖是金都寶走線架的地支撐安裝方式：造價高，需打穿靜電地板與地面固定，作為一種輔助安裝方式，不建議大面積使用。配件包括與走線架固定的雙孔連接件（DB-4C-008），與地面固定的固定件（DB-4C-009）、以及作為支撐柱的鋁型材,兩根鋁型材支撐柱中間一般需加2-3根橫檔以達到更加牢靠作用?！?/span>

友情提示：在機房采用吊掛方式安裝走線架時，要考慮走線架與墻體或機柜頂部的加固，以免產生搖晃?！?br style="outline:none;" />

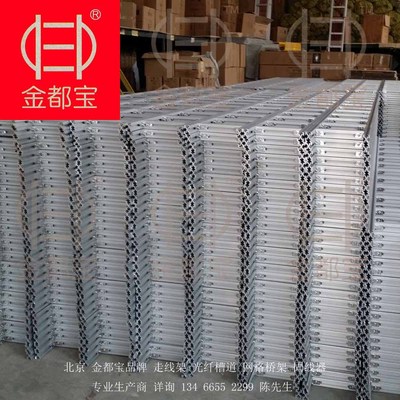

工廠一角，為某數據中心生產的，未打包的走線架。↓↓↓

金都寶鋁合金走線架成品。

金都寶鋁合金走線架成品。


我們的走線架常規有2米、3米、4米三種基本長度可供選擇，常規走線架每米走線架配備3根橫檔。也可根據您的需求訂制成特殊長度及不同規格的橫檔。外包裝為塑料氣泡減震膜每個單獨包裝，減少運輸中的剮蹭。金都寶產品，細節為您考慮。↓↓↓

塑料氣泡減震膜包裝，防剮傷。

下面這一張是北京某數據中心機房，工期短，催貨急，來不及包裝，客戶說不要包裝直接運到工地了。↓↓↓

下面這張圖片是金都寶走線架鋁型材的表面圖片↓↓↓

*****金都寶4C型鋁合金走線架的產品亮點：

（1）金都寶走線架采用重型鋁合金型材，每米重達1.5kg，表面氧化處理，承重大。

（2）金都寶走線架的連接件螺絲均配備防滑膠圈，起到了防脫落作用。

（2）使用金都寶45°轉角連接件，可實現解決45°上下坡連接和45°水平轉角連接。

（3）當走線架使用絲桿吊掛時，可選用金都寶吊掛頂罩，遮蓋頂部固定件及因打脹栓孔可能導致的墻體脫落，美化機房。

（4）金都寶走線架配有終端堵頭，美化機房的同時，可減少走線架終端鋒利部位可能對身體造成的傷害。

（5）金都寶走線架的金屬連接件表面均采用鍍鉻處理，表面锃亮美觀，抗腐蝕性能也優于普通鍍鋅。

（6）金都寶品牌走線架產品經合規產品檢測。

（7）機房布線可配套使用多種材質多種規格多種顏色的固線器產品，機房整體美觀彰顯。

以下圖片為金都寶4C鋁合金走線架部分連接件的使用圖例↓↓↓

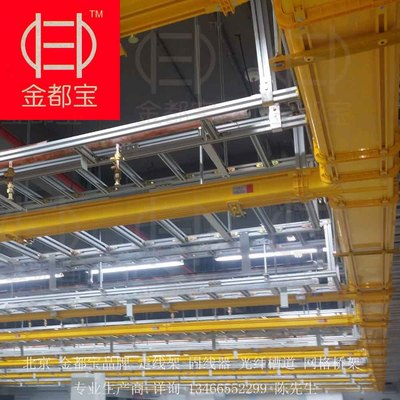

金都寶鋁合金走線架光纖槽道機房實圖，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。



金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

 金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

 金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

感謝您耐心的查閱，希望這些介紹和圖片會對您的機房建設有所幫助，若有不明之處，隨時聯系我們。
