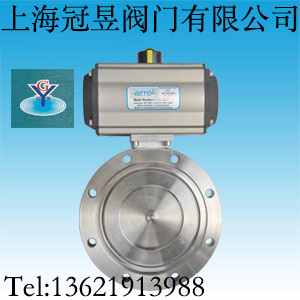

上海冠昱閥門鑄鋼GIQ型氣動蝶閥上海冠昱閥門 鑄鋼 GIQ型氣動高真空蝶閥DN40~DN800

GIQ氣動高真空蝶閥 本公司生產的GIQ型氣動高真空蝶閥是嚴格按照JB919標準設計與制造，適用于105 ~ 1.3*10-4pa的高真空的管路中，通過電磁換向閥改變氣路方向，控制執缸驅動蝶閥作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體?？蛇x配反饋信號裝置及電氣閥門定位器 產品特點： 1、工作平穩可靠，可任意方向安裝，閥桿不會竄動，能手電兩用 2、結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安裝。 3、90 度回轉，啟閉迅速，可以多工位安裝，不受介質流向影響 4、結構緊湊、重量輕、便于安裝、流阻小、流通量大，操作輕便 5、選擇不同零部件材質，可適用于不同程度的腐蝕性介質 主要技術性能 Main Technical Performance ■ ■ ■ 適用范圍：Applicability 105～1.3×10-4Pa 閥門漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S. 適用溫度：Applicable Temperature -25～+80℃(橡膠) 　-30～+150℃(氟橡膠) 氣源壓力：Mains Voltage 0.4～0.6MPa 安裝方向：Mounting Direction 任意 ■ 主要零件材料 Materials of Main Parts ■ ■ 閥體、閥蓋、閥桿：碳鋼或不銹鋼 密封件：橡膠、氟橡膠。 Model 型號 DN D Do D1 B H B1 L n-φc GID-40 40 85 70 44 22 162 90 104 4-φ7 GID-50 50 110 90 55 22 175 90 104 4-φ7 GID-65 65 125 105 70 26 198 102 140 4-φ9 GID-80 80 145 125 85 30 208 102 140 4-φ9 GID-100 100 170 145 105 30 220 102 140 4-φ12 GID-150 150 220 195 156 35 272 115 164 8-φ12 GID-200 200 275 250 208 40 330 205 190 8-φ12 GID-250 250 330 300 258 45 335 205 190 8-φ14 GID-300 300 380 350 308 55 426 152 247 8-φ14 GID-400 400 500 465 410 60 520 180 308 8-φ18 GID-500 500 600 565 510 80 643 220 378 12-φ18 GID-600 600 710 670 610 100 760 270 524 12-φ21 GID-800 800 920 815 815 130 962 320 648 20-φ21 GID-1200 1200 1440 1280 1280 150 1360 385 1480 36-φ19
