煤礦人員定位系統集成解決方案 EHIGH恒高煤礦井下定位系統井下人員定位 煤礦井下定位系統集成解決方案

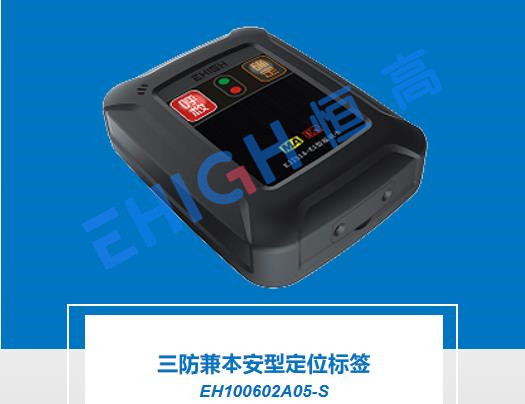

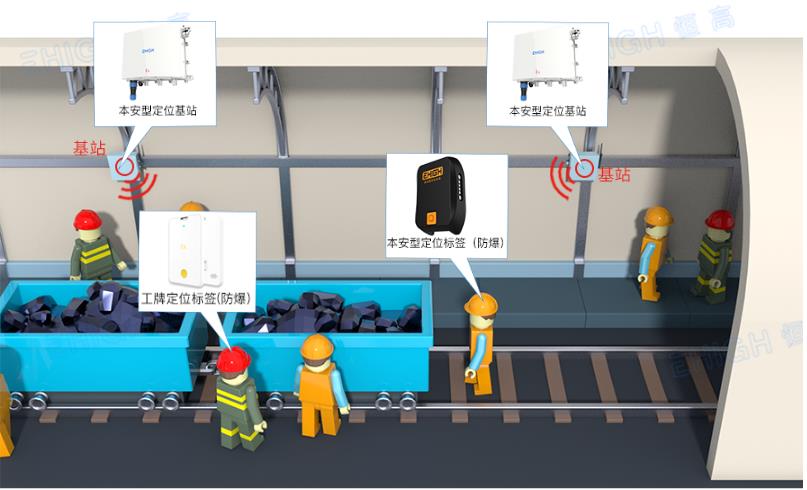

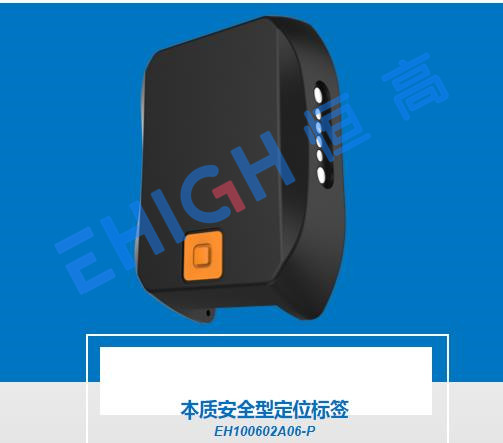

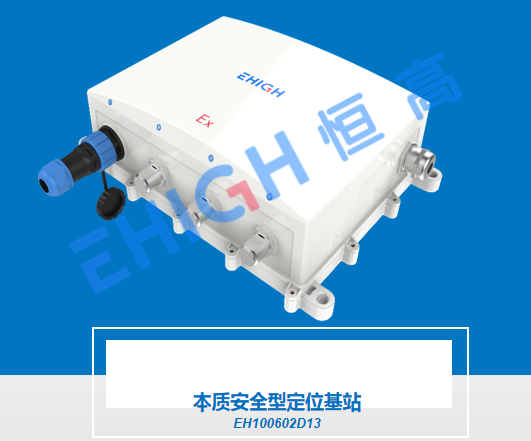

煤礦井下“六大系統”升級改造提上日程，井下人員定位系統也面臨從區域定位到定位的升級換代。 EHIGH恒高煤礦井下定位系統，采用UWB定位技術，通過在煤礦井下內部署一定數量的定位，以及人員佩戴標簽卡的形式，來實時獲取人員位置，精度高達10cm。 一、EHIGH恒高煤礦井下定位系統介紹 1.系統定位設備層：由本安型定位和定位標簽組成； 2.主干網絡：通過光纖中繼器級聯，間可通網線接入光纖中繼器，后一級中繼器通過光纖數據接入井下光纖環網（或者分站）; 3.供電：通過帶后備電源的隔爆兼本安電源或澆封兼本安電源供電。 二、EHIGH恒高煤礦井下定位系統主要性能指標 1.定位精度≤30cm 2.并發數量：100張標簽 3.傳輸距離（半徑）：400m 4.間覆蓋距離（覆蓋直徑）：800m 三、EHIGH恒高煤礦井下定位系統硬件產品 1.整機： ①.EHIGH恒高提供：定位整機 本安型定位產品優勢： a.10cm高精度定位：穩定性強，抗遮擋，抗干擾 b.本質安全、工業防爆：防爆標準設計，適用于煤礦井下環境 c.精密加工、防水防塵：密閉結構，IP67防護等級 d.安裝方便、省時省力：光纖接入，可級聯，部署方便 （EHIGH本安型定位用場景：煤礦/礦山、石油化工等工業高危作業環境） ②.集成商客戶提供：隔爆電源、本安光纖交換機、天線由集成商客戶提供； ③.定位的對接方案：定位模塊（可單獨封裝外殼形成定位產品） ④.定位標簽的對接方案：EHIGH恒高提供定位標簽整機和定位標簽的PCB模塊 2.EHIGH恒高煤礦井下定位系統硬件選型 ①.本質安全型定位（EH100602D13） 網絡接入方式：100M以光纖可選 供電方式：帶后備電源的隔爆兼本安電源 供電電壓：10~24Vdc 功率：5.4W 可通過防爆等級：Ex(ib)I T4 Mb 工作溫度：-20~40℃ 防護等級：IP67 ②.定位模塊_(煤礦定制I型）EH100602M08 網絡接入方式：100M以太網或光纖可選，光纖支持級聯。 供電方式：帶后備電源的隔爆兼本安電源 供電電壓：10~24Vdc 功率：5.4W 可通過防爆等級：Ex(ib)I T4 Mb 工作溫度：-20~40℃ ③.三防兼本安型定位標簽（EH100602A05-S） 支持防爆等級：Ex(ib)I T4 Mb 單站TOA續航：≥1個月 覆蓋距離：400m 工作溫度：-20~40℃ 防護等級：IP67 四、EHIGH恒高煤礦井下定位系統軟件對接方案 在煤礦井下定位系統解決方案中，EHIGH恒高提供完善的數據接口，供應用層業務邏輯調用，以便快速的完成軟件開發； 設備管理接口與定位引擎需要與集成商的傳輸層對接，推薦使用TCP/IP，且定位為sever的結構。 五、煤礦井下定位系統的重要實現功能 1.2D實時位置顯示 總覽模式：以俯視圖的方式總覽不同高度的人員位置，能夠快速、直觀地了解現場全部情況。不同高度的人員采用不同顏色的方式顯示。不同高度的地圖在俯視圖中顯示大致梗概，以免線條重疊過多導致難以分辨地圖位置。 分層顯示：每層地圖支持單獨查看，該頁面中顯示了人員姓名、規劃區域、標簽列表等信息，同時支持標簽查詢、下發呼叫、快速劃定撤離區域等操作。 2.3D實時位置顯示 顯示人員在三維模型中的位置；支持2D地圖中的所有功能；支持視頻聯動。 3.軌跡回放 軌跡回放支持按照卡號或者按照區域查詢歷史軌跡，查詢結果如圖： 4.靜態電子圍欄 a.結合用戶業需求，定義地圖中的各部分電子圍欄區域 b.規則自定義：提供多種規則類型，包括僅允許進入/僅拒絕進入/僅允許離開/僅拒絕離開/區域超時/區域不動/區域消失/聚眾報警 5.動態電子圍欄 a.危險源設置：以特定卡綁定為危險源卡，其他定位卡靠近（范圍可設置）， 即發出報警信息，同時靠近危險源的卡也會發出報警提示； b.陪同設置：被陪同人員（被陪同卡）附近一定范圍要存在陪同人員（陪同卡），陪同人員可以是多個，任何一個在范圍內都不會報警，反之則報警； 6.視頻聯動 a.聯動攝像頭:在視圖中選中某一張標簽進行視頻聯動，如果該標簽進入某個攝像頭覆蓋的區域（該區域可人為設置），視圖中會自動彈出該攝像頭的畫面。 b.自動切換:如果該定位標簽進入另外一個攝像頭覆蓋區域，那么攝像頭畫面能夠快速自動切換。 7.地圖管理 a.功能：對不同的場景建筑進行增加修改；各建筑下樓層的增刪改查以及樓層地圖的上傳與修改； b.地圖格式：二維地圖支持kml、png、jpg等地圖格式；三維地圖支持json文件格式。 8.攝像頭管理 功能：添加、修改用于視頻聯動的攝像頭；給攝像頭劃分覆蓋區域。 9.報警管理 SDK接口提供各類報警管理：電子圍欄警示信息、呼叫記錄、SOS記錄、以及設備異常等。
