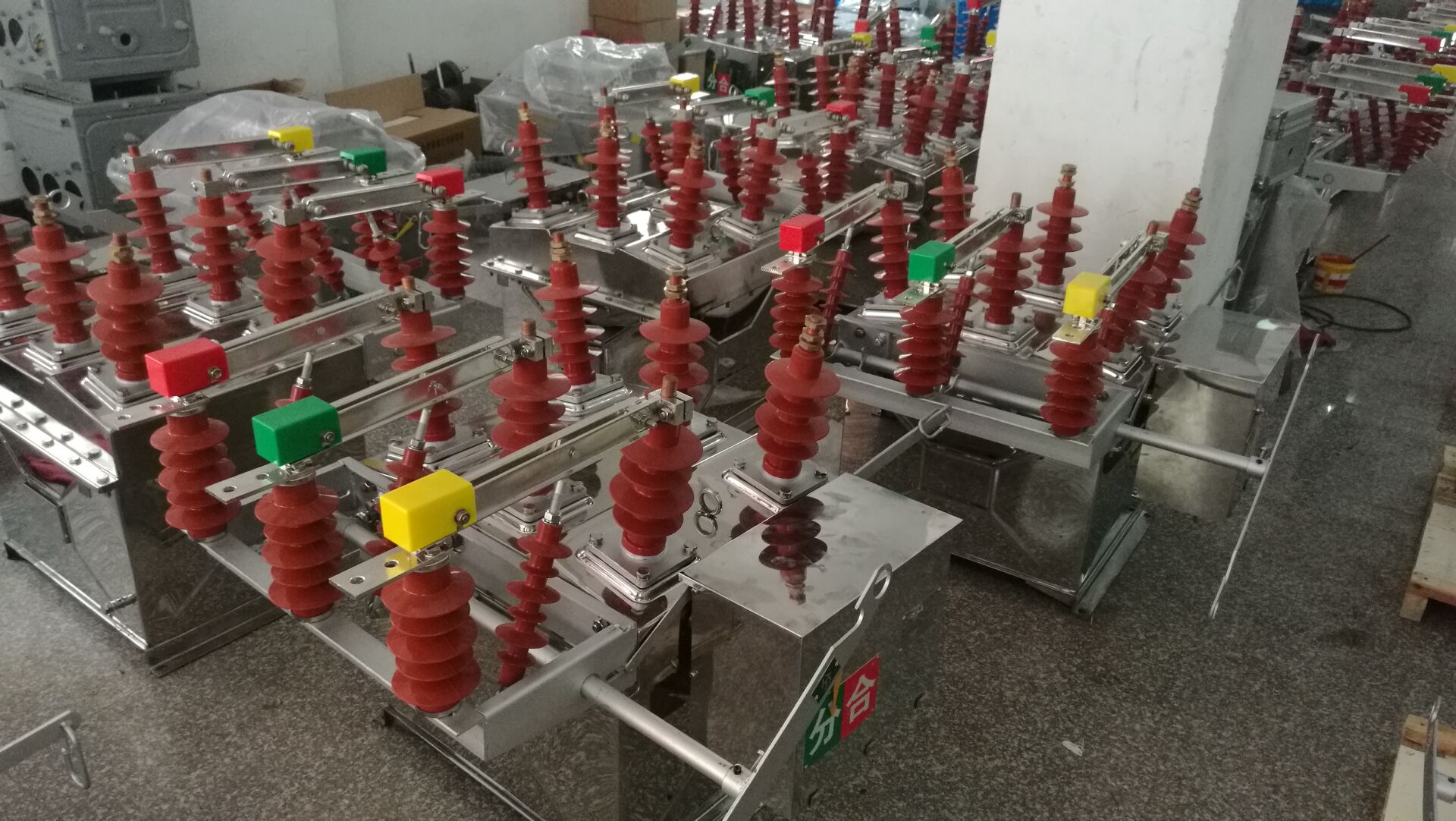

ZW8高壓真空斷路器

一、ZW8高壓真空斷路器概述 ZW8-12系列戶外交流高壓真空斷路器系三相交流50Hz、額定電壓為12KV戶外柱上安裝高壓開關設備，zw8系列真空斷路器主要用于12kV農網和城網的電力系統，作為分、合負荷電流、過載電流及短路電流之用，也可用于其它類似場所。是浙江川龍電氣有限公司主要產品線之一。【手機微信同號136-1663-0771-】ZW8-12型高壓真空斷路器是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。ZW8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作?？稍跀嗦菲鱾?cè)邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的智能看門狗控制器配合組成交流高壓分界真空度斷路器,自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用外置高壓電壓互感器結構。ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。 二、zw8真空斷路器功能原理 斷路器可配置手動操作機構(只可進行手動分合閘操作)或者電動操作機構(既可手動操作，也可電動操作)；zw8斷路器可配置防涌流饋線保護裝置，實現涌流延時和過流故障延時；斷路器可內置套管式電流互感器2～6個，變比大為1250/5，小為30/5；(其它特殊要求，可與制造廠商協商)。斷路器可配置外置電壓互感器，數量分別為1～2個；也可加高殼體內置電壓互感器，另可加裝熔斷器，數量1個；電壓互感器可以作為提供電源或檢測線路電壓用；還可以定制加高殼體，內置組合互感器,形成一體化預付費計量真空開關設備。根據計量要求不同可以內置兩個電流互感器兩個電壓互感器組合式互感器，組成兩元件高供高計計量箱?；蛘呷齻€電流互感器三個電壓互感器組成三元件計量箱。
