HB-II型截油排水閥 廠家貨源

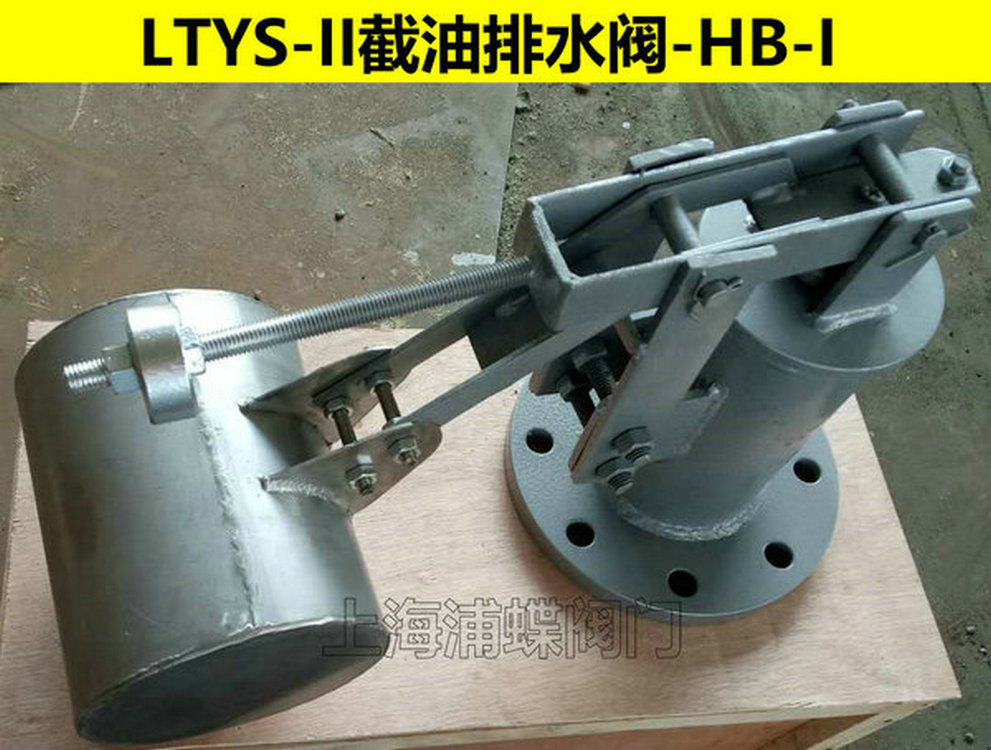

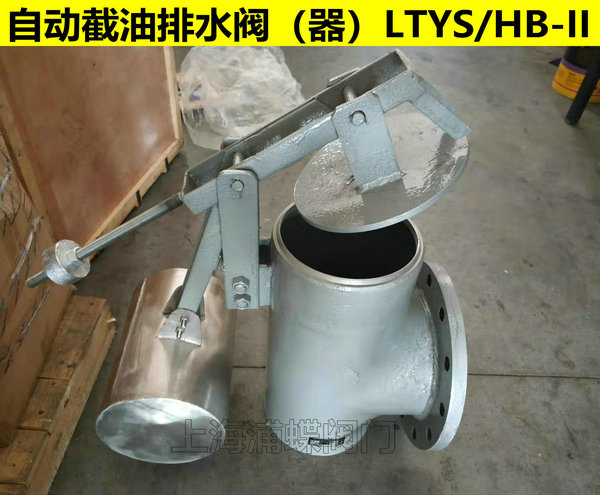

HB-II型截油排水閥 上海浦蝶品牌 產品型號：有HB-II,HB-A,HB-B,JPS等可選 一、工作原理 HB-II型截油排水閥/器是根據油水密度不同的特點，依靠浮筒在油水介質中的浮力差實現截油排水。當沉砂井里有水，且達到一定高度時浮筒上浮，通過杠桿只要較小的力就能將減壓閥打開，并使排水閥芯中的通氣孔打開，水從排水閥流入出水筒內，實現減壓，浮筒繼續上浮，將排水閥打開，水從排水閥進入出水筒內，由出水筒排水。沉砂井內的介質是油時，浮筒下沉，通過杠桿將減壓閥芯的通氣孔閉合，進而將排水閥關閉，阻止油品外泄。當天氣干干旱沉砂井內無水時，排水閥自動保持關閉狀態。當儲油罐區排放系統介質是油水混合狀態時，油水在沉砂井內分層，下部水由排水閥排出，油被截留在沉砂井內，只要收集沉砂井里的油即可。以此，實現了油灌區截油排水完全自動化。 二、HB-II型截油排水閥特點 1、采用無背壓的特殊設計結構，杠桿帶動閥針移動，使閥芯外壓力一致，杠桿繼續移動，針閥和閥門很靈活的一起開始排水，從而解決了減壓與排水閥不同步的現象，克服了關閉不嚴的缺點，確保灌區安全； 2、不需任何能源實現自動控制，安全、環保、經濟； 3、體積小、結構合理、無易損件、使用壽命長、不需補充水，使用維修方便； 4、有水時自動開啟，天旱無水時自動關閉，有油水混合物時實行油水自動分離，本設備24小時全天候工作，減輕了操作工下雨時開閥、天晴關閥的工作壓力，避免了跑油事故的發生。 三、HB-II型截油排水閥技術參數 1、公稱通徑：DN100、DN150、DN200、DN250、DN300、DN350、DN400 2、公稱壓力：≤0.25MPa，1.0MPa，1.6MPa，2.5MPa 3、法蘭標準：HG20592-97,4、適用介質密度：≤970kg／m3 HB-II型截油排水閥圖片： HB-II型截油排水閥 上海浦蝶品牌示例圖1 四、HB-II型截油排水閥尺規格寸 型號 通徑 MPa D L H HB-200-I/A DN200 PN1.0/1.6 219 800 385 HB-250-I/A DN250 PN1.0/1.6 273 850 495 HB-300-I/A DN300 PN1.0/1.6 325 900 520 HB-350-I/A DN350 PN1.0/1.6 377 950 520 HB-400-I/A DN400 PN1.0/1.6 426 1000 520 五、HB-II型截油排水閥使用方法 本產品直接安裝在油品罐區沉砂井內，直接與排水管連接，詳細尺寸參見中石化工業通用圖“總圖運輸通用圖集”SH104—2006《油品灌區水封閥安裝圖》。 1、打開包裝，按裝箱單清點設備； 2、先將出水筒法蘭與排水管彎頭下部法蘭連接： 3、將浮筒連接在水筒上； 4、安裝閥芯和杠桿連接浮筒與杠桿之間的撐桿； 5、安裝配重后即行投入使用； 長度L與排水管口徑（即截油排水閥口徑）對照表 排水管通徑 L長度 DN200 253 DN250 304 DN300 355 DN350 405 DN400 456 六，HB-II型截油排水閥安裝方法 1、油品罐區內通往沉砂井的排水溝必須設有隔柵，不得讓雜物流入沉砂井內，造成排水閥失靈。 2、安裝和沉砂井內的雜物時，工作人員上下要用爬梯，不得用浮筒作爬梯，否則會造成截油排水器閥門的泄露和杠桿的折彎或折斷。 3、要定時排水溝內的雜物和沉積物，否側會影響排水器閥的開啟和關閉。 4、要及時回收沉砂井內的積油。 5、本設備出廠前已調試好，不要自行調試。按照步驟組裝即可使用。 6、截油排水器的出水筒與排水管的連接必須保持垂直安裝。 七、HB-II型截油排水閥常見故障處理方法 HB-II型截油排水閥 上海浦蝶品牌示例圖2 故障現象 故障原因 處理方法 排水閥芯關閉不嚴，少量帶油 閥芯有雜物卡住 及時雜物 密封圈變形 更換密封圈 排水閥芯打不開，不能排水 浮筒與杠桿連接脫落 恢復杠桿與浮筒連接栓 用浮筒作爬梯使杠桿折彎、折斷 恢復杠桿 配重位置移動 重新調整配重 浮筒泄露 更換浮筒 沉砂井中沉積物過多 雜物 售后訂購及報價： 1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期, 2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修, 3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. HB-II型截油排水閥 上海浦蝶品牌
