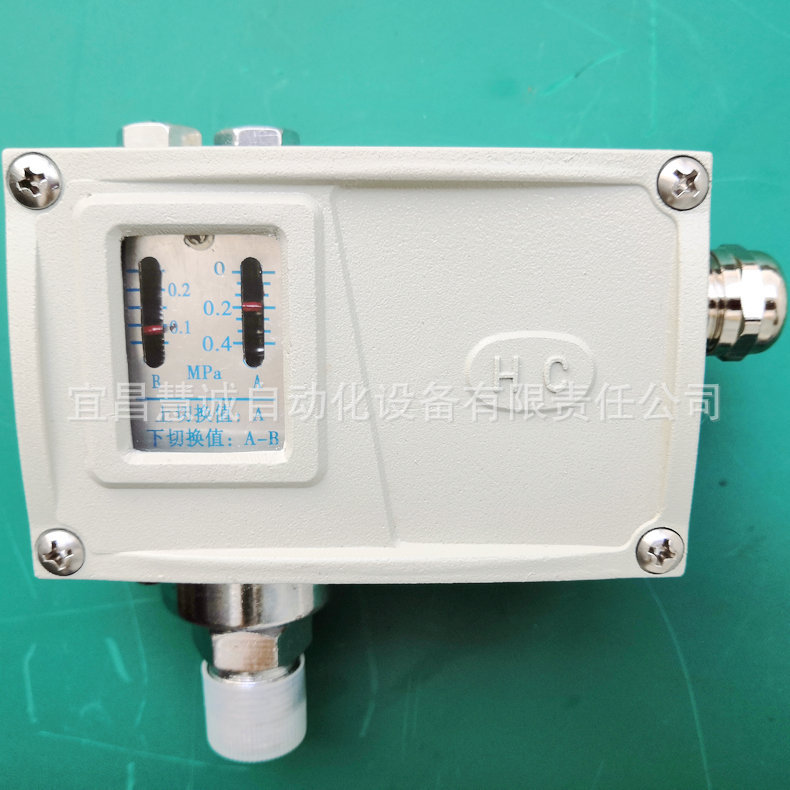

卡箍型衛生級隔膜壓力開關控制器

宜昌慧誠自動化設備有限責任公司優價生產的卡箍式隔膜壓力開關，衛生級壓力開關，衛生隔膜式壓力開關，卡箍型壓力開關，衛生級壓力控制器，衛生隔膜壓力控制器，卡箍式壓力控制器在石油、化工、冶金、電力、食品、制糖、醫藥等各行業或行業儀表有衛生要求的工藝流程中得到廣泛應用，在其自動化控制系統中起壓力保護的作用。其中不銹鋼膜片為全焊接工藝，其可靠性高，全焊接工藝模式能夠有效的防止漏液和誤動作；有較強的抗腐蝕性；金屬波紋管式控制器廣泛用于以上行業各種腐蝕氣體和液體，能夠做到比不銹鋼膜片式更高的壓力；橡膠膜片式控制器用于中性氣體和液體介質，主要應用于微小壓力和微差壓測量。 一、作用原理： 卡箍式隔膜壓力開關，衛生級壓力開關，衛生隔膜式壓力開關，卡箍型壓力開關，衛生級壓力控制器，衛生隔膜壓力控制器，卡箍式壓力控制器可分膜片式壓力開關和柱塞式壓力開關兩種形式，當測量介質壓力變化時，傳感器根據介質壓力的變化發生相應位移。同時通過相應的機構將作用力在微動開關觸點上。在此作用力下微動開關觸點相應產生位移，當位移量超過觸點行程時，微動開關發生通斷動作達到壓力保護及控制目的。 二、基本參數： 1、介質：無腐蝕性的氣體或液體； 2、外殼防護等級：IP65精密壓鑄鋁殼體； 3、重復性：≤4MPa±1.0%FS；＞4MPa±1.5%FS； 4、環境溫度：-40℃～+80℃，環境濕度：5%～95%； 5、抗振性：； 6、繼電器觸點容量： 1）AC380V 6A； 2）AC220V 5A； 3）24VDC 2A； 4）用戶自定； 7、開關接點型式：采用高性能單刀雙擲開關SPDT輸出形式。其中C—公共端接點、NC—常閉端接點、NO—常開端接點；動作方式為壓力上升C--NO通，壓力下降C--NC通。 8、壓力聯結接口： 1）、外螺紋M20×1.5與內螺紋ZG1/4″共為一體； 2）、內螺紋G1/4″； 3）、外螺紋M14×1.5； 4）、外螺紋M12×1.25； 5）、用戶自定； 9、電氣引線接口： 1）M18×1.5密封防護接頭； 2）用戶自定； 10、鋁殼體尺寸（長×高×厚）：103×65×50mm； 11、量程調節范圍： 量程序號 設定值調節范圍(MPa) 切換差值(MPa) 上限使用壓力（MPa） 不可調G 可調K 1 -0.1～0 ≤0.004 / 1.0 2 0～0.1 ≤0.006 / 1.0 3 0～0.16 ≤0.01 / 1.0 4 0～0.25 ≤0.015 0.02～0.1 1.0 5 0.02～0.4 ≤0.02 0.03～0.16 1.6 6 0.03～0.6 ≤0.025 0.05～0.24 1.6 7 0.05～1.0 ≤0.03 0.08～0.4 1.6 8 0.08～1.6 ≤0.04 0.12～0.64 3.2 9 0.12～2.5 ≤0.06 0.20～1.0 3.2 10 0.3～3.5 ≤0.08 0.30～1.6 4.0 11 0.4～4.0 ≤0.2 0.2～0.6 10 12 0.6～6.0 ≤0.3 0.3～0.9 10 13 1.0～10 ≤0.6 0.5～1.2 25 14 1.6～16 ≤1.0 0.6～1.8 25 15 2.5～25 ≤1.2 1.0～2.5 40 16 4.0～40 ≤1.8 1.6～4.0 50 五、選型定貨要求： 1、具體型號和使用功能； 2、現場使用環境條件及介質狀態； 3、過程聯接方式、接口形式及安裝方式； 4、上限靜壓值和差壓標度上限值； 5、如有特殊選型或安裝請訂貨時注明和提供相關技術要求。 6、用戶其它的功能、參數要求。 7.、介質、溫度、材料要匹配（高溫訂貨時請注明溫度）。 8、建議每一年檢驗一次。
