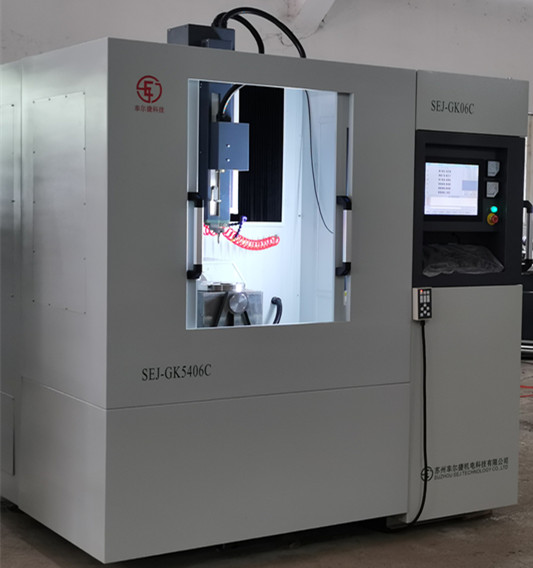

六軸精密數控電火花小孔機SEJ-GK5406C

六軸精密數控電火花小孔機SEJ-GK5406C 六軸精密數控電火花小孔加工機床其工作原理是利用連續上下垂直運動的細金屬銅管（稱為電極絲）作電極，對工件進行脈沖火花放電蝕除金屬成型。能直接從工件的斜面、曲面穿入，不受材料的硬度及韌性限制，除了能加工一般的導電材料外，還能順利加工不銹鋼、淬火鋼、硬質合金、高溫耐熱材料等其它一些難加工材料。 六軸精密數控電火花小孔機共有7個運動軸，其中6軸點位數控。主機采用C型結構。工作臺配置X、Y、A、C軸，完成工件各孔位置及角度的換位。其中X、Y為直角直線運動軸，A、C為回轉坐標軸。主軸頭配置了W、S、R三個軸，其中S為直線伺服運動軸，完成加工中電極的伺服進給。W軸為直線運動軸，帶動伺服主軸頭上下運動，完成導向器與工件之間位置的調整。R為旋轉軸，完成加工中電極的旋轉高壓導液，旋轉導電及電極的夾持。 六軸精密數控電火花小孔機SEJ-GK5406C性能 加工孔徑范圍一般在￠0.2-￠3mm。 深徑比可達200：1以上。 加工速度5-120mm/min。 數控軸X、Y、W、S運動軸均采用直線導軌、滾珠絲杠,精度高；A、C軸采用精密數控轉臺；自動高速進行深小孔加工。 采用交流伺服電機及驅動。 計算機采用工控機，工控機性能穩定，干擾小。帶USB接口。 數控軟件為自主開發六軸電火花小孔機軟件，可根據客戶要求定制。加工過程中，實際加工時間與設定時間偏差超過設定范圍時報警。具有自動對邊和找中心功能，采用G代碼編程和圖形化編程，可兼容CAD文件。 可以配置電火花銑槽功能。 機床整體大罩，包圍環保。 六軸精密數控電火花小孔機SEJ-GK5406C主要技術參數 工作臺行程 500×400mm W軸行程 300mm S軸行程 400mm C軸轉角 0-360° C盤直徑 250mm C盤承載 ≤50kg A軸轉角 ±90° 工作臺面至導向器距離 50-400mm 電極夾持范圍 Φ0.15~Φ3.0mm X Y W S A C驅動 交流伺服電機 移動當量 0.001mm/0.001° 定位精度 0.012mm 重復定位精度 0.006mm 工作液壓力 0-10Mpa 工作液種類 純水 加工電流 30A 主機外形尺寸 1400×2100×2200mm 各軸行程可根據客戶要求定制機床的規格。
