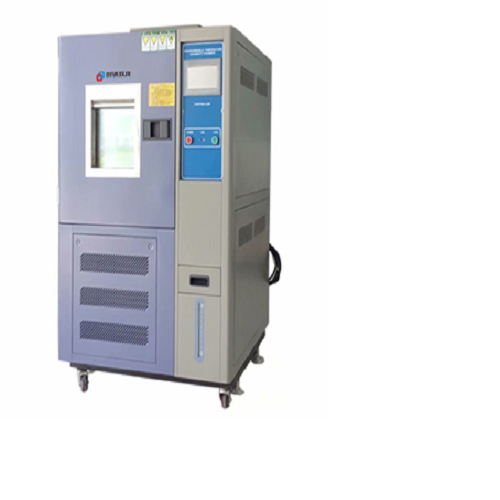

HTD-80高溫高濕試驗箱

滿足標準：

性能指標符合GB5170、2、3、5、6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求

電工電子產品基本環境試驗規程試驗A：低溫試驗方法GB 2423.1-89（IEC68-2-1）

電工電子產品基本環境試驗規程試驗B：高溫試驗方法GB 2423.2-89（IEC68-2-2）

電工電子產品基本環境試驗規程試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）

電工電子產品基本環境試驗規程試驗Da：交變濕熱試驗方法GB/T423.4-93（IEC68-2-30）

控制方式與特色：

平衡調溫控制系統（B），以P.I.D.方式控制SSR，使系統之加熱加濕量等于濕熱損耗量，故能長期穩定的使用。

一、性能：指氣冷式在室溫20℃，空載時

1.1型號：參照下表

1.2內箱尺寸：參照下表

HTD-80高溫高濕試驗箱試驗室空間：寬400X高500X深400mm

1.3溫度范圍：+65℃→+150℃

1.4溫度波動度：±0.5℃

1.5溫度偏差：≤±2℃

1.6升溫時間：約4度/min分鐘（空載非線性）

1.7降溫時間：自然降溫

1.8濕度范圍：75%～95%R.H

1.9濕度波動度：±3%R.H.

1.10濕度偏差：≤3%

1.11溫濕度控制范圍：

二、結構及材質：

A.內箱材質：不銹鋼板（SUS #304 1.0mm厚）

B.外箱材質：不銹鋼板經霧化處理或烤漆（SUS #304 1.0mm厚）

C.保溫材質：硬質Polyurethane發泡及玻璃棉

D.送風循環系統：

（1）90W馬達

（2）不銹鋼加長軸心

（3）多翼式扇葉（SIRCCO FAN）

E.箱門：單片門，單窗口，左開，把手在右手邊

（1）窗口270x360x40mm 3層真空層

（2）平面嵌入式把手

（3）后鈕：SUS #304

三、冷凍系統：

A.壓縮機：法國全密式壓縮機

B.冷媒：環保冷媒4A

C.冷凝器：鰭片式附散熱馬達

D.蒸發器：鰭片式多段式自動負載容量調整

E.其他附件：干燥劑，冷媒流量窗口，修理閥

F.膨脹系統：容量控制之冷凍系統

四、hugetall控制系統：

全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入數據，溫濕度同時可程式控制，曲線顯示，設定值/顯示值曲線。支持U盤直接導出溫濕度記錄數據，可分別顯示多種警報，故障發生時可通過屏幕顯示故障，故障，誤操作。多組PID控制機能，精密監控功能，且以數據形式顯示于屏幕上.

1.控制器規格：

a.精度：溫度±0.1℃＋1digit、濕度±1%RH＋1digit

b.分辨率：溫度±0.01，濕度0.1%R.H.

c.具有上下限待機及警報功能

d.溫濕度入力信號選擇PT 100Ω×2（干球及濕球）

e.溫濕度變換出力：4～20MA

f.6組P.I.D控制參數設定，P.I.D自動演算，干濕球自動校正

2.畫面顯示功能：

a.觸摸式輸入，屏幕直接顯示選項

b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）

c.可顯示目前執行程序號碼，段次，剩余時間及循環次數

d.運轉累計時間功能

e.溫濕度程序設定值以圖形曲線顯示，具即時顯示程序曲線執行功能

f.具單獨程序編輯畫面，直接輸入溫濕度及時間

3.程序容量及控制功能：

a.可使用的程序組：100組

b.可使用的記憶容量：共5000SEGMENTS

c.可重復執行命令：每一個命令可達9999次

d.程序之制作采對談式，具有編輯、、插入等功能

e.SEGMENTS時間設定0～530Hour59Min

f.具有斷電程序記憶，復電后自動啟動并接續執行程序功能（可保存10年以上）

g.程序執行時可即時顯示圖形曲線

h.具有日期，時間調整功能

i.按鍵及畫面鎖定（LOCK）功能

五、標準配置：

A.電源線4.0 mm?x3蕊

B. USB導出端子一個

C.不銹鋼SUS #304方型沖孔鋼板置物架2片

D.不銹鋼可調整間距40mm置物架軌道2組

E. 11W節能照明窗口燈一支

F.機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只，硅膠塞頭1只。

G.標準測試用不織布1片

H.控制器使用說明書一套，操作說明書一套

六、周圍環境：

（1）.可容許使用溫度范圍0~35℃

（2）.性能保證范圍：5~35℃

（3）.相對濕度：不大于85%

（4）.大氣壓：86～106Kpa

（5）.周圍無強烈振動

（6）.無陽光直接照射或其他熱源直接照射

（7）.自然排水口：※排水管中途不得有凸起，房屋地面不得有的傾斜.

七、加濕用水供水條件：純凈水

八、使用電源：AC 220V/4.5KW（按不同規格）
