詳細信息（LA301型快速連接器）

品牌： 其他
型號： LA-301
加工定制： 是
種類： 快速接頭
材質： 不銹鋼

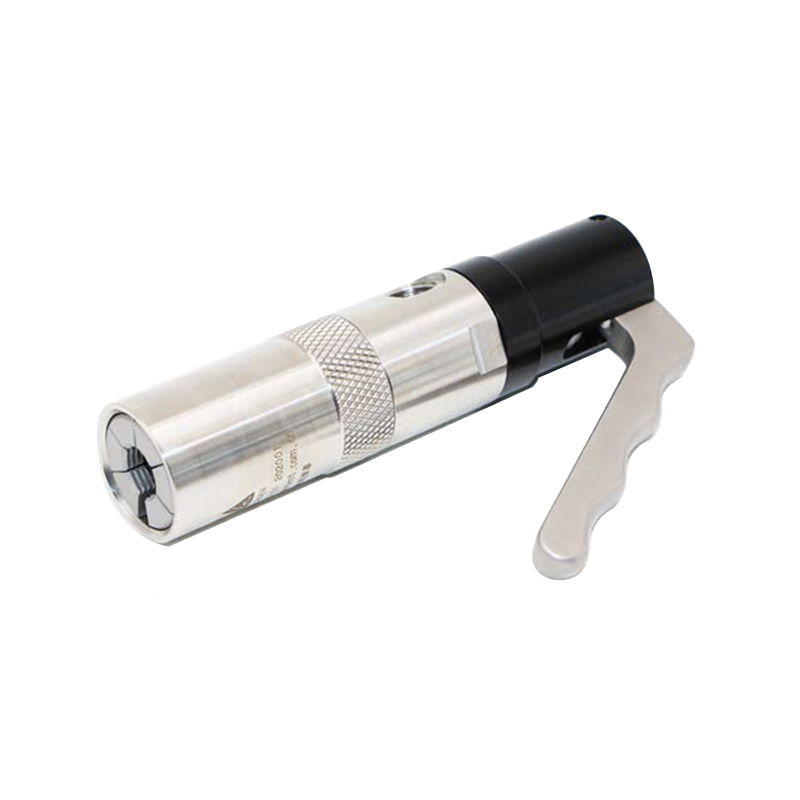

LA301型快速連接器

【1 LA301 型快速連接器】
LA301 系列快速連接器，用于外螺紋部件的氣密性測試或壓力測試，瞬間連接，可顯著提高測試過程
的連接效率和可靠性。特殊應用：既可提供更長或更短的快速連接器；也可以作為堵頭來提供。
【操作步驟】
1、按下手柄，將待測試件螺紋插入快速連接器內;
2、松開手柄，快速連接器就此連接上。
【工作壓力】入口 B：從真空高可達 350 bar。
【機體材料】主要結構部件采用耐腐蝕性不銹鋼和鋁合金材質；可根據客戶需求進行其它設計。
【密封材料】主密封使用橡膠（NBR）。
【泄露率】 10 -3 mbar×l/s (10 -4 Pa×m 3 /s)
*此為標準品低泄漏率；我們可以按需求提供更低泄漏率的裝置；這取決于客戶提供的詳細規格（測試方法，測試溫度和測
試壓力）以及客戶所提供樣品的品質（即密封面表面處理情況，粗糙度和尺寸允許公差）。
【工作溫度】 +5 ℃ ～ +80 ℃
33
【規格尺寸 (mm) 】
外形尺寸 B B D D L L L1
1 G1/8" 33 134.7 86.4
2 G1/4" 40 137.2 86.4
3 G3/8" 52 137.2 86.4
【1 LA301 型的技術參數】
公制 ISO 螺紋管連接依據 DIN 3902
外形尺寸
螺紋 A A
( ( 外螺紋) )
大直徑 DI 大工作壓力
Lmin*
(mm)
系列快速連接器零件號堵頭零件號
1 M8×1.0 4 100 bar 8 LL LA301-M0200A-P LA301-M0200AP
1 M10×1.0 6 100 bar 8 LL LA301-M200A LA301-M200A-P
1 M12×1.0 8 100 bar 9 LL LA301-M201-01A-P LA301-M201A-01-P
1 M12×1.5 6 350 bar 10 L LA301-M201A LA301-M201A-P
1 M14×1.5 8 250 bar 10 L LA301-M202A LA301-M202A-P
1 M16×1.5 10 250 bar 11 L LA301-M203A LA301-M203A-P
2 M18×1.5 12 250 bar 11 L LA301-M204A LA301-M204A-P
2 M22×1.5 15 250 bar 12 L LA301-M206A LA301-M206A-P
3 M26×1.5 18 250 bar 12 L LA301-M208A LA301-M208A-P
3 M30×2.0 22 10 bar 14 L LA301-M211-02A-P LA301-M211A-02-P
1 M14×1.5 6 10 bar 12 S LA301-M202B LA301-M202B-P
1 M16×1.5 8 350 bar 12 S LA301-M203B LA301-M203B-P
2 M18×1.5 10 350 bar 12 S LA301-M204B LA301-M204B-P
2 M20×1.5 12 350 bar 12 S LA301-M205B LA301-M205B-P
2 M22×1.5 14 350 bar 14 S LA301-M206B LA301-M206B-P
3 M24×1.5 16 350 bar 14 S LA301-M207B LA301-M207B-P
3 M30×2.0 20 10 bar 16 S LA301-M211-02B-P LA301-M211B-02-P
*Lmin ：短螺紋長度
34
公制 ISO 螺紋管連接依據 DIN 7631 / DIN 7647
外形尺寸
螺紋 A A
( ( 外螺紋) )
大直徑 DI 大工作壓力
Lmin*
(mm)
快速連接器零件號堵頭零件號
1 M10×1.0 3 350 bar 8 LA301-M200C LA301-M200C-P
1 M12×1.5 4 350 bar 10 LA301-M201C LA301-M201C-P
1 M14×1.5 6 350 bar 10 LA301-M202C LA301-M202C-P
1 M16×1.5 7 350 bar 11 LA301-M203C LA301-M203C-P
2 M18×1.5 9 350 bar 11 LA301-M204C LA301-M204C-P
2 M20×1.5 11 350 bar 11 LA301-M205C LA301-M205C-P
2 M22×1.5 11 350 bar 12 LA301-M206C LA301-M206C-P
3 M26×1.5 14 350 bar 12 LA301-M208C LA301-M208C-P
3 M30×1.5 18 350 bar 14 LA301-M211C LA301-M211C-P
*Lmin ：短螺紋長度
英制直管螺紋依據 DIN ISO228- -1 1 標準
外形尺寸
螺紋 A A
( ( 外螺紋) )
大直徑
DI
大工作壓力
Lmin*
(mm)
快速連接器零件號堵頭零件號
1 G1/8” 5.0 20 bar 12 LA301-G100 LA301-G100P
1 G1/4” 6.0 20 bar 12 LA301-G101 LA301-G101P
1 G3/8” 9.0 20 bar 12 LA301-G102 LA301-G102P
2 G1/2” 14.5 20 bar 12 LA301-G103 LA301-G103P
3 G3/4” 18.0 20 bar 12 LA301-G105 LA301-G105P
3 G1” 18.0 20 bar 15 LA301-G106 LA301-G106P
*Lmin ：短螺紋長度
NPT- - 螺紋（依據 ANSI/ASME B 1.20- -3 1983 標準）
外形尺寸
螺紋 A A
( ( 外螺紋) )
大直徑 DI 大工作壓力
Lmin*
(mm)
快速連接器零件號堵頭零件號
1 NPT 1/8” 5.0 350 bar 9.7 LA301-N100 LA301-N100P
1 NPT 1/4” 7.0 350 bar 14.0 LA301-N101 LA301-N101P
1 NPT 3/8” 10.5 350 bar 14.0 LA301-N102 LA301-N102P
2 NPT 1/2” 14.0 350 bar 19.0 LA301-N103 LA301-N103P
3 NPT 3/4” 18.0 350 bar 19.0 LA301-N105 LA301-N105P
3 NPT 1” 24.0 350 bar 20.5 LA301-N106 LA301-N106P
35
依據 SAE J512 (45 °錐角3 ), SAE J513 標準
外形尺寸螺紋 A( 外螺紋) ) Lmin* （ mm ）大工作壓力快速連接器零件號堵頭零件號
1 UNF 5/16”-24 11.0 350 bar LA301-S0100A LA301-S0100A-P
1 UNF 3/8”-24 11.2 350 bar LA301-S100A LA301-S100A-P
1 UNF 7/16”-20 12.7 350 bar LA301-S101A LA301-S101A-P
1 UNF 1/2”-20” 14.2 350 bar LA301-S102A LA301-S102A-P
1 UNF 5/8”-18 15.7 350 bar LA301-S0104A LA301-S0104A-P
2 UNF 11/16”-16 17.5 350 bar LA301-S104A LA301-S104A-P
2 UNF 3/4”-16 19.0 350 bar LA301-S105A LA301-S105A-P
2 UNF 7/8”-14 22.4 350 bar LA301-S106A LA301-S106A-P
3 UNF 1 1/16”-12 25.4 350 bar LA301-S107A LA301-S107A-P
*Lmin ：短螺紋長度
依據 SAE J514 JIC37 °標準
外形尺寸
螺紋 A A
( ( 外螺紋) )
Lmin* （ mm ）大工作壓力快速連接器零件號堵頭零件號
1 UNF 5/16”-24 11.4 350 bar LA301-S0100B LA301-S0100B-P
1 UNF 3/8”-24 12.2 350 bar LA301-S100B LA301-S100B-P
1 UNF 7/16”-20 14.0 350 bar LA301-S101B LA301-S101B-P
1 UNF 1/2”-20” 14.0 350 bar LA301-S102B LA301-S102B-P
1 UNF 9/16”-18 14.1 350 bar LA301-S103B LA301-S103B-P
2 UNF 3/4”-16 16.7 350 bar LA301-S105B LA301-S105B-P
2 UNF 7/8”-14 19.3 350 bar LA301-S106B LA301-S106B-P
3 UNF 1 1/16”-12 21.9 350 bar LA301-S107B LA301-S107B-P
*Lmin
