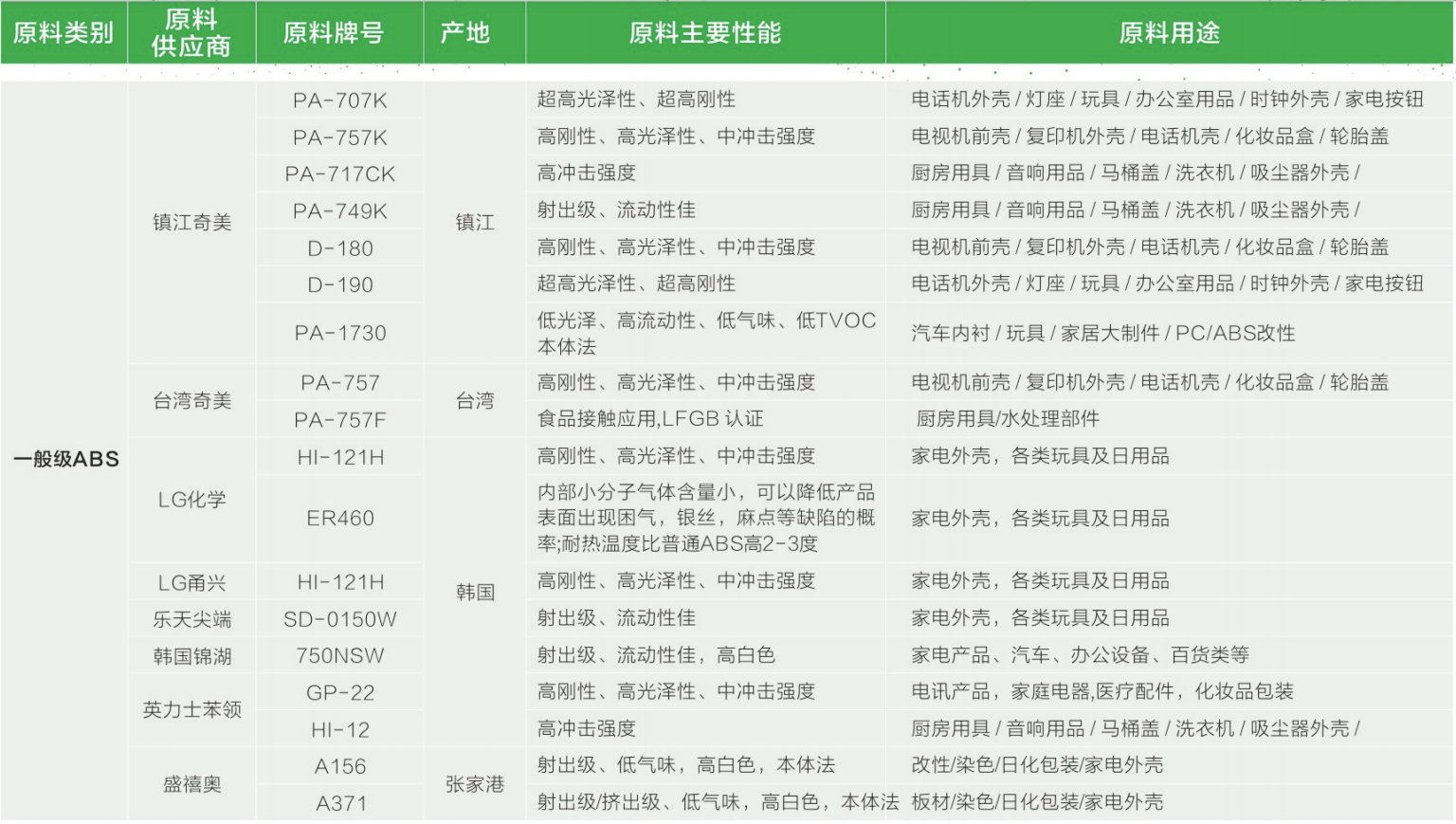

鎮(zhèn)江奇美ABS代理銷售757K 707K 749K 757KF d-180 d-190

主要特性 塑料ABS樹脂是將PB，PAN，PS的各種性能有機地統(tǒng)一起來，兼具韌，硬，剛相均衡的優(yōu)良力學性能。ABS是腈、和的三元共聚物，A代表腈，B代表，S代表。經過實際使用發(fā)現(xiàn):ABS塑料管材，不耐腐蝕，遇就粉碎性破裂。 由于具有三種組成，而賦予了其很好的性能;腈賦予ABS樹脂的化學穩(wěn)定性、耐油性、一定的剛度和硬度;使其韌性、沖擊性和耐寒性有所提高;使其具有良好的介電性能，并呈現(xiàn)良好的加工性。 大部分ABS是無毒的，不透水，但略透水蒸氣，吸水率低，室溫浸水一年吸水率不超過1%而物理性能不起變化。ABS樹脂制品表面可以拋光，能得到高度光澤的制品。 ABS具有優(yōu)良的綜合物理和機械性能，極好的低溫抗沖擊性能。尺寸穩(wěn)定性。電性能、耐磨性、抗化學藥品性、染色性、成品加工和機械加工較好。ABS樹脂耐水、無機鹽、堿和酸類，不溶于大部分醇類和烴類，而容易溶于醛、酮、酯和某些中。ABS樹脂熱變形溫度低可燃，耐候性較差。熔融溫度在217~237℃，熱分解溫度在250℃以上。如今的市場上改性ABS材料，很多都是摻雜了水口料、再生料。 導致客戶成型產品性能不是很穩(wěn)定。 物料性能 綜合性能較好,沖擊強度較高,化學穩(wěn)定性,電性能良好; 與372有機玻璃的熔接性良好,制成雙色塑件,且可表面鍍鉻,噴漆處理; 有高抗沖、高耐熱、阻燃、增強、透明等級別; 流動性比HIPS差一點，比PMMA、PC等好，柔韌性好; 適于制作一般機械零件,減磨耐磨零件,傳動零件和電訊零件。 成型性能 無定形材料,流動性中等,吸濕大,必須充分干燥,表面要求光澤的塑件須長時間預熱干燥80-90度,3小時; 宜取高料溫,高模溫,但料溫過高易分解(分解溫度為>270度).對精度較高的塑件,模溫宜取50-60度,對高光澤.耐熱塑件,模溫宜取60-80度; 如需解決夾水紋，需提高材料的流動性，采取高料溫、高模溫，或者改變入水位等方法; 如成形耐熱級或阻燃級材料，生產3-7天后模具表面會殘存塑料分解物，導致模具表面發(fā)亮，需對模具及時進行清理，同時模具表面需增加排氣位置; 冷卻速度快，模具澆注系統(tǒng)應以粗，短為原則，宜設冷料穴，澆口宜取大，如:直接澆口，圓盤澆口或扇形澆口等，但應防止內應力增大，必要時可采用調整式澆口。模具宜加熱，應選用耐磨鋼; 料溫對塑件質量影響較大，料溫過低會造成缺料，表面無光澤，銀絲紊亂料溫過高易溢邊，出現(xiàn)銀絲暗條，塑件變色起泡; 模溫對塑件質量影響很大，模溫低時收縮率，伸長率，抗沖擊強度大，抗彎，抗壓，抗張強度低。模溫超過120度時，塑件冷卻慢，易變形粘模，脫模困難，成型周期長; 成型收縮率小，易發(fā)生熔融開裂，產生應力集中，故成型時應嚴格控制成型條件，成型后塑件宜退火處理; 熔融溫度高，粘度高，對剪切作用不敏感，對大于200克的塑件，應采用螺桿式注射機，噴嘴應加熱，宜用開暢式延伸式噴嘴，注塑速度中高速。
