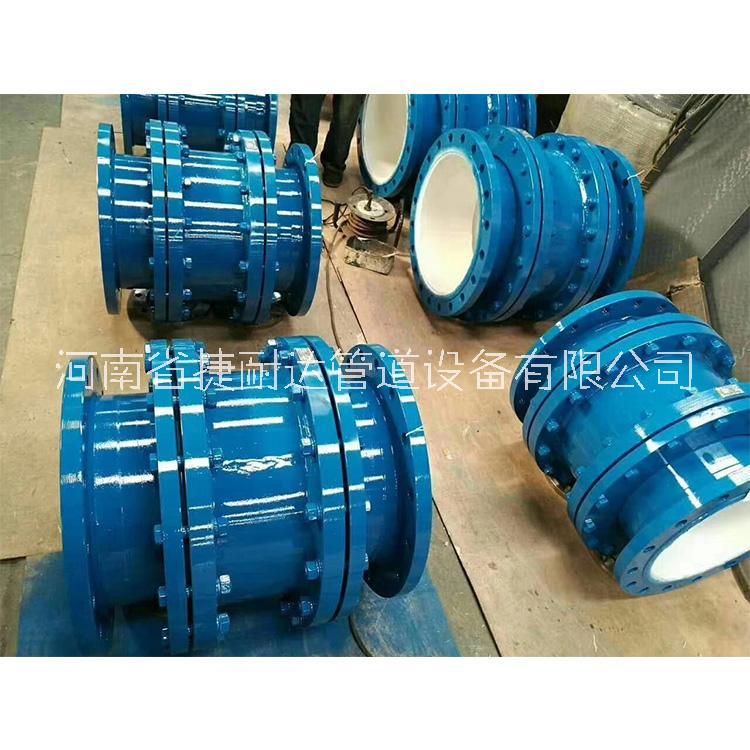

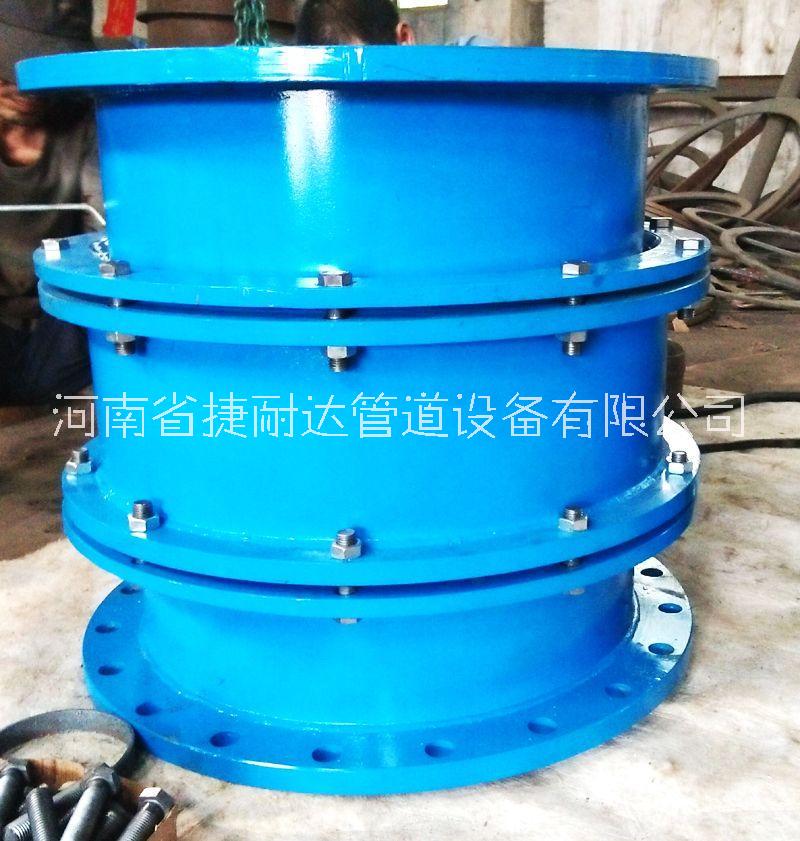

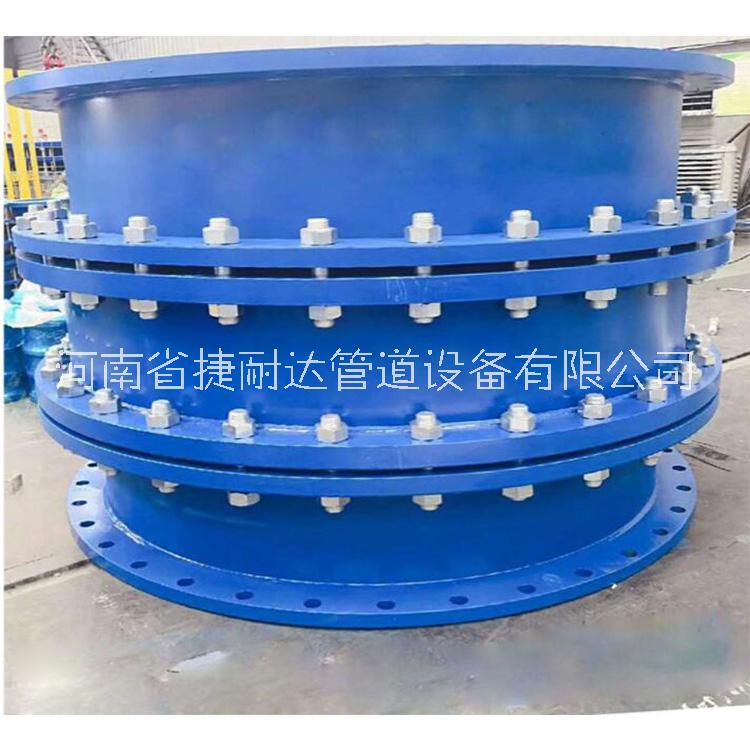

D型大撓度松套補償接頭 河南省捷耐達廠家批發

D型大撓度伸縮接頭產品特點：其主要結構有短管法蘭.壓蓋.滑動管和密封裝置等組成。 D型大撓度伸縮接頭(補償接頭)大撓度伸縮接頭又稱D型大撓度補償接頭是并結合實情基礎上研究開發的一種新型管道連接器。 主要功能：它采用獨特的抗軸力設計，結構簡單.密封.抗拉脫力強，D型大撓度伸縮接頭(補償接頭)大撓度伸縮接頭又稱D型大撓度補償接頭、新型管道連接器。其主要結構有短管法蘭.壓蓋.滑動管和密封裝置等組成。它采用獨特的抗軸力設計，結構簡單.密封.抗拉脫力強。具有較大的可撓量和伸縮量，適用于工況惡劣.地形復雜場。 大度松套補償伸縮接頭的作用： 大撓度松套補償伸縮接頭有短管法蘭、本體、壓蓋、擋圈、限位塊、密封圈、壓緊機構組成，用于吸收軸向位移和撓度為6°至7°的角向位移的管道松套連接的裝置。大撓度松套補償接頭，它包括同軸線間隔設置的、外端口帶有連接法蘭的兩伸縮內套筒，分別設置在兩伸縮內套筒內端口外周面上的限位圈，和間隙套裝在兩伸縮內套筒外周面上的外套筒，以及分別通過壓蓋設置在外套筒兩端口翻邊處的橡膠密封環；所述橡膠密封環的環面開設有Ｖ形環槽，在外套筒兩端口翻邊的外側面上開設有與橡膠密封環Ｖ形環槽相扣合的Ｖ形槽。本實用新型優點在于將所述密封環改進為Ｖ形環槽結構，并與開設在外套筒端口翻邊外側面上的Ｖ形槽相扣合；這樣，橡膠密封環Ｖ形環槽的唇口對著外套筒內腔受壓面，因此，管道內腔工作壓力越大，唇口張開貼覆在內套筒外周面上的壓力隨之增大，提升了密封效果。 產品優勢 D型大撓度松套補償接頭在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸。具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。給長距離管路因溫差伸縮起到了很好的調節作用。 產品特點 1補償吸收管道受熱應力引起的位移量。 2吸收設備振動，減少設備振動對管道的影響。 3克服地陷等因素對管道的危害。 零部件材料 序號Item 名稱Name 數量Quality 材料Material 1 短管法蘭short pipe flange 2 Q235、20、不銹鋼 Q235、20、stainless steel 2 固定螺柱fixed bolt - Q235 3 固定螺母fixed nut - Q235 4 壓蓋gland 2 Q235、20、不銹鋼 Q235、20、stainless steel 5 滑動管sliding tube 1 Q235、20、不銹鋼 Q235、20、stainless steel 6 螺栓bolts 1 Q235、35、不銹鋼 Q235、35、stainless steel 7 螺母nut - Q235、35、不銹鋼 Q235、35、stainless steel 8 限位塊limit block 2 Q235、20 9 擋圈ring 2 Q235、20 10 密封圈gasket 2 NBRFPMNBR
