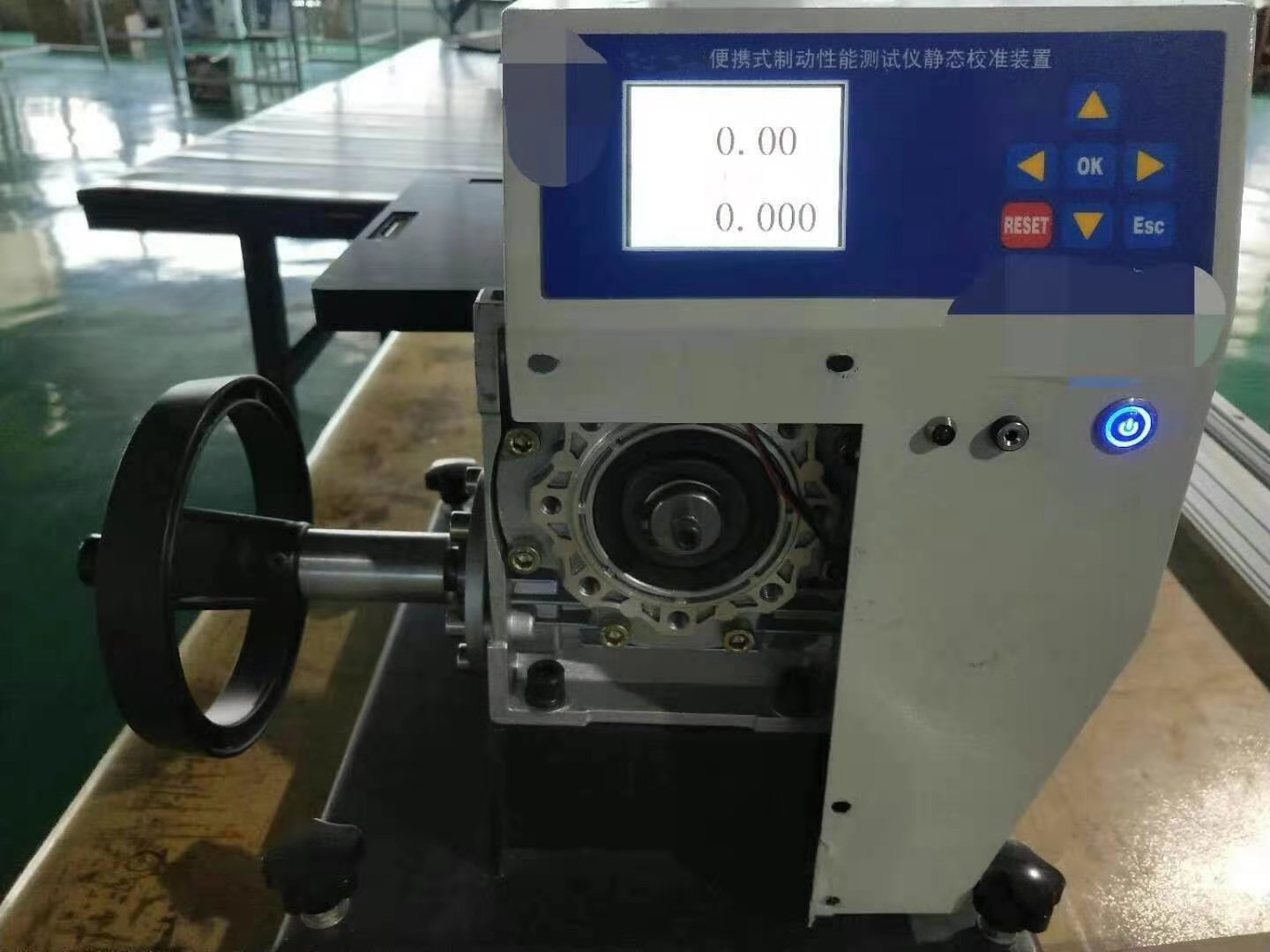

供應TZ-10A型制動儀標定裝置

制動儀標定裝置使用說明書 一、 概述 本裝置采用高精度分度頭，配合高精度旋轉編碼器，能同時以機械和電子方式測出旋轉角度，計算出對應的靜態制動儀傳感器理論加速度值。主要用于檢定機構或單位，對便攜式制動測試儀加速度傳感進行檢定和標定。如下圖1所示。 圖1 主要技術參數： 1、 角度分辨率 0.025度 2、 示值誤差：0.025度。 3、 對應加速度分辨率 0.001m/s?。 4、 角度測量范圍 +-90度。 二、 使用說明 1、 機械調零：將裝置安放在堅固厚實的桌面上，裝上手輪搖柄，順時針旋轉手輪，使水平托板旋轉，使零刻度對準零位指針。注意接近零度時要緩慢操作，防止過頭后，再反轉，增加傳動空程間隙誤差。 2、 調水平：把精度水平儀(0.02mm/m)小心放在托板上，與分度頭軸線平行，如圖2，3所示，用扳手緩慢調整底座支腿螺栓（一般調左側支腿），使水平泡居中，再把水平儀橫放，如圖3所示，即與分度頭軸線垂直。同樣調支腿（一般調右內側支腿），使水平泡居中，反復調整托板的軸向和徑向水平，至兩個方向均水平，即可鎖緊支腿的鎖緊螺母，再次用水平儀校準，若有偏差，須再次微調，直到完全水平。取下水平儀。 圖2 圖3 3、 標定：打開電源，屏幕點亮，保持儀器在水平的情況下，在開機界面依次快速按下左鍵、右鍵，此時屏幕左上角顯示 標定，右上角提示右鍵取零，按右鍵，取零位點，然后儀器右上角提示旋轉至參照點，此時轉動手輪將平板調至參考點，如圖4. 到達參考點后，儀器右上角提示消失，按ESC或者關機即可，完成標定。 圖4 4、 正常使用 (1).開機后，電子調零：儀器屏幕左上角顯示 測量，右上角顯示:旋轉至參考點，首先手動旋轉水平托板至參照點進行自動修正，在分度頭上，有個黃色標簽，此位置為設備安裝時的電子參考點，轉動手輪，使平板左下角旋轉接近參考點位置，直到屏幕右上角的提示xiaochu，對應的加速度值開始正常顯示，此時儀器顯示的角度和加速度值為對應準確值，自校準完畢。即可進行對加速度傳感器的檢定。 (2)裝上立柱螺桿，手?jǐn)Q螺母，壓板，如圖1所示，將傳感器的基準面放在平板上，側面靠在分度頭基準面上，用壓板壓住，注意手?jǐn)Q螺母不要擰的過松或過緊，使傳感器小盒移位或變形，影響檢測精度。必要時可以在壓板和小盒之間墊上膠墊。按標準，旋轉托板至各個規定的角度，屏幕上方顯示角度，下方顯示理論的加速度值，將此值與被測便攜式制動儀的動態加速度值比對，判定制動儀是否合格 。 （3）托板上有3對立柱安裝螺孔，如圖所示，以適應不同大小形狀的制動儀傳感器，傳感器側邊無法靠在分度頭基準面時，應用直角拐尺修正，使傳感器前進方向 與托板平臺旋轉軸保持垂直，然后再壓緊。 圖5 5、 組裝：如圖6所示，為防止運輸損壞，水平托板與分度頭分開包裝，客戶收貨后需重新組裝，將兩個高強度螺栓穿過拐角板上的孔，與分度頭基準面內部的滑塊螺母聯結擰緊。 圖6 6、 注意事項： （1） 若顯示誤差偏大，可重新進行校準水平零點。 （2） 儀器內部有鎳氫電池，注意及時充電。 （3） 本裝置為精密儀器，注意輕拿輕放，防震，防潮。 （4） 分度頭約半年加注少許潤滑油，非漆面適當保持油膜保護，防止生銹。
