產品名稱：上海電動焊接閘閥廠家銷售、價格實惠、廠家定制【上海唐瑪泵閥有限公司】
- 價格： ￥ 電議
- 聯系廠家：13636601493
- 傳真：021-67250146
- 郵箱：709616359@QQ.com
- 地址：上海市金山區亭林鎮林吉路1502號
產品詳情
產品參數
品 牌：上海唐瑪 型號：Z960Y、Z961Y、Z962Y 連接形式：焊接 主體材料：鑄鐵 公稱通徑：參數值 適用介質：水 材質：碳鋼 密封形式：軟密封型 標準：參數值 外形：大型 流動方向：單向 驅動方式：電動
產品特點
上海電動焊接閘閥廠家Z960Y/Z961Y/Z962Y電動焊接閘閥、電動電站閘閥 Z960Y/Z961Y/Z962Y電動焊接閘閥執行標準 1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/B595-93的規定。 2、結構長度接E101的規定或按用戶提供的尺寸。 3、焊接坡口按電力工業管理標準78DG的規定或按用戶提供的尺寸。
Z960Y/Z961Y/Z962Y電動焊接閘閥性能規范
| 型號 | 工程壓力PN（MPa） | 試驗壓力 | 工作壓力（MPa） | 工作溫度（℃） | 適用介質 | ||||||
| 強度試驗 | 密封試驗/上密封試驗 | ||||||||||
| 250 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 | |||||
| 32 | 48.0 | 36.0 | - | ≤425 | ||||||
| | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 | |||||
| | 48.0 | 36.0 | P5417 | ≤540 | ||||||
Z960Y/Z961Y/Z962Y電動焊接閘閥主要零件材料
| 零件名稱 | 材料牌好 | ||
| 閥體 | WCB | WC6 | WC9 |
| 閘板 | WCB | WC6 | WC9 |
| 閥蓋 | 25 | 12Cr1VA | |
| 閥桿 | 1Cr17Ni2 | 200Cr1VA | |
| 閥座 | 25 | 12CrMo1VA | |
| 密封環 | S軟鋼（增強柔性石墨） | S軟鋼 | F軟鋼 |
| 填料 | 增強柔性石墨 | ||
| 支架 | WCB | WCB或WC6 | |
| 閥桿螺母 | 45（ZCuZn25AI6Fe3Mn3) | ||
| 四開環 | 1Cr13 | 20CrMo1VA | |
Z960Y/Z961Y/Z962Y電動焊接閘閥主要外形尺寸及連接尺寸
| 公稱通徑DN（mm） | 型號 壓力（PN） | d | L | H | L1 | L2 | 電動裝置型號 |
| 100 | Z61Y-250型 Z961Y-250型 | 84 | 406 | 1164 | 437 | 277 | DZW45 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | |
| 100 | Z61Y-320型 Z961Y-320型 | 96 | 533 | 1236 | 437 | 277 | DZW60 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | |
| 175 | Z61Y-P54100型 Z961Y-P54100型 | 148 | 762 | 1650 | 554 | 309 | DZW180 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | |
| 125 | Z61Y-P54170型 Z961Y-P54170型 | 98 | 630 | 1230 | 437 | 277 | DZW60 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | |
| 300 | 278 | 1397 | 2265 | 764 | | DZW500 | |
| 325 | 310 | 1449 | 2265 | 690 | 398 | DZW500 | |
| 350 | 338 | 1550 | 2536 | 716 | | CMC-4 |
電動焊接閘閥，電動電站閘閥，高溫高壓電動電站閘閥，Z961Y電動焊接閘閥

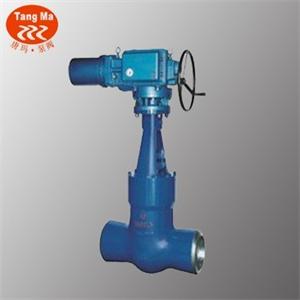

產品實拍
