產品介紹

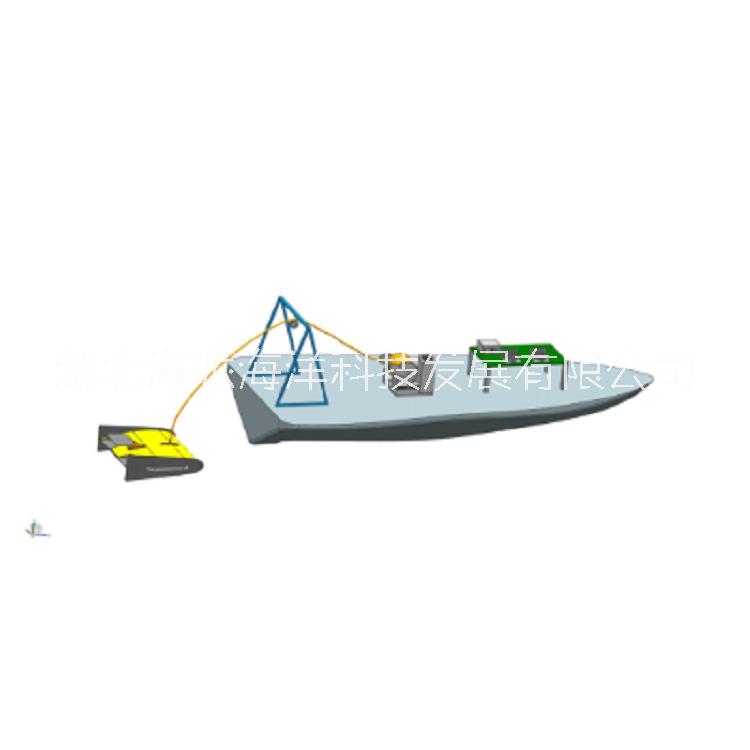

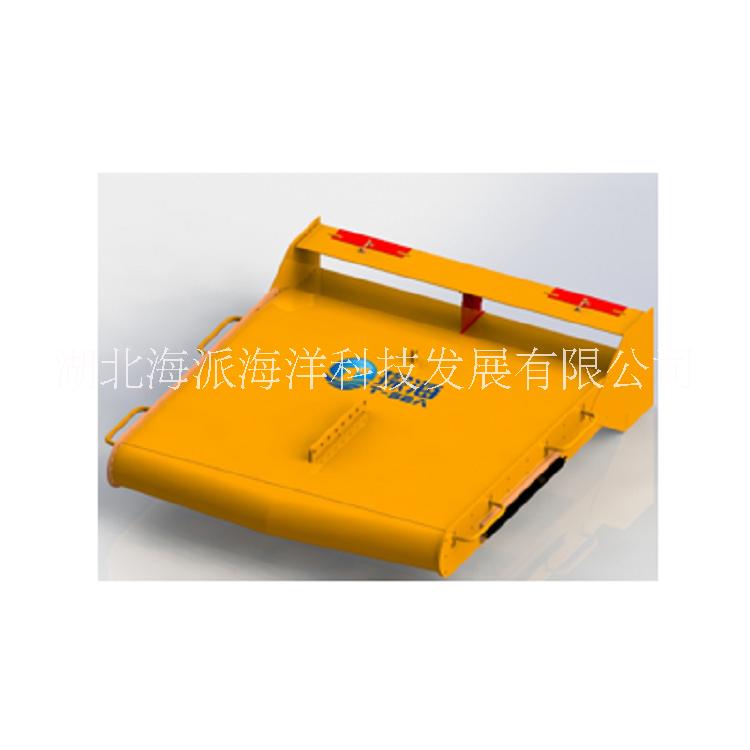

海底鷹水下全景探查系統(下文簡稱“海底鷹”)，暨多頻三維合成孔徑聲吶，綜合采用多頻、三維合成孔徑聲吶技術，可實現對懸浮、沉底和掩埋目標的實時成像，滿足用戶水下環境探查、水下目標搜索、航道整治復勘、護堤結構復勘、橋墩監測、救撈、應急、油氣管線路由勘察、光纜電纜勘察(路由+埋深+地層等功能)、三維精細地層結構、水下其它各類成像等多種使命任務的需求，為用戶提供水下懸浮、沉底和掩埋目標的高清影像、目標位置、目標埋設深度、以及水下高精度三維地層等多種信息。海底鷹水下全景探查系統，采用模塊設計，可以根據用戶的要求，現場靈活組合，實現下視、側視等多種工作模式，滿足用戶不同的任務場景需求，以及掛船安裝、船底安裝、ROV安裝和 AUV 安裝等多種安裝需求。

產品特點

?全新技術體系：綜合采用多頻率以及實時三維合成孔徑聲吶成像技術

?探查能力強：可對航跡下方 90°或 120°范圍內的懸浮、沉底和海底掩埋物進行三維成像，可同時給出目標的三維圖像和埋深信息

?雙頻同時工作：實時成像，通過低頻系統可實時獲取水下各類目標的三維圖像（其中包括水體中的懸浮目標、水底表面的沉底目標以及水底沙泥中的掩埋目標），通過高頻系統實現水下極小目標的清晰成像（如各類小目標，細繩等）。

?智能跟蹤：融合載體姿態與定位，為載體提供管線目標的識別，定位與跟蹤輸入

?掩埋物探測：掩埋深度可達 30m, 像素精度可達 2cm

?相對淺地層剖面儀等傳統的聲學探測設備，探測效率高，能夠探測尺度更小的管線目標；相對磁探設備，作用距離遠，分辨率高，探測目標類型更廣泛（如：可探測非金屬目標），虛警率低，對載體無消磁等特殊要求
