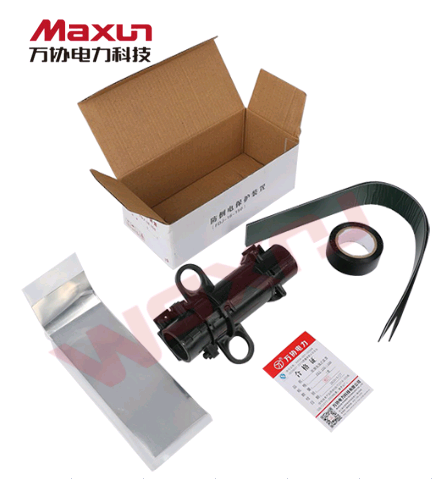

FDJ 系列防倒電保護裝置

產品介紹 Product ioduction 用途 防電保護裝置適用于1KV 及以下低壓絕緣配電線路在聯絡開關兩側、分支桿、耐張桿接頭處及有可能反送的分支線點( 或有安裝三相動力表的分支線) 的導線上應設置停電工作接地點的接地保護。 環境條件 ? 海拔高度：≤ 1000M ? 環境溫度：-25℃～ +50℃ ? 日照強度：可達0.1W/cm?( 風速:0.5m/s） ? 溫差：25K ? 風速：35m/s ? 履冰厚度：≤ 10mm ? 抗震能力：≤ 8 級 ? 安裝位置：戶外 結構特點 ? 使線路保持絕緣狀態，觸電隱患 ? 安裝方便，打開扣子就可直接連接地線 ? 導線保護銅箔與絕緣膠帶配合大大增強導體的防氧化性能，提高電纜壽命 ? 雙重保護，即防止接口處進水汽或空氣，又保證在接口不使用時的絕緣效果 ? 能重復使用，與導線同壽命，屬節能環保性產品 ? 產品性能穩定接觸，免維護、修，大大減少維護費用成本 選型表 Instructions for ordering 規格及技術參數 型號 導線截面(mm?) 絕緣性能 防水等級 耐溫 FDJ-16 ～ 150 16-150 電纜絕緣等級≥產品＜ 3KV IP X4 90℃ FDJ-150～ 300 150-300 安裝步驟 1. 剝開導線絕緣層約70-75mm，見圖1； 2. 纏繞保護電纜導線鍍錫銅箔，見圖2； 3. 在兩絕緣層端用電工膠帶繞包5-8 層，見圖3； 4. 根據安裝的導線截面裁剪防水密封膠帶長度，纏繞兩端，見圖4； 5. 裝上防觸電絕緣保護罩，逐一扣緊卡扣，見圖5； 6. 產品安裝完成圖，見圖6； 安裝狀態圖
