英標美標日標德標閘閥

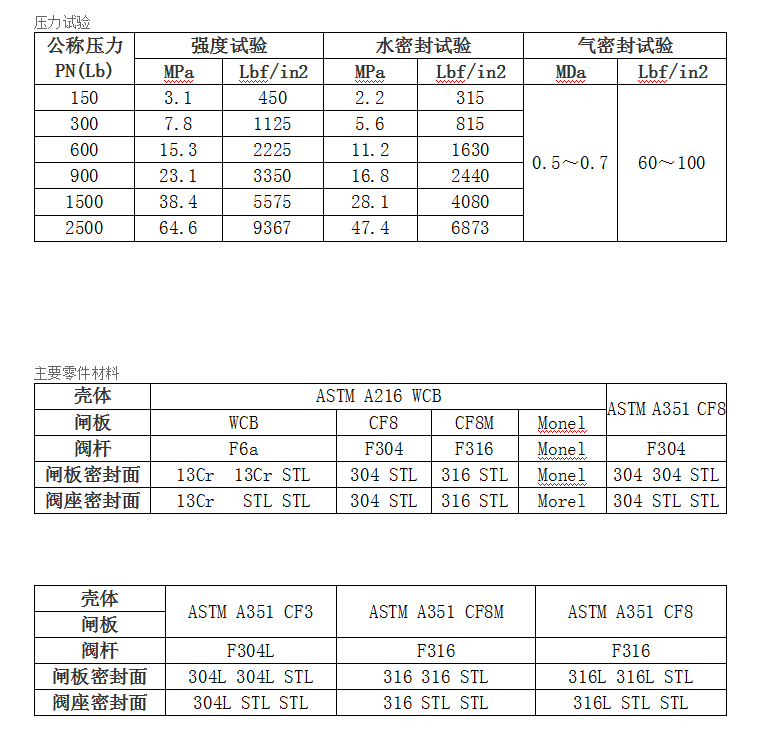

美標閘閥Z40H ?公稱壓力：150～600Lb 適用溫度范圍：≤200℃～≤350℃ 適用介質：酸類、醋酸類、水、油、氣類及某些腐蝕性液體。 ??? 技術參數 ?不銹鋼美標閘閥特點: 1、產品的設計制造符合美國 標準ANSI B16.34，美國石油學會標準API6D和API600要求。 2、結構緊湊、體積小、剛性好、密封可靠。 3、關閉件(閘板)采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。 4、通徑大于等于NPS10"，壓力級150*級和通徑大于等于NPS6"、壓力級600~2500*級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕松。 5、主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。 6、NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封面材質配對，以滿足工況要求，延長使用壽命。 ? 設計與制造 結構長度 法蘭尺寸 對焊連接尺寸 壓力 -溫度 試驗 -檢驗 APl 600 ASME B16.10 ASME B16.5 ASTM B16.25 ASME B16.34 APl 598 ? 壓力試驗 公稱壓力 PN(Lb) 強度試驗 水密封試驗 氣密封試驗 MPa Lbf/in2 MPa Lbf/in2 MDa Lbf/in2 150 3.1 450 2.2 315 0.5～0.7 60～100 300 7.8 1125 5.6 815 600 15.3 2225 11.2 1630 900 23.1 3350 16.8 2440 1500 38.4 5575 28.1 4080 2500 64.6 9367 47.4 6873 ? 主要零件材料 殼體 ASTM A216 WCB ASTM A351 CF8 閘板 WCB CF8 CF8M Monel 閥桿 F6a F304 F316 Monel F304 閘板密封面 13Cr?13Cr STL 304 STL 316 STL Monel 304 304 STL 閥座密封面 13Cr? STL STL 304 STL 316 STL Morel 304 STL STL ? 殼體 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF8 閘板 閥桿 F304L F316 F316 閘板密封面 304L 304L STL 316 316 STL 316L 316L STL 閥座密封面 304L STL STL 316 STL STL 316L STL STL ? ?
