不銹鋼法蘭截止閥 J41W類目 > 商鋪首頁 > 產品展示 > 上海市不銹鋼法蘭截止閥廠家_不銹鋼法蘭截止閥 J41W 桂龍不銹鋼截止閥上海法蘭截止閥

不銹鋼法蘭截止閥 J41W 桂龍不銹鋼截止閥上海法蘭截止閥

[不銹鋼截止閥

法蘭截止閥

手動截止閥

鑄鋼截止閥

桂龍不銹鋼法蘭截止閥直銷]

上海市不銹鋼法蘭截止閥廠家

價格： 電議

物流： 上海市普陀區| 賣家支付運費

可銷售總量： 100件

手機： 18049807985 郵箱： 2213380590@qq.com

傳真： 021-56307985 地址： 上海市上海市

在線詢盤聯系廠家：18049807985 021-56307985

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[不銹鋼截止閥法蘭截止閥手動截止閥鑄鋼截止閥桂龍不銹鋼法蘭截止閥直銷]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（不銹鋼法蘭截止閥 J41W 桂龍不銹鋼截止閥上海法蘭截止閥）

品牌： 桂龍
型號： J41W
連接形式： 法蘭
材質： 不銹鋼
公稱通徑： 齊全
適用介質： 水
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
外形： 大型
流動方向： 單向
驅動方式： 手動
零部件及配件： 配件
形態： 柱塞式
類型(通道位置)： 二通式
規格： 齊全

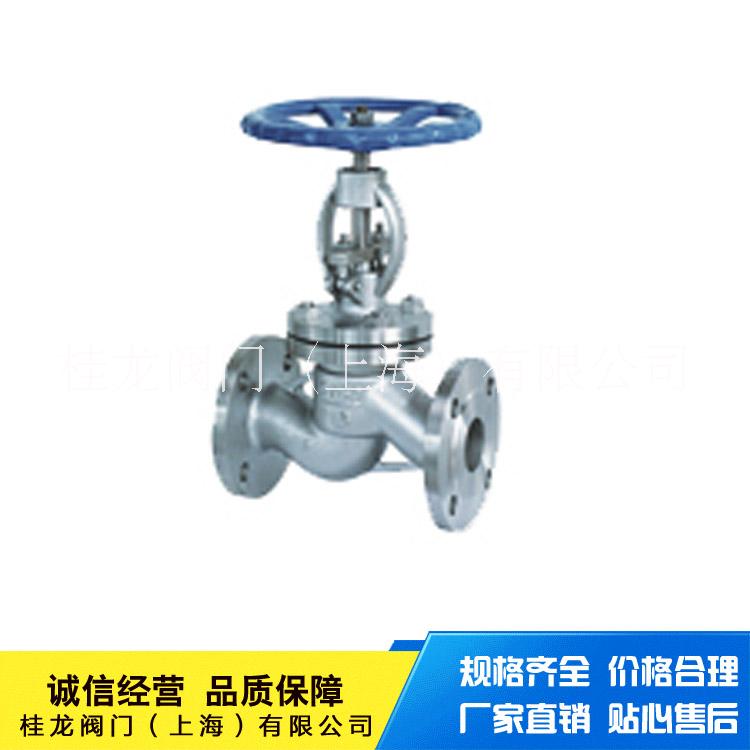

不銹鋼法蘭截止閥 J41W

J41W不銹鋼截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

不銹鋼截止閥工作原理：

不銹鋼絲扣截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的**、醋酸等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。

主要零件的材料說明：

零件名稱	材料
	Q41W-16P-25P-40R	Q41W-16R-25P-40R
閥體、閥蓋	鉻鎳鈦鋼	鉻鎳鉬鈦鋼
閥板
閥桿
閥桿螺母	鋁鐵青銅
手輪	灰鑄鐵、可鑄鍛鐵

主要外形尺寸：

型號	公稱通徑 DN	尺寸
型號	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-16P(R)	15	130	95	65	45	170	16-2	4-14	120
	20	150	105	75	55	190	16-2	4-14	140
	25	160	115	85	65	205	16-2	4-14	160
	32	180	135	100	78	270	18-2	4-18	180
	40	200	145	110	85	310	18-3	4-18	200
	50	230	160	125	100	358	18-3	4-18	240
	65	290	180	145	120	373	18-3	4-18	280
	80	310	195	160	135	435	20-3	8-18	320
	100	350	215	180	155	500	20-3	8-18	360
	125	400	245	210	185	614	22-3	8-18	400
	150	480	280	240	210	674	24-3	8-23	400
	200	600	335	295	265	818	26-3	12-23	450
	250	730	405	355	320	969	30-3	12-25	550
