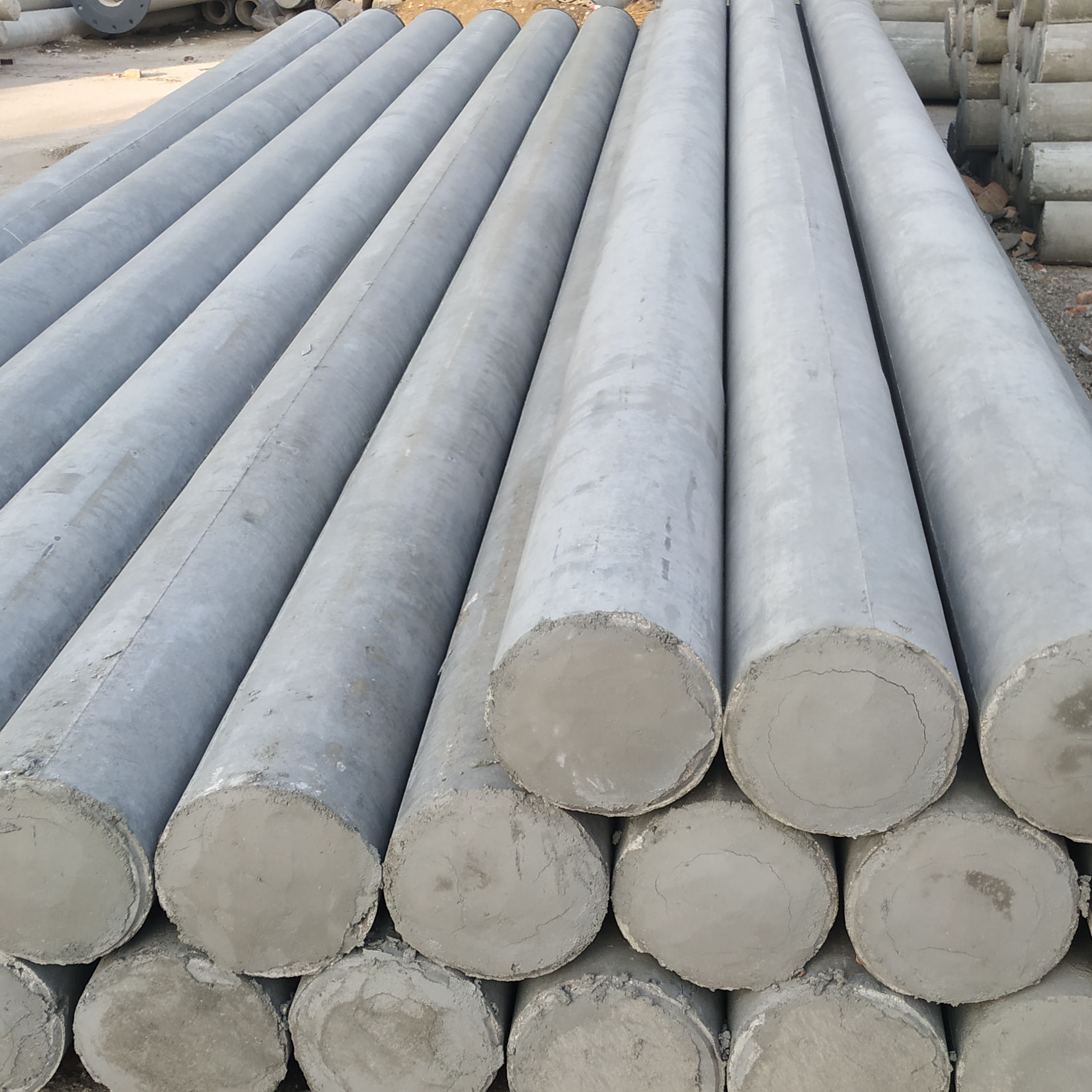

晟航大量供應(yīng)水泥電線桿 混凝土電桿21米

水泥桿在離心過程中，由于受到離心力和振動(dòng)力的雙重作用，桿體中的混凝土各組分材料分層嚴(yán)重，水泥桿混凝土由外層到內(nèi)層分別為混凝土層、砂漿層和凈漿層，在混凝土層，粗骨料的分離也比較明顯。通常φ400mm和φ500mm電桿的凈漿層和砂漿層的總厚度超過15mm， 厚的達(dá)25mm，而這兩層的抗壓強(qiáng)度遠(yuǎn)遠(yuǎn)低于混凝土層的抗壓強(qiáng)度，對(duì)混凝土的結(jié)構(gòu)和強(qiáng)度極為不利。此外，水泥桿混凝土的很多缺陷都發(fā)生在離心成型工藝這一階段，如：端頭蜂窩及空洞、合縫漏漿、桿身彎曲、 缺漿露石、內(nèi)壁浮漿過厚有波浪現(xiàn)象等等。 二、水泥桿在離心成型過程中也會(huì)產(chǎn)生噪音污染。在高速離心階段的水泥桿模具轉(zhuǎn)速為1200~1800r/min。由于離心機(jī)變形和水泥桿模具變形等諸多原因，離心時(shí)水泥桿模具跳動(dòng)就難避免，因此離心過程中噪聲特別大，長期在這種環(huán)境下工作的人聽力衰退嚴(yán)重，對(duì)人體的身心健康傷害較大。所以現(xiàn)在大部分水泥桿廠家已經(jīng)由 早的居民區(qū)搬離至偏遠(yuǎn)的郊區(qū)。 三、水泥桿離心成型后會(huì)分離出大量廢漿，每立方水泥桿混凝土產(chǎn)生的廢漿為90~100Kg，平均含有水泥32.5Kg（還有磨細(xì)砂19.5Kg），流失的水泥占總量的10%以上。一個(gè)普通的水泥電桿廠，年產(chǎn)量約有10
