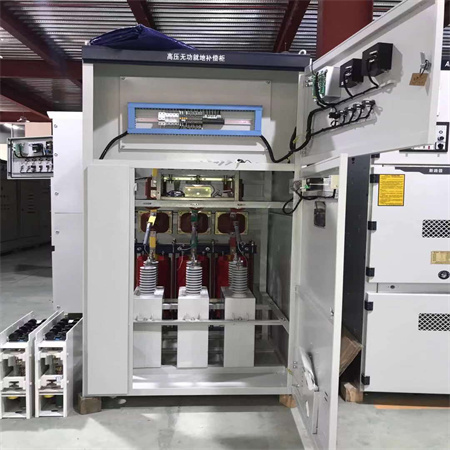

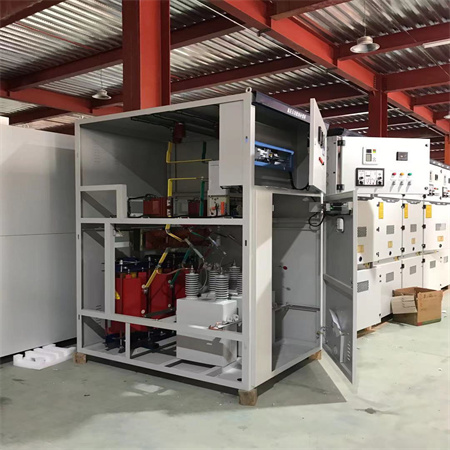

河南漯河600Kvar高壓電容補償柜簡介

FBK系列高壓無功就地補償裝置 一、概述 FBK系列高壓無功補償裝置直接應用于機械制造、冶金、采礦、建材、石化、給排水等行業需要無功補償?shù)膱鏊?，能夠提高功率因?shù)、改善供電質量，調整電壓、降低網絡損耗的容性無功功率補償裝置。提高電氣設備的使用效率。 電力系統中的負載大部分是感性的，加工各工礦企業越來越多的使用電力電子設備，是電網功率因數很底。較底的功率因數降低了設備利用率，增加了供電投資，有損電壓質量，降低了設備壽命，增加了線損。 為了改善電網功率因數很底帶來得這些不利于生產的因素，使電網功率因數得到有效提高。顯然這些無功功率如果都要由發電機提供并遠距離傳送是不合理的，通常也是不可能的。合理的辦法是在需要無功功率的地方產生無功功率。在實際電力系統中，大部分負載為異步電動機。其等效電路可看作電阻和電感的串聯電路，其電壓與電流的相位差交大，功率因數較底。并聯電容器后電壓與電流的相位差變小，使功率因數提高。 二、裝置特點 本裝置采用進口或國產三相高壓電力電容器，具有介質損耗小、運行溫度低、可靠性高、體積小、重量輕、容量大、使用壽命長等優點： 1． 放電起始電壓高、密封性能好，且電容內置放電元件，使裝置脫離電網后，在5分鐘內將殘余電壓降至50V以下。 2． 采用高壓噴逐式熔斷器作為單臺電容器的短路保護，確保設備運行 3． 配有高壓帶電顯示和機械鎖，具有強制閉鎖功能。 4． 結構設計合理，動熱穩定性好，使用方便，維護方便。 5． 、采用真空電鍍膜金屬化聚丙烯薄膜并聯電容器，自身損耗小，因為聚丙烯膜具有高工作場強與低介質損耗及體積小、容量大、損耗小、重量輕等特點。 6、電容器的實測電容與其額定值之偏差不超過額定值的＋10∕－5％。 7、可加裝串聯電抗器，以限制電容器組合閘過程中的涌流，限制操作過電壓 和-制電網中高次諧波對電容器的影響。 8、節電效果明顯，將電網功率因數提高到0.95以上，電流下降10％～20％，有效降低線損。 9、自身損耗低，本裝置所使用的電容器，自身的能量損失極小是一般油浸低膽電容器的五分之一以下。 10、充分考慮用戶實際情況，就地補償柜的電容器組和相關控制部件置于同一柜體，便于高壓電機單機就地補償場合安裝使用。 三、主要技術指標 1、 電源電壓： 3KV~35KV 2、 電源頻率： 50Hz±1Hz 3、 提高功率因數： 可到0.95以上 4、 殘留電壓： 施加電壓斷開5分鐘后，降到50V以下 四、主要技術參數 1、環境溫度： -20℃~+40℃ 2、相對濕度： ≤85% 3、海拔高度： ≤1000米 4、工作電壓不應超過額定電壓的110%（過渡過程除外） 5、工作電流不應超過額定電流的1.3倍（過渡過程除外） 6．安裝地點無劇烈震動，地面傾斜度≤5 7．安裝地點無導電及塵埃、無腐蝕性氣體 8．供電電源符合標準規定，無較強的諧波分量 9．特殊使用條件可在訂貨時具體協商 五、執行和參照標準 《高壓并聯電容器》 GB/T13983.2-1989 IEC 871-1:1987 《高壓開關設備的控制設備標準共用技術要求》 GB/T11022-1999 IEC 60694:1996 六、使用環境： 無功功率補償柜的使用環境應滿足下列要求： 1、戶內使用，通風良好。 2、戶內安裝，海拔高度不超過1000m，無劇烈機械振動、無有害氣體和灰塵、無導電性。 3、長期過電壓（24小時不超過4小時）不超過1.1Un,長期過電流（包括諧波）不超過1.35Un。 4、環境溫度：周圍空氣溫度不高于＋40℃，電容投入時空氣溫度的下限為－40℃。 5、大氣條件：相對濕度在＋40℃時不超過50％，在較低溫度時允許有較高相對濕度，并考慮到由于溫度變化而可能產生凝露。 6、安裝傾斜度不超過5°。 7、安裝地點無雨雪侵襲，無嚴重霉菌存在，無腐蝕性氣體存在。 8、電網中諧波含量符合標準。 若用戶現場不能滿足上述《使用環境》的要求，可和我公司聯系，以便進行特殊設計。 七、安裝須知 在我方人員抵達前，用戶應做好以下準備工作： 1、將補償柜就位，用槽鋼固定在電纜溝上方，確定電纜進出位置。 2、準備好連接電網和補償柜的電纜（其線徑應能承載電容器的電流），并做好終端接頭。 3、準備好信號線（1.5m m?銅芯電纜）低壓準備零線,高壓準備AC220V電源和電源線（2.5m m?銅芯電纜）。 我方人員所做的工作： 1、現場指導安裝調試。 2、向操作人員講述操作方法和注意事項。 3、向用戶技術人員做技術培訓。 4、介紹我公司的售后服務。 5、聽取并記錄客戶意見和建議，及時向公司相關部門匯報。 八、操作注意事項 1、 打開電容柜前先斷開斷路器或隔離開關，讓電容柜的放電裝置自動放電，三分鐘后方可打開柜門，打開柜門后-須人工放電。 2、 電容器在運行中發出特殊響聲是內部絕緣崩潰先兆，應立即停止運行，查找固障電容器。 3、 電容器外殼膨脹是過電壓引起介質分解析出氣體，應立即停止運行查找故障電容器。 4、 禁止電容柜斷開后又立即投入，這樣對其它用電設備和電容器本身會產生嚴重損害，一般需三分鐘以上的時間間隔，對于自動投切的電容柜，如果電網功率因數變化較快，應適當延長延時時間。 5、 電容器可能對電壓和諧波有放大作用，用戶訂貨時應說明企業電壓和諧波情況，以便特殊處理，電容運行中時時檢查電容柜，出現異常，立即切斷。 6、 電容柜內外均需通風良好，以延長電容使用壽命。 7、 保持電容器表面干凈，避免發生閃絡事故。 九、定貨須知: 訂貨時須提供下列資料： 1、 訂貨時須注明：額定電壓,額定功率,負載變化情況,補償前及補償后的功率因數. 2、明對柜體顏色，柜體尺寸有關特殊要求。 3、備型號、數量及二次線路操作電壓等。 4、用戶所需電容柜的投切方式和配置。 5、不能滿足一般環境條件的應特別提出。 6、客戶一次電壓、電流互感器的變比。 7、補償裝置進、出線方式 注：若有特殊要求，請與我公司協商定貨。
