冷庫系統模型、氨制冷系統模型、中億模型提供圖紙技術參數

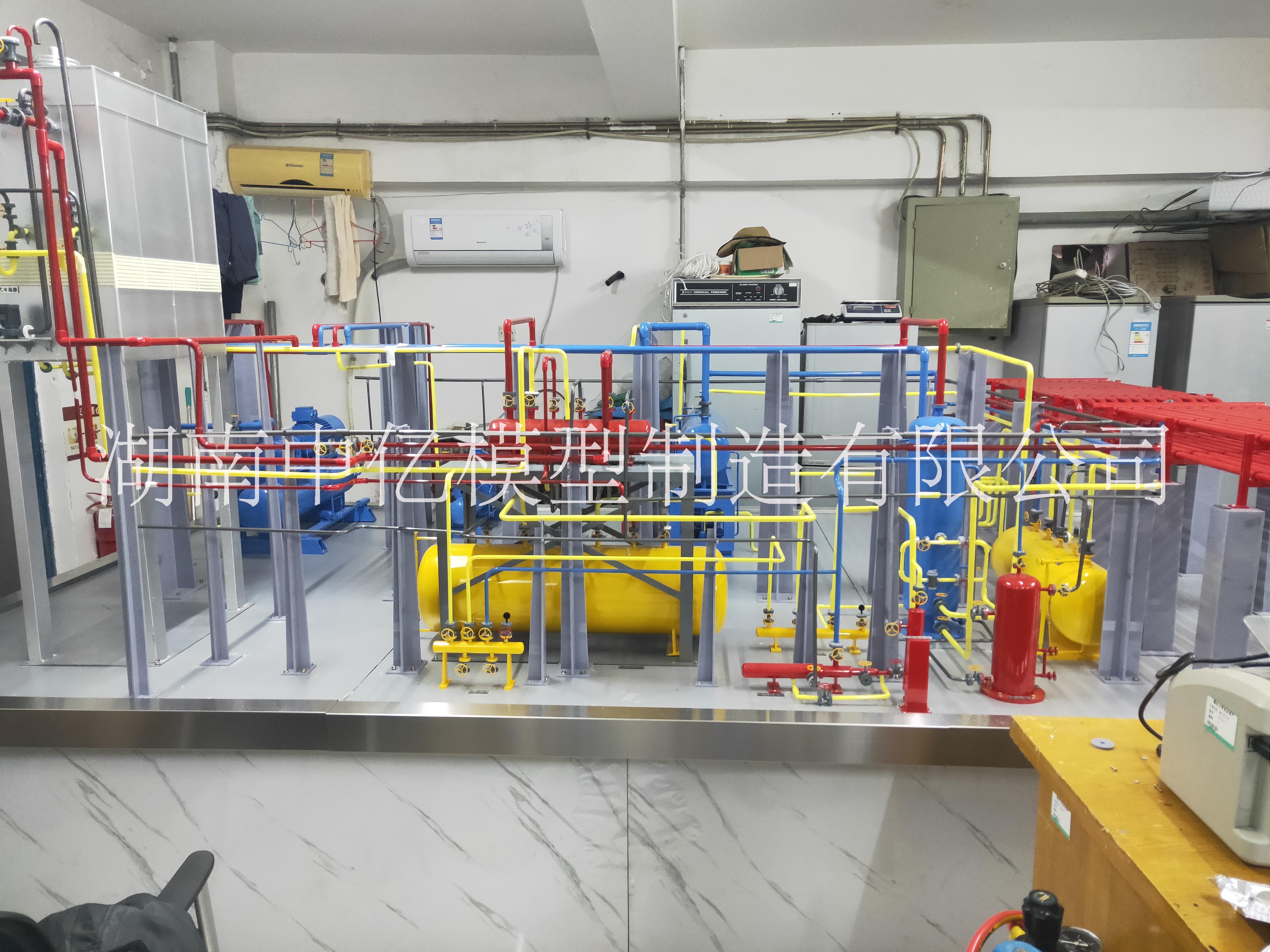

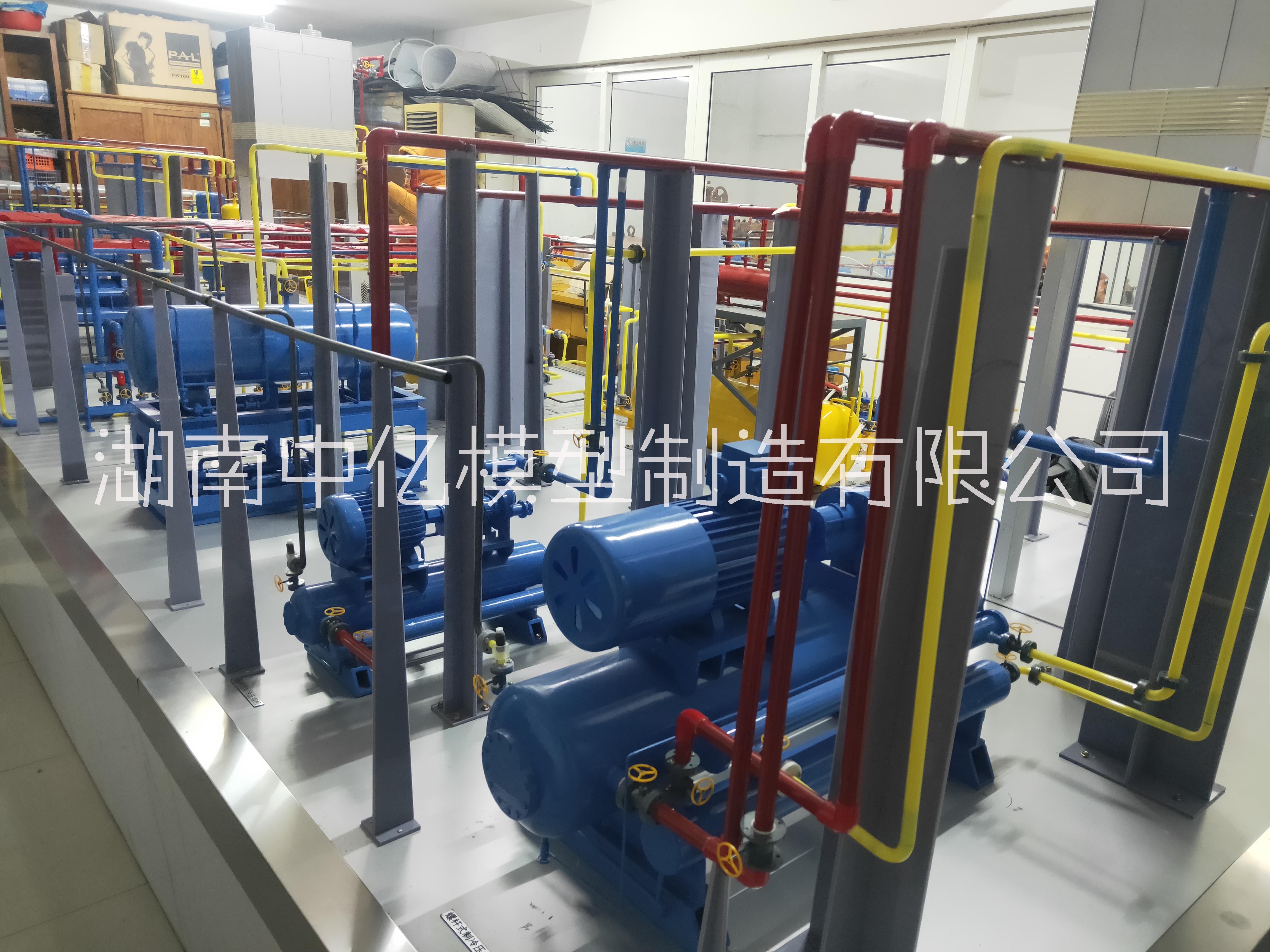

氨制冷系統模型、制冷壓縮機模型 1.1項目名稱：制冷壓縮機系統模型 1.2模型比例：尺寸3000mm*2000*1200mm 。 1.3 模型制作方法 制冷壓縮機系統模型，選用貴方圖紙為制作藍本，嚴格按比例承建，體現的設備有壓縮機、油分離器、冷凝器、中間冷卻器、高壓儲液桶、液泵、、、、等。采用CAD制圖，模型設備采用2-4mm厚金屬制作，反應設備整體結構，設備與設備之間采用8-12有機玻璃管道連接布置，管道通過法蘭連接可拆卸。系統分色處理。 1、實訓模擬模型裝置： 模型裝置尺寸：3000×2000×1200mm；制冷系統模擬實驗裝置有多個單元系統組成。仿真模擬實訓裝置區域模塊可實現管道拆卸工作流程，并可根據不同設備采用不同顏色的管道大小與顏色來連接各設備，便于學生學習和教師講解。 2、實訓模型模擬材質： 金屬板材、有機玻璃、工程塑料、仿原大理石板材、框架承臺采用角鋼焊接支撐；設備金屬板材制作、外形結構可見。管線采用有機玻璃管線連接；法蘭活接、螺母固定。設備之間連接管道用透明有機玻璃管加工制作，外部上色。 3、設備組成： 3、1制冷系統模擬實驗裝置4套（2套氨系統、2套氟利昂系統） 3、2模型包含的設備有：壓縮機、油分離器、冷凝器、中間冷卻器、高壓儲液桶、低壓、高壓調節站、低壓氣體調節站、低壓循環儲液桶、液泵、集油器、空氣分離器、制冷機加注站、緊急卸液器、冷風機排管、虹吸管、排液桶、等。 3、3模型制作以貴方***終圖紙為準，合同參數不足之處雙方及時溝通確保設備品質。
