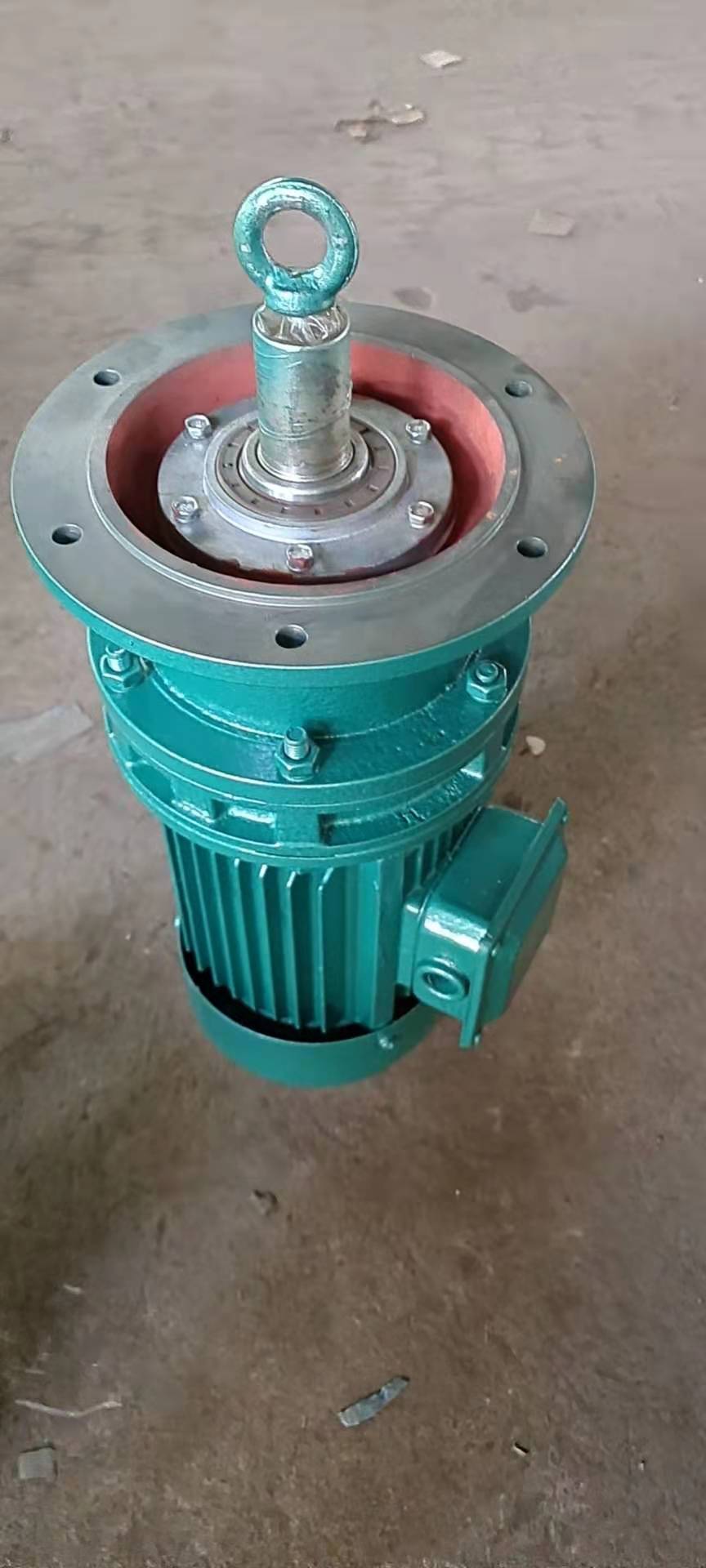

三相異步電動機 連體臥式三相異步電動機 BWY BWD系列擺線針輪減速機

三相異步電動機 連體臥式三相異步電動機 BWY BWD系列擺線針輪減速機

一、概述

臥式擺線針輪減速機又名也叫腳板安裝擺線針輪減速機是依據減速機的安裝形式來定義命名的此減速機是一種應用行星傳動原理既有自轉又有公

傳采用擺線針齒嚙合，把減速后的動力傳輸給輸出機構，從而達到減速的要求，是減速機行業四大減速機系列中設計進，結構穎的減速    機構，本公司生產的各大系列擺線針輪減速機產品質
量優良、性能可靠、品種齊全、價格合理、服務周到，深受國內外用戶好評!

二、原理
在輸入軸上裝有一個錯位180的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由    擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，(為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套)。

三、臥式擺線針輪減速機使用性能

1傳動比大:一級減速時傳動比為1/6~1/87，兩級減速時傳動比為1/99~1/7569，根據需要可以采用更多級組合。2傳動效率高，中干臥式減速機  嚙合部位采用了滾動嚙合，平均效率可達90%以上。
3體積小、重量輕:由干不僅采用了行星傳動原理，輸入軸和輸出軸在同一軸線上，而月有與電動機直聯呈一體的獨特之處，因而臥式減速機具有結 構緊湊，體積小、重量輕的特點。
4故障少、壽命長:本機主要傳動嚙合件使用軸承鋼制造，因此機械性能好，耐磨性能好，再加采用滾動摩擦，故使之故障少、壽命長。
5運轉可靠平穩:臥式減速機傳動過程中為多齒嚙合，所以使之運轉平穩可靠、噪聲低。6折裝方便，容易維修:由于結構設計合理拆裝簡單便于維修。
7臥式擺線針輪減速機還有過載能力強、耐沖擊、慣性力矩小適用干啟動頻整和正反轉的特點。
