詳細信息（桂龍對夾薄型止回閥H74H 上海對夾式止回閥薄型止回閥）

品牌： 桂龍
型號： H74H
加工定制： 是
材質： 碳鋼
連接形式： 對夾
種類： DDCV雙瓣式
結構形式： 蝶式
公稱通徑： 齊全
適用介質： 水
形態： 蝶式
壓力環境： 常壓
標準： 國標
流動方向： 單向
驅動方式： 伺服
工作溫度： 常溫
類型(通道位置)： 二通式
規格： 齊全

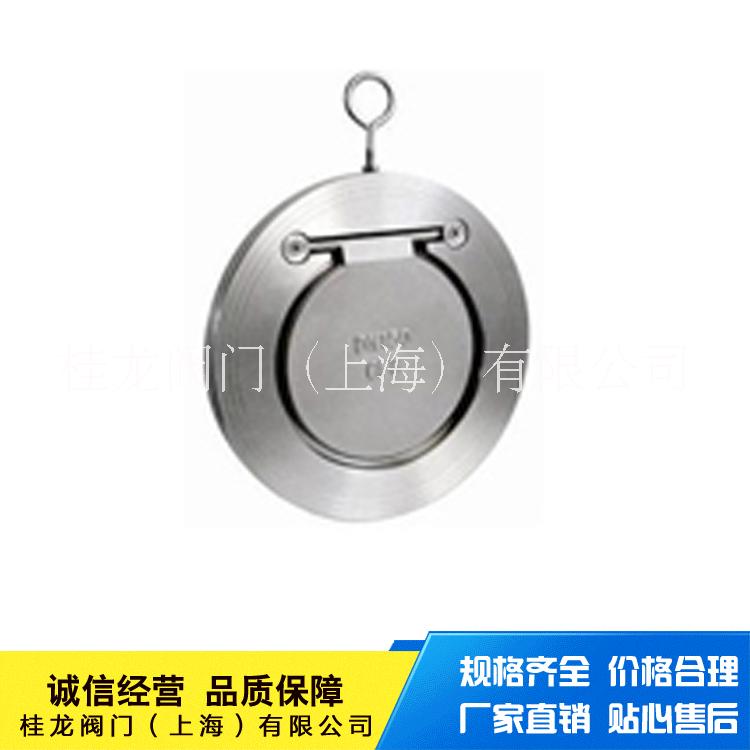

桂龍對夾薄型止回閥H74H

H74H/W止回閥嚴格按照GB12236標準設計制造，結構合理、密封可靠、性能優良。它具有結構簡單，外形美觀、重量輕、安裝方便等優點。H74系列對夾圓片式止回閥設計采用對夾連接，直通單瓣旋啟式的自動閥件，閥體及閥瓣的密封面可采用不銹鋼或司太立堆焊。

H74H/W對夾式止回閥是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所為適用。

H74Ⅰ型、Ⅱ型對夾圓片式止回閥，是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所為適用。 ]

對夾薄型止回閥主要技術參數：

工作壓力	1.6MPa 、2.5MPa、150Lb、300Lb
工作溫度	t≤400℃
適用介質	油、水、酸堿等液體

對夾薄型止回閥主要外形尺寸：

NO	部件名稱	數量	材質
1	閥體	1	WCB、304、316、316L
2	"O"型密封圈	2	D腈橡膠、氟橡膠
3	閥板	1	304、316、316L
4	"O"型密封圈	1	D腈橡膠、氟橡膠
5	吊鉤	1	304
6	小壓蓋	2	304、316、316L
7	彈簧軸	1	304、316、316L
8	開槽半沉頭螺釘	2	304、316、316L
9	大壓蓋	2	304、316、316L
10	開槽半沉頭螺釘	2	304、316、316L
11	彈簧	1	304、316、316L

對夾薄型止回閥主要外形尺寸：

公稱通徑	PN10.PN16							PN25							PN40
公稱通徑	A	B	C	D	E	L	G	A	B	C	D	E	L	G	A	B	C	D	E	L	G
40	94	16	22	81.4	25	195	0	等同 PN10							等同 PN10
50	109	16	32	94	33.6	208	1
65	129	17	40	111	46	230	2
80	144	17	54	123	56.5	245	3
100	164	18	70	147	71.4	265	3	168	18	70	149	71.4	269	3	等同 PN25
125	195	18	92	171	87.3	297	5	194	18	92	171	87.3	296	5
150	220	20	112	200	106.6	321	5	224	20	112	202	106.6	325	5
200	275	22	154	256	148.2	376	5	284	22	154	265	148.2	385	5	291	22	154	268	148.2	392	5
250	331	26	192	302	185.2	436	6	342	26	192	307	185.2	447	6	353	26	192	312	185.2	458	6
300	380	32	227	352	216.3	484	10	401	32	227	360	216.3	499	10	418	32	227	368	216.3	516	10
350	446	38	266	408	254	548	12	458	38	266	412	254	560	12	475	38	266	422	254	577	12
