桂龍襯膠隔膜閥G41J類目 > 商鋪首頁 > 產品展示 > 上海市桂龍襯膠隔膜閥廠家_桂龍襯膠隔膜閥G41J法蘭隔膜閥鑄鋼隔膜閥電動隔膜閥桂龍閥門

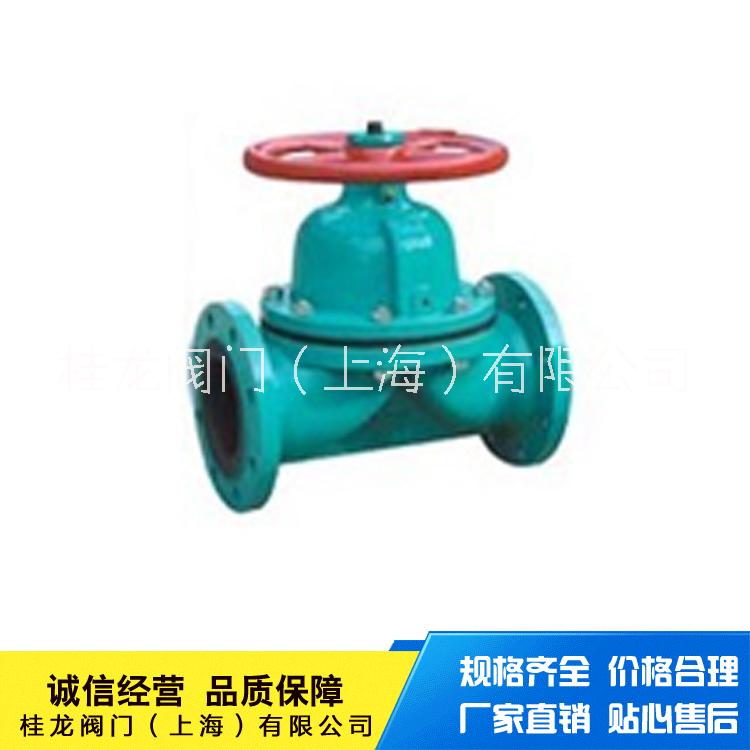

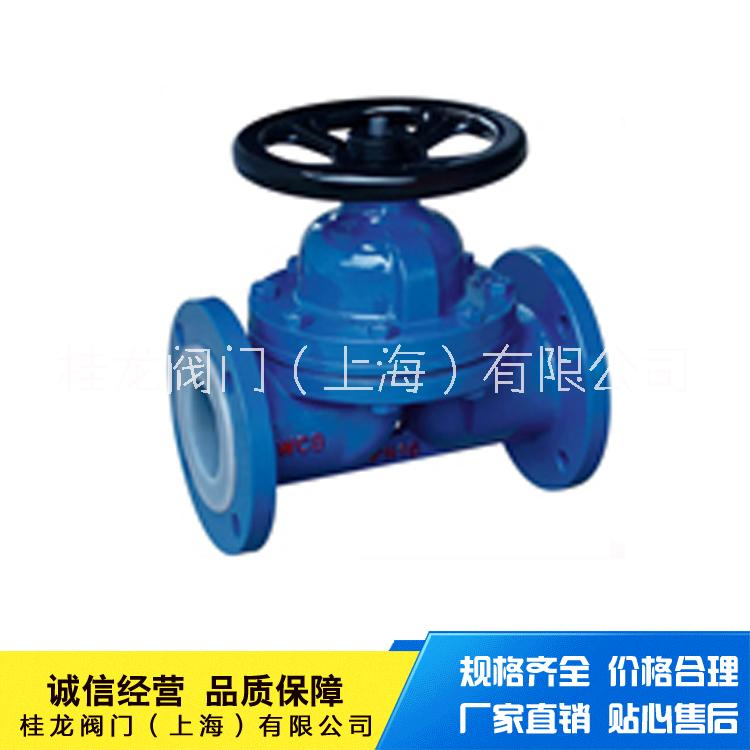

桂龍襯膠隔膜閥G41J法蘭隔膜閥鑄鋼隔膜閥電動隔膜閥桂龍閥門

[桂龍襯膠隔膜閥

襯膠隔膜閥G41J

法蘭襯膠隔膜閥

手動隔膜閥

桂龍閥門]

上海市桂龍襯膠隔膜閥廠家

價格： 電議

物流： 上海市普陀區| 賣家支付運費

可銷售總量： 100件

手機： 18049807985 郵箱： 2213380590@qq.com

傳真： 021-56307985 地址： 上海市上海市

在線詢盤聯系廠家：18049807985 021-56307985

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[桂龍襯膠隔膜閥襯膠隔膜閥G41J 法蘭襯膠隔膜閥手動隔膜閥桂龍閥門]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（桂龍襯膠隔膜閥G41J法蘭隔膜閥鑄鋼隔膜閥電動隔膜閥桂龍閥門）

品牌： 桂龍
型號： G41J
材質： PPR
連接形式： 螺紋
結構形式： 屋式
適用介質： 水
驅動方式： 電磁
壓力環境： 高壓
工作溫度： 低溫
標準： 美標
流動方向： 單向
零部件及配件： 配件
用途： 截止
類型(通道位置)： 二通式
壓力： 常壓

桂龍襯膠隔膜閥G41J

G41J桂龍襯膠隔膜閥

一、產品[襯膠堰式隔膜閥]的詳細資料：

產品型號：G41J

產品名稱：襯膠堰式隔膜閥

產品特點：G41W無襯里隔膜閥,G41J襯膠堰式隔膜閥,隔膜閥設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78

部件列表：1、閥體 2、閥體襯里 3、隔膜 4、閥瓣? 5、閥桿 6、閥蓋 7、手輪

襯膠隔膜閥用途：

用途：本閥用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6

襯膠隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

襯膠隔膜閥測試：

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

襯膠隔膜閥特點：

結構特點：隔膜閥是一種特殊形式的截斷閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失?。?span style="font-size:14px;padding:0px;margin:0px;">
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

G41J襯膠堰式隔膜閥主要尺寸及重量：

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-φd	F	H1	H2	D0	質量
DN	Mpa	Mpa	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	質量
15	1.5	1	125	95	65	4-14-	2	105	116	120	4.5
20			135	105	75	4-14-	2	117	128	120	4.5
25			145	115	85	4-14-	2	121	135	120	5
32			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	176	140	9
50			210	165	125	4-18	3	169	195	140	12.5
65			250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-18	3	216	256	200	25.5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	315	380	320	62
150			460	285	240	8-22	3	378	458	320	80.5
200	0.6	0.4	570	340	295	8-22	4	518	638	400	146
250			680	395	350	12-22	4	583	720	500	240
300			790	445	400	12-22	4	698	778	500	334
350			900	505	460	16-22	4	723	883	500	371
400		0.25	1000	565	515	16-26	4	868	1078	640	584
