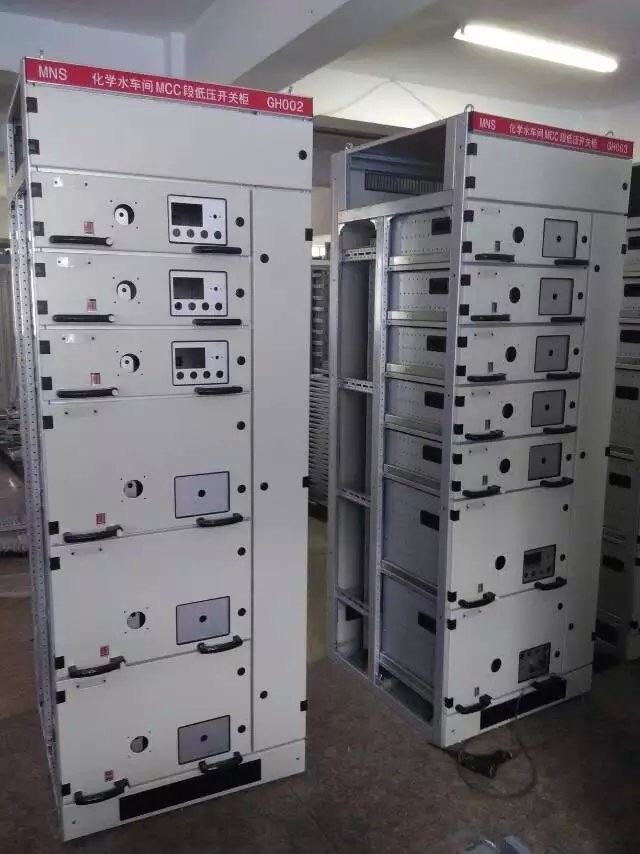

南昌MNS低壓抽屜式開關柜 南昌低壓配電柜 南昌配電箱 生產廠家

南昌MNS低壓抽屜式開關柜 南昌低壓配電柜 南昌配電箱 生產廠家

MNS型低壓抽出式開關柜是我公司參考了瑞士公司的MNS系列低壓開關柜，并加以綜合改進后開發的，是目前國內較的低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置，使用戶在使用時更可靠。本產品適用于交流50(60)HZ、額定絕緣電壓和工作電壓為380(400)V、660(690)V， 額定電流5000A及以下三相(四)五線制的電力供電系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，來作為發電、輸配電、電能轉換及電能消耗設備的控制，并通過電容補償柜對其主母線進行無功補償。


使用條件：
1.周圍空氣溫度不高于+40C，不低于-5°C，并且24h內其平均溫度不高于+35°C；
2.周圍空氣相對濕度在高溫度為+40°C時不超過50%，在較低溫度時有較大的相對濕度，變化有可能會偶然產生適度的凝露；
3.戶內使用，使用地點的海拔高度不得超過2000m；
4.應安裝在無劇烈震動和沖擊，以及不使電器元件受到腐蝕的場所。

技術數據：


主電路方案：
本開關柜主電路方案共23組，44個規格，但不包括由于輔助電路控制與保護的變化而派生方案和規格。

結構特點：
本開關柜由于引進了瑞士的技術，并在其原有基礎上加以技術改進，使其更符合我國國情。柜體采用25mm為模數的C型材通用連接件來組成各種得以滿足各種需求的柜架結構和抽屜單元，在MCC柜中大量采用高強度的阻燃型工程塑料組件，使其性能更可靠，同時加之將國外的功能板加以改型，以200mm為模數加以組合，使其更有利于PC柜與MCC柜混裝柜體的設計需求，抽出單元與柜體具有可靠的聯鎖裝置，以防止在開關通電狀態下帶負荷拉閘，提高了其可控性，另外該柜體一般均采用冷軋鋼板進行鈍化處理后組裝而成，也可根據用戶的不同需求采用敷鋁鋅鋼板。

1.開關柜類型
   a.受電、母聯柜
   b.動力中心柜(PC)采用國內外的各種類型的框架式斷路器如CW1(2)、HSW1(2)或M、F系列斷路器進行配電。
   C.電動機控制中心柜(MCC)由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗄芰Φ乃軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。
   d.無功功率補償柜
2.抽屜類型
   有五種尺寸都是以8E(200mm)高度，進行模塊化結構設計，其有效元器件安裝高度為1800mm,使柜體整體布局更合理，更美觀。
   8E/4在8E高度空間平行組合4個抽屜單元；
   8E/2在8E高度空間平行組合2個抽屜單元；
   8E在8E高度空間組裝1個抽屜單元；
   16E在16E(400mm)高度空間組裝1個抽屜單元；
   24E在24E(600mm)高度空間組裝1個抽屜單元；
   以上五種抽屜單元可在一個柜體中作單一組裝，也可做混合組裝。

3柜體簡介
  (1).柜體基本尺寸
  a.受電柜及聯絡柜
