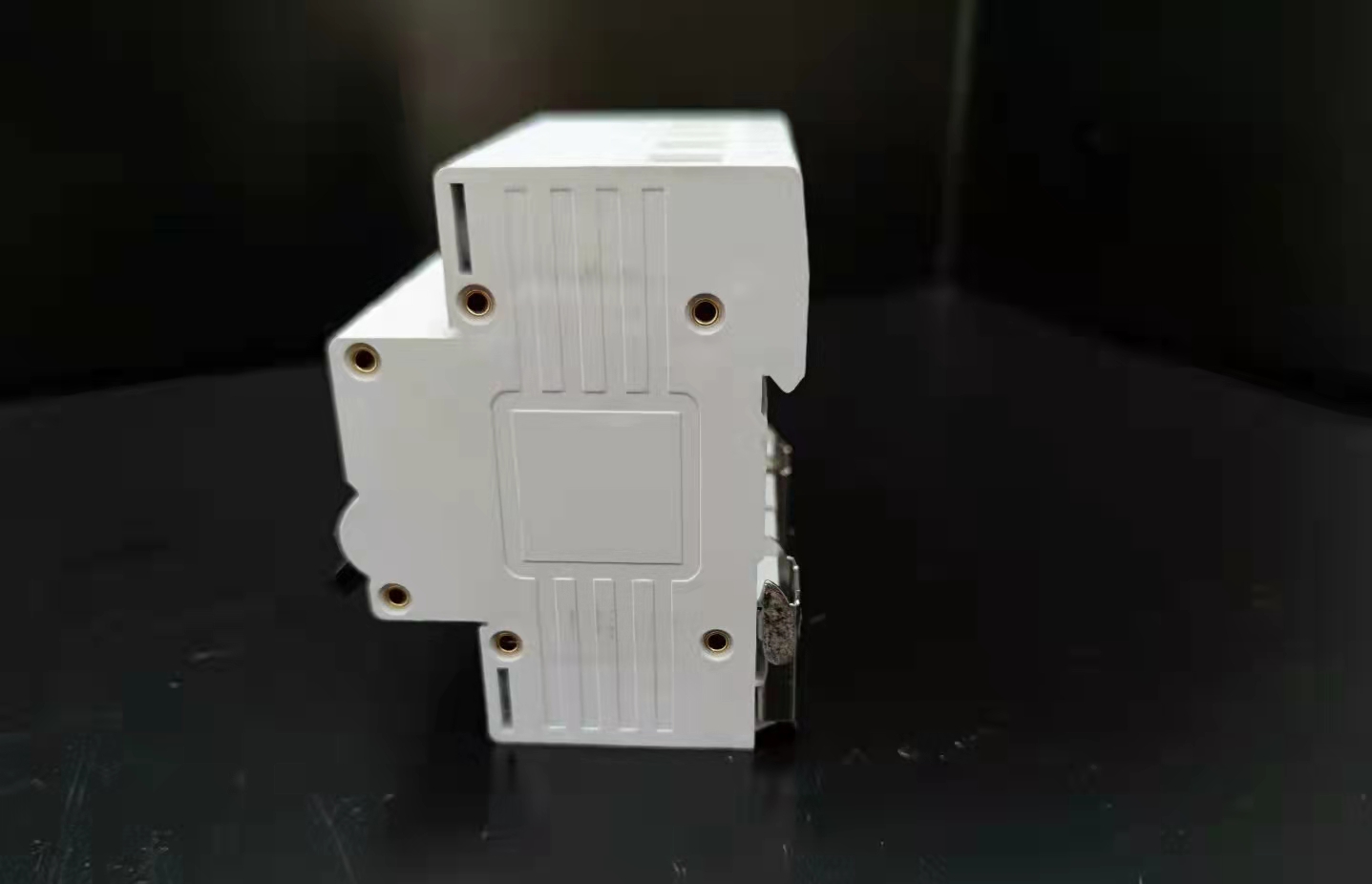

防雷器 JL1-B80 浪涌保護器 JL1-B80

浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。 浪涌保護器，適用于交流50/60HZ，額定電壓220V/380V的供電系統中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，適用于家庭住宅、第三產業以及工業領域電涌保護的要求。 特點 1保護通流量大，殘壓極低，響應時間快; 2采用新滅弧技術，避免火災; 3采用溫控保護電路，內置熱保護， 4帶有電源狀態指示，指示浪涌保護器工作狀態: 5結謹，工作穩定可靠。 產品特點 浪涌保護器的安裝注意事項: 浪涌保護器的安裝，為了限制安裝后的保護部分和不受保護的設備部分之間感應耦合，需進行一定測量。通過感應源與 棲牲電路的分高、回路魚度的選擇和團合回路區域的限制能降低互感，當載渣分量導線是閉合回路的一部分時，由干此導線接近電路而使回路和感應電壓 而減少。一般來說，將被保護導線和沒被保護的導線分開比較好，而且，應該與接地線分開。同時，為了避免動力電纜和通信電纜之間的瞬態正交耦合， 應該進行必要的測量。浪涌保護器工作原理: 浪涌保護器是電子設備雷電防護中不可缺少的一種裝置，過去常稱為“避雷器”或“過電壓保護器” 英文簡寫為SPD浪涌保護器的作用是把竄入電力線、信號傳輸線的暖時過電壓限制在設備或系統所能承受的電壓范圍內，或?qū)姶蟮睦纂娏餍沽魅氲?，?護被保護的設備或系統不受沖擊而損壞。 主要參數: 1、標稱電壓Un:被保護系統的額定電壓相符，在信息技術系統中此參數表明了應 該選用的保護器的類型，它標出交流或直流電壓的有效值; 2、額定電壓Uc:能長久施加在保護器的，而不引起保護器特性變化和保護元件的大電 壓有效值; 3、額定放電電流Isn:給保護器施加波形為8/20s的標準雷電波沖擊10次時，保護器所耐受的大沖擊電流峰值; 4、大放電電流 Imax:給保護器施加波形為8/20s的標準雷電波沖擊1次時，保護器所耐受的大沖擊電流峰值: 5、電壓保護級別Up:保護器在下列測試中的大值: 1KV/us斜率的跳火電壓;額定放電電流的殘壓; 6、響應時間tA:主要反應在保護器里的特殊保護元件的動作靈敏度、擊穿時間，在一定時間內變化 取決于du/dt或di/dt的斜率， 7、數據傳輸速本Vs:表示在一秒內傳輸多少比特值，單位:bps;是數據傳輸系統中正確選用防雷器的參考值，防雷保 護器的數據傳輸速率取決于系統的傳輸方式; 8、插入損耗Ae:在給定頻率下保護器插入前和插入后的電壓比率; 9、回波損耗Ar:表示前沿波 在保護設備(反射點)被反射的比例，是直接衡量保護設備同系統阻抗是否兼容的參數;
