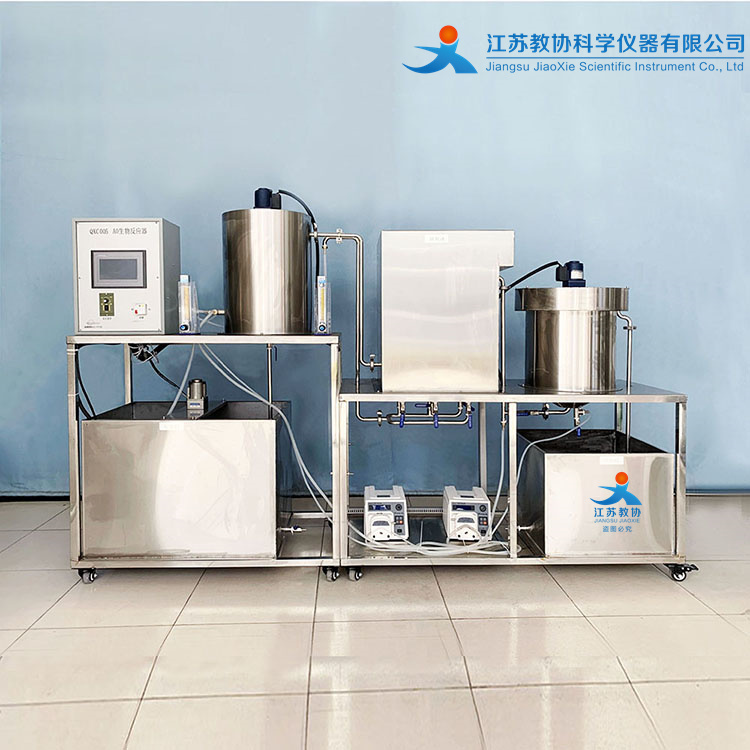

JX-W1516 AO工藝城市污水處理模擬裝置

一.實驗?zāi)康? 1.了解A/O工藝的組成，運行操作要點。 2.確定去除濾高、能量省的運行參數，知道生產運行。 3.針對一些工業污染源對該工藝運行的沖擊，提出準確的判斷，避免造成較大的事故。 4.用設備培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平。 5.利用設備運輸方便的特點可以在擬建污水廠的現場，進行污水處理可行性的試驗。 二.技術指標 1.處理水量：10L/h。 2.工作電源：AC220V±10%、50Hz，單相三線制，功率1.3KW，保護：具有接地保護、漏電保護、過流保護。 3.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 4.裝置外形尺寸：1850mm×450mm×1450mm。 三.主要配置及參數 1.原水箱和清水箱各1個：白色PP板、厚度10mm，原水箱容積80L、清水箱容積49L，水箱底板上安裝有放空閥，方便將水排凈。 2.攪拌電機1臺：功率25W、轉速90rpm；不銹鋼攪拌槳1套。 3.提升泵1臺：流量1.4T/h，揚程1.8米，功率24W。 4.缺氧池：透明有機玻璃材質、壁厚5mm，有效容積15L。 5.好氧池：透明有機玻璃材質、厚度10mm，有效容積40L。 6.二沉池：透明有機玻璃材質、壁厚5mm，有效容積20L。 7.攪拌裝置1套：轉速可調。 8.氣泵1臺：功率85W、排氣量90L/min、壓力＞0.035Mpa；曝氣系統1套。 9.回流泵2臺：流量數顯和無極調速，具有定時定量輸送及回吸功能（防止滴漏），大流量分別可達30L/h和12L/h。 10.流量測量與調節：轉子流量計，液體流量1個：量程2~20L/H；氣體流量1個：量程0.1~1m3/h。 11.304不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。 12.計算機1臺、PLC：控制軟件1套、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。 13.公元ERA配套連接管道和閥門、彎頭。 14.不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。型號 JX-W1501 JX-W1502 JX-W1503 JX-W1505 JX-W1506 JX-W1507 JX-W1508 JX-W1509 JX-W1510 JX-W1511 JX-W1512 JX-W1513 JX-W1515 JX-W1516 JX-W1517 JX-W1518 JX-W1519 JX-W1520 JX-W1521 JX-W1522 JX-W1523 JX-W1525 JX-W1526 JX-W1527 JX-W1528 JX-W1529 JX-W1530 JX-W1531 JX-W1532 JX-W1533 JX-W1535 JX-W1536 JX-W1537 JX-W1538 JX-W1539 JX-W1550 JX-W1551 JX-W1552 JX-W1553 JX-W1556 JX-W1557 JX-W1558 JX-W1559 JX-W1560 JX-W1561 JX-W1562 JX-W1563 JX-W1565 JX-W1566 JX-W1567 JX-W1568 JX-W1569 JX-W1570 JX-W1571 JX-W1572 JX-W1573 JX-W1575 JX-W1576 JX-W1577 JX-W1578 JX-W1579 JX-W1580 JX-W1581 JX-W1582 JX-W1583 JX-W1585 JX-W1586 JX-W1587 JX-W1588 JX-W1589 JX-W1590 JX-W1591 JX-W1592 JX-W1593 JX-W1595 JX-W1596 JX-W1597 JX-W1598 JX-W1599 JX-W15201 JX-W15202 JX-W15203 JX-W15205 JX-W15206 JX-W15207 JX-W15208 JX-W15209 JX-W15210 JX-W15211 JX-W15212 JX-W15213 JX-W15215 JX-W15216 JX-W15217 JX-W15218 JX-W15219 JX-W15220 JX-W15221 JX-W15223 JX-W15225 JX-W15226 JX-W15227 JX-W15228 JX-W15229 JX-W15230 JX-W15231 JX-W15232 JX-W15233 JX-W15235 JX-W15236 JX-W15237 JX-W15238 JX-W15239 JX-W15250 JX-W15251 JX-W15252 JX-W15253 JX-W15255 JX-W15256 JX-W15257 JX-W15258 JX-W15259 JX-W15260 JX-W15261 JX-W15262 JX-W15263 JX-W15265 JX-W15266 JX-W15267 JX-W15268 JX-W15269 JX-W15270
