大博優高精龍門式超高壓水刀切割機

大博優龍門式超高壓數控水刀切割機

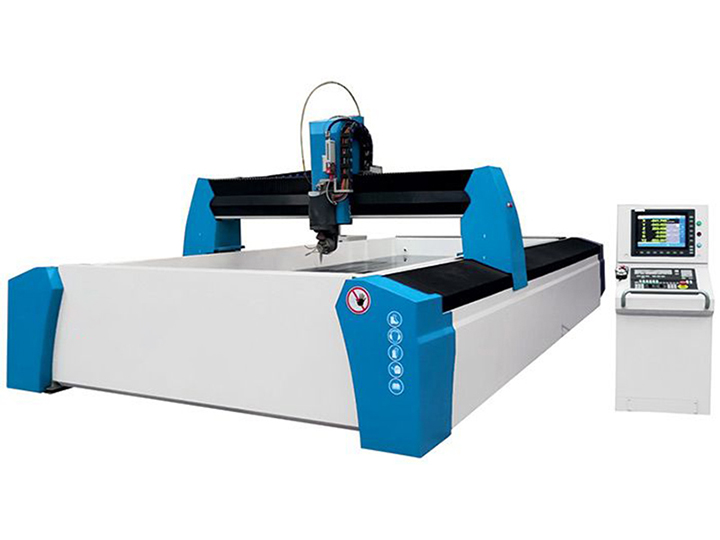

大博優龍門式超高壓水刀切割機：

  大博優龍門式超高壓水刀切割機平臺式水刀切割機的經典結構設計，平臺水箱與床身使用分體式結構，這種水箱結構不易受力變形，不影響機床精度。雙頭龍門式水刀切割機適用于切割材料和尺寸比較固定，上下料相對方便或者上下料方式較為固定的場合。

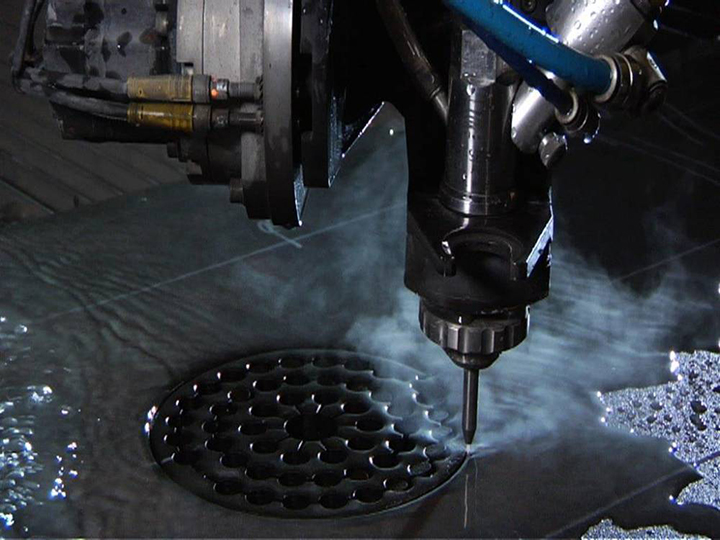

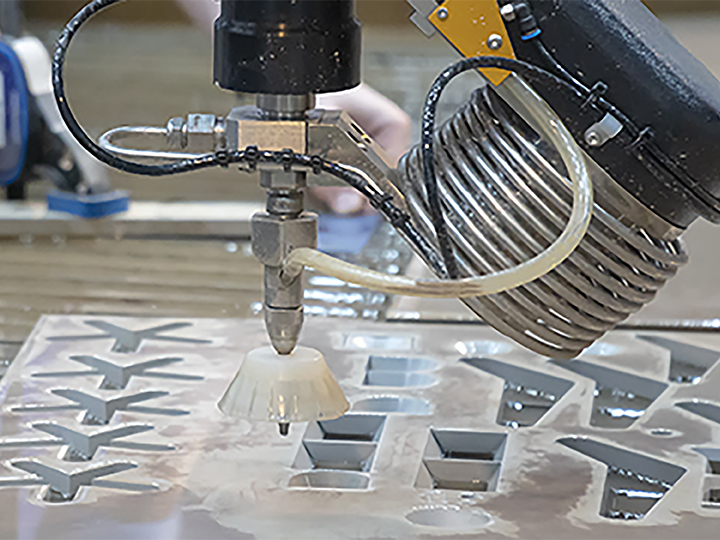

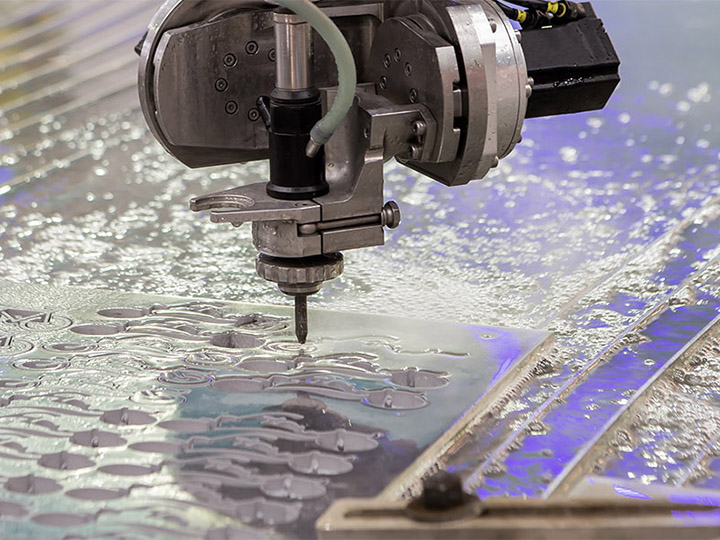

大博優龍門式超高壓水刀切割機刀頭

 采用新型結構設計，常閉氣缸，結構穩定，保證砂管和磨料的的同心度，延長使用壽命。并且可以選擇純水刀頭，切割軟材料。

龍門式水刀超高壓切割機ECS控制系統

采用歐洲的ECS系統，NC與PLC集成，數控系統基于PC安裝，集成運動控制。軟件 采用EtherCAT總線控制，有效避免脈沖控制缺點。

龍門式水刀切割機ECS控制系統基于Windows的水切割軟件，具備圖形參 數化輸入功能，可實現標準圖形直接作圖，具 有圖形模擬運行功能，圖形輸入自動編程功能 以及任何自動編程軟件生成NC代碼。

龍門式水刀超高壓切割機高壓泵系統（W-B410-37-0）：

    大博優龍門式超高壓水刀切割機高壓泵系統關鍵零部件均采用進口產品，結構合理穩定。

額定功率：37KW

壓力：410MPa

持續工作壓力：380MPa

流量：3.7L/min

采用PLC控制

開關控制及急停

電子控制液壓換向

手動冷卻水閥

 低壓水泵/水過濾器/壓力表

低壓水安全閥

60000PSI設計壓力

龍門式超高壓水刀切割機--供砂系統

自動供砂

利用空氣壓力送砂的方式，將砂（磨料）從供砂罐輸送到切割刀頭，上面的儲砂容器內，經過輸砂管在高壓水負壓的吸力作用下使砂進入切割刀頭，實現切割時源源不斷供砂的目的。

連續供砂

在自動供砂基礎上研發的改進型產品，可以在設備運行過程中實現

添加磨料，保證設備的連續運行。

龍門式超高壓水刀切割機--自動抽砂系統

    在水箱底部配備抽砂口，可以實現24小時在線除砂，確保設備運行

無需人工清砂。

在水箱底部配置反清洗口，利用除砂泵形成內循環實現水箱內部的

清洗。

砂水自動分離，確?，F(xiàn)場環境清潔。
