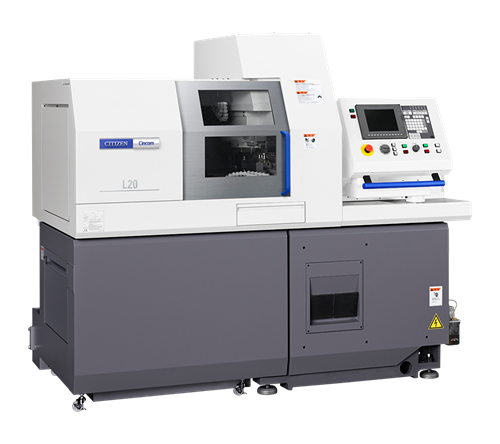

西鐵城CITIZEN走心機L20 走心機Cincom L20

主軸臺移*形CNC自*旋* 　　Cincom L20 　　品L20采用模塊設計，實現了系列化 　　L20采用模塊設計，從性價比出色的5軸機到搭載著與B軸相對配置刀架Y軸的機，產品陣容共包括4種型號。 　　通過引入模塊化設計，實現單體***佳規格。從簡單加工到復雜處理均能靈活應對 　　采用L系列特點之一的水平工具格局，豐富多樣的配置拓寬了加工范圍 　　可通過簡單操作切換導套模式和無導套模式。降低運作成本 　　產品規格 　　產品規格 型號 L20VIII L20IX L20X L20XII ***大加工徑 ?20mm ***大加工長度 GB機 200mm/1次裝夾 機 工件直徑×2.5mm/1 正面***大鉆孔直徑 ?10mm 正面***大攻絲直徑(攻絲，板牙) M8 主軸貫通孔直徑 ?26mm 主軸旋轉速度 Max.10,000min-1 排刀旋轉***大鉆孔直徑 ?8mm 排刀旋轉***大攻絲直徑 M6 排刀旋轉轉速 Max.6,000min-1 對向臺旋轉***大鉆孔直徑 注1 - ?5mm（OP） 對向臺旋轉***大攻絲直徑 注1 - M4（OP） 對向臺旋轉旋轉速度 注1 - Max.7,500min-1（OP） 背面臺旋轉***大鉆孔直徑 注2 ?5mm（OP） ?5mm 背面臺旋轉***大攻絲直徑 注2 M4（OP） M4 背面臺旋轉旋轉速度 注2 Max.7,500min-1（OP） Max.7,500min-1 背面主軸***大夾持直徑 ?20mm 背面主軸工件***大伸出量 30mm 背面加工***大鉆孔直徑 ?8mm 背軸***大攻絲直徑 M6 背面主軸旋轉速度 Max.8,000min-1 安裝數量 Max.37 Max.33 Max.44 Max.40 尺寸 車刀 □12mm（□13mm、□16mm） 安裝夾 ?25mm（GDS107,210）?19.05mm 快速進給速度 全軸(Y2軸以外) 32m/min Y2軸 - 8m/min - 8m/min 電機 主軸驅動用 2.2/3.7kW 排刀工具主軸驅動 1.0kW 背面臺旋轉驅動用 注2 0.75kW（OP） 0.75kW 對向臺旋轉驅動用 注1 - 0.75kW（OP） 背面主軸驅動用 0.75／1.5kW 切削油用 0.4kW 輸入功率 7.3kVA 中心高度 1,050mm 重量 2,350kg 2,400kg 　　注1：對置旋轉關系，VIII、IX型無設定，X、XII型可選擇設定。 　　注2：背面旋轉關系，VIII、IX型可選擇設定，X、XII型為標準設定。
