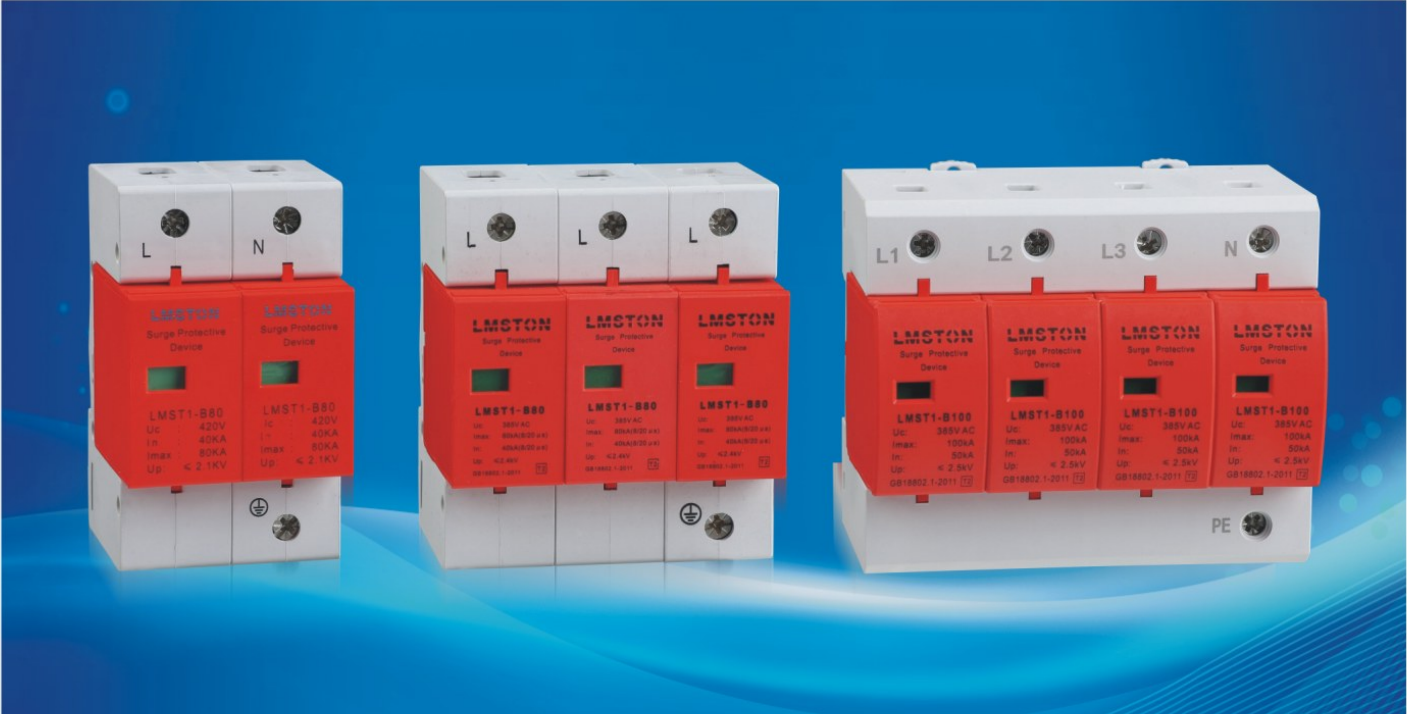

LMST/路美思通 LMST電涌保護器 LMST1-C 40 LMST1-C 40電涌保護器

產品概述 LMST1-C 40系列電涌保護器(以下簡稱SPD)適用于交流50/60Hz，380V及以下的TT、IT、TN-S、TN-C、TN-C-S等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。 SPD符合GB18802.1/IEC61643-1。 產品特點 1、插拔式的電涌保護器。 2、可視窗口顏色表示保護器工作狀態;綠色(正常)，紅色(故障) 3、熱熔過流雙重保護。 4、配置遙信接口，能實現遠程控制。 安裝說明 1.安裝前必須切斷電源，嚴禁帶電操作。 2.建議在防雷模塊前端串聯熔斷器或斷路器 3.安裝時請根據安裝示意圖所示連接，其中+為正極線，-為負極線，PE為地線，切勿錯接。安裝完成后，合上斷路器(熔斷器)開關，檢查工作狀態是否正常。 4.安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。 5.防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗星紅色或遙信端子輸出報警信號時，表示防雷模塊發生 故障，應及時維修或更換。 6.并聯式電源防雷模塊應并聯安裝，連接線要求牢固可靠，且要求短、粗、直。 ◆技術參數 參數 型號 LMST1-C 40 規格 4P 額定工作電壓Uc(V-) 直流800V 持續工作電壓Uc(V-) 直流 880V 電壓保護水平Up(kV) <2.4 放電電流(8/20u s)kA 40 標稱放電電流(8/20us)kA 20 漏電流0.75U1mA(uA) s20 響應時間ns <25 防護等級 IP20 工作環境("C) -40C-+85C 失效指示 老化失效:綠色正常,紅色失效 用途 進線保護
