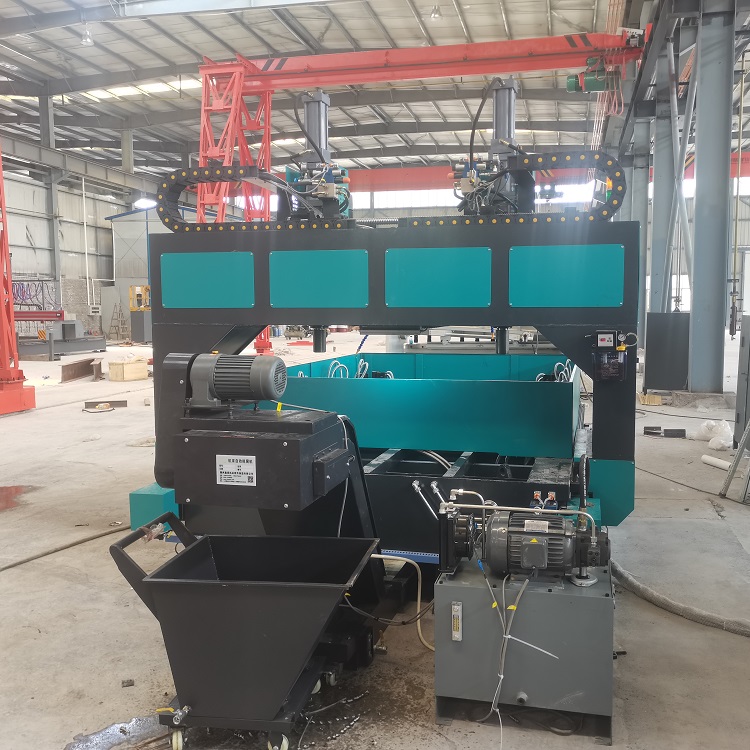

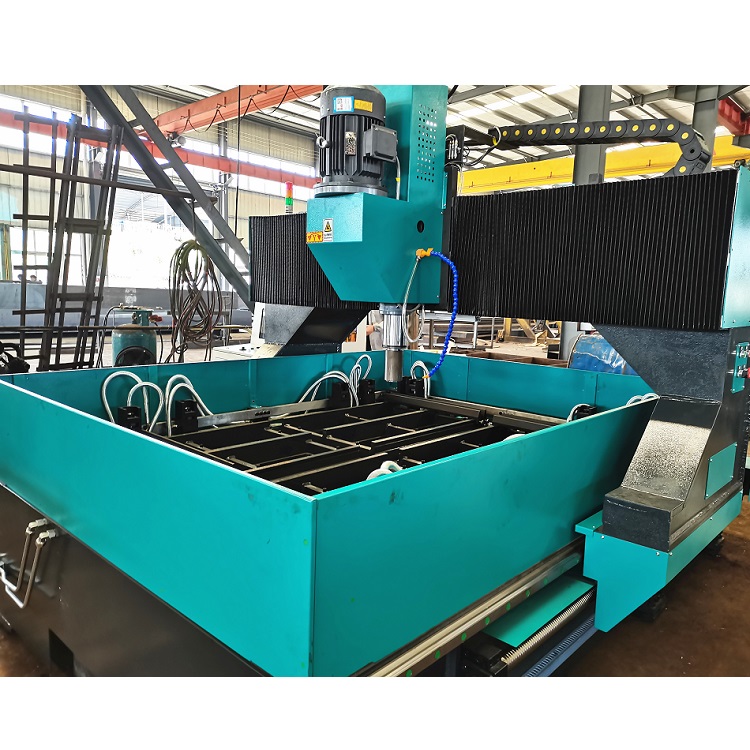

【包安裝】龍門式數控平面鉆床GCPZ-2016 高能效平板鉆孔設備

一、產品優勢：

1.它是搖臂鉆效率的三倍；

2.可以通過PLC導入圖紙，不需要人工劃線定位；

3.液壓自控動力頭，可以快速進給，自動轉攻進，快速退回；

4.鏈式排屑可以將廢屑自動回收到排屑箱內，冷凍水可循環使用，更環保；

5.配備快換夾頭，可以快速更換鉆頭；

6.廣創易勝龍門式數控平面鉆床GCPZ2016分為ABCD四個區域，當AB區域工作時，CD區域可以進行上下料，動力頭一直處于工作狀態，而傳統搖臂鉆需要人工進行劃線定位，上下料時鉆頭處于停止狀態；

7.廣創易勝龍門式數控平面鉆床GCPZ2016主機重達6噸，剛性足穩定性強，提高了鉆孔精度，延長鉆頭使用壽命；

8.床身和龍門架采用25mm的鋼板焊接，拋丸噴塑處理，結實耐用，漆面不易脫落。

二、設備用途

廣創易勝龍門式數控平面鉆床GCPZ2016，是高能效的平板鉆孔加工設備,設備主要由床身、龍門架、動力頭、自動排屑與循環冷凍系統、電氣系統等組成。具有高精度、高能效、高剛性、高可靠性等特點，加工區域分四個加工區，可以一邊鉆孔，一邊裝卸工件，同時還能進行鉆孔加工文件編程。

適用于鋼結構、橋梁、電力通訊鐵塔、熱電站鍋爐支架等行業連結板、地腳板、端頭板、模板、法蘭盤、結構件等零件的鉆孔加工工序。加工的構件精度滿足標準《鋼結構結構施工質量驗收規范》（編號為Gb50205-2001）。

三、設備結構

1、床身

床身由機座、框式支撐架和活動支撐條組成，均采用鋼板焊接而成，經時效處理去除應力。工作臺面上安裝有框式支撐架，框式支撐架上面與活動支架組合安裝，由蝶形螺釘固定，松緊蝶形螺釘調節活動支架之間的距離以滿足加工工件的支撐。加工區域寬敞，分左右共四個加工區，可以一邊鉆孔，一邊裝卸工件，同時還能進行鉆孔加工文件編程。工作臺四周分布由十二支快速可移位的自動液壓夾鉗，可一次裝夾單塊或重疊裝夾多塊鋼板。機座左、右側面上，各布置由一根高承載力的直線滾動導軌副，用于移動龍門左、右支架的導向。機座左側裝有一套經由交流伺服電機、同步帶輪、滾珠絲杠組成的驅動機構用于龍門縱向移動（X軸）。機座右側裝有一套液壓鎖緊塊，在鉆孔時鎖住龍門，減少導軌滑塊和滾珠絲杠副的受力，保證高的定位精度和重復定位精度。

2、龍門系統

龍門系統由移動式龍門與支承系統組成。

（1）移動式龍門

由于機座固定而龍門移動，故該設備占地面積小。移動龍門采用鋼板組焊而成，經人工時效處理。在龍門前側安裝有兩條直線滾動導軌副和一個液壓式動力頭，并在龍門上方安裝有一套精細滾珠絲杠副，滾珠絲母經固定盒與液壓動力頭背板相連固定。通過交流伺服電機經由同步帶輪帶動滾珠絲母旋轉，使液壓動力頭沿Y軸方向移動，確保鉆孔位置的高精度和重復定位精度。在動力頭的兩側安裝有導軌柔性防護罩。

（2）支承系統

支承系統由左、右支架組成，移動式龍門安裝在左、右支架上，為直角彎板式焊接鋼結構。在左、右支架的垂直面上各安裝有滾珠絲母座，滾珠絲母座里的滾珠絲母與床身側面的滾珠絲杠相連，滾珠絲杠端部又與交流伺服電機相連，當床身側面的伺服電機旋轉時，帶動滾珠絲母在滾珠絲杠上軸向（X向）移動，左、右支架在導軌上移動。

3、動力頭

動力頭主軸采用液壓傳感控制，自動進行快進、工進、快退的轉換，不需要人工設置鉆頭長度和加工工件厚度。主軸齒輪減速箱及主電機為德國進口產品。主軸下方安裝了莫氏4號錐孔的快換模塊，根據需求可配備有莫氏3#、2#的變徑套，可安裝Ф50mm以下不同直徑的鉆頭。鉆床主軸的旋轉速度由變頻器無級調整，工進速度由液壓閥無級調速。

4、自動排屑與循環冷凍系統

配套自動不銹鋼鏈板式排屑器和排屑小車，采用冷凍液冷凍，其流量大小可調節，冷凍液自動循環使用。
