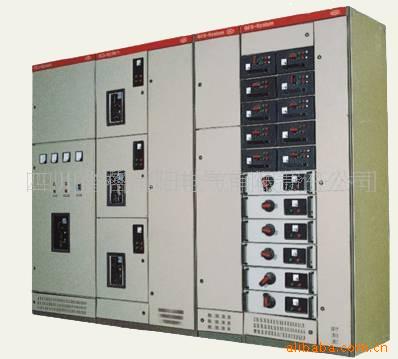

動力配電柜成套 高低壓配電柜 不銹鋼配電柜 防雨配電柜

動力配電柜成套 高低壓配電柜 不銹鋼配電柜 防雨配電柜

一、框架結構
1、基本骨架為全組裝式結構，采用獨特的一次成型封閉式方形鋼管，方鋼管的每側有兩列模數化的孔，有利于迅速可靠的連接及修改方案。
2、方鋼管通過三通連接頭用鉚釘連接而成，整體結構堅固、結實，能夠承受長途運輸?shù)念嶔?、現場安裝搬運或地震時產生的振動而不會松動。
3、MODAN6000框架組裝及鉚接采用從德國默勒公司原Z進口胎具制作，確保了框架組裝的水平、垂直度。

二、母排系統
1、MODAN6000主母排位于柜后部專門的母線室中，避免了元件的溫升，從而降低了母排的載流量。
2、MODAN6000 多可達三組母排系統，母排位置的可選性，使得設計方案更靈活。
3、鑄鋁合金制作的母排支架使用加硅橡膠絕緣件固定，既保證了機械強度，又避免了渦流效應的產生，絕緣等級H級，耐熱達180℃。
4、主母排均采用C型銅排，C型母排的表面積更大，有效利用了交流電的集膚效應，使母排的載流量更大；C型母排的使用可以大大降低渦流效應而產生的發熱，使得C型排的散熱性能好；利用C型母排的槽口，可以實現無孔連接，并且可以在任意位置實現連接，同時保證了母排的機械強度。
5、MODAN6000配電系統中為了保證可靠的電氣連接，螺栓為硬度達到8.8級的特制T型螺栓加獨特的碟型墊片，并通過電動扭矩扳手進行堅固，保證了在熱脹冷縮的情況下長時間保持彈性不變。

三、連接形式
1、母線槽連接：MODAN6000可以直接與鎮江默勒電器有限公司的母線槽系統配套使用，而不必經過任何轉接（如轉接箱），既an全又可靠。可以柜頂或柜底連接，方案靈活。
2、電纜連接：可采用默勒獨特的電纜連接系統，此連接系統呈階梯狀分布，適宜于每相多根電纜連接，電纜用螺栓或直接通過壓片連接。
3、連接系統采用的是C型銅排，電纜和C型銅排之間實現無孔連接。

四、抽屜
1、抽屜柜的隔板帶有自動活門，當抽屜被抽出時活門會自動落下，此時的防護等級可高達IP40。
2、抽屜內使用的一次電纜為德國原Z進口的硅膠軟電纜，其內部導線為極細的銅絲匯編而成，在抽屜緊湊的空間內可以方便地彎曲接線，柜內二次導線的耐熱可達到105℃，超出國內常用導線兩個等級（70℃、90℃）。
3、抽屜內獨特的結構、元器件正反布置安裝方式和體積較小的默勒元件，能更有效的利用安裝空間，提高抽屜的安裝容量。
4、抽屜一次觸頭采用銅鈹合金銀質迭片結構，由于具有優良的彈性，當一次觸頭處于連接位置時，銅鈹合金的彈簧迭片始終處于受壓的狀態，可以保證觸頭的彈性恒久不變，保證了一次觸頭與垂直母排的可靠連接。
五、柜型
1、MDP柜
1600A及以下的兩臺進（出）線斷路器可以裝在一臺柜中，2500A及以下的進（出）線斷路器和母聯斷路器可以裝在一臺柜中。
2、MDG柜
用作電容補償柜，800mm寬的柜子可以裝500Kvar容量的補償裝置。
用于安裝200KW以上的馬達起動回路。
用于安裝變頻器裝置和軟起動裝置。
3、MD.M柜
抽屜柜的有效安裝高度為1875mm， 小抽屜高度為125mm， 多可裝30只抽屜單元，結構更緊湊。
