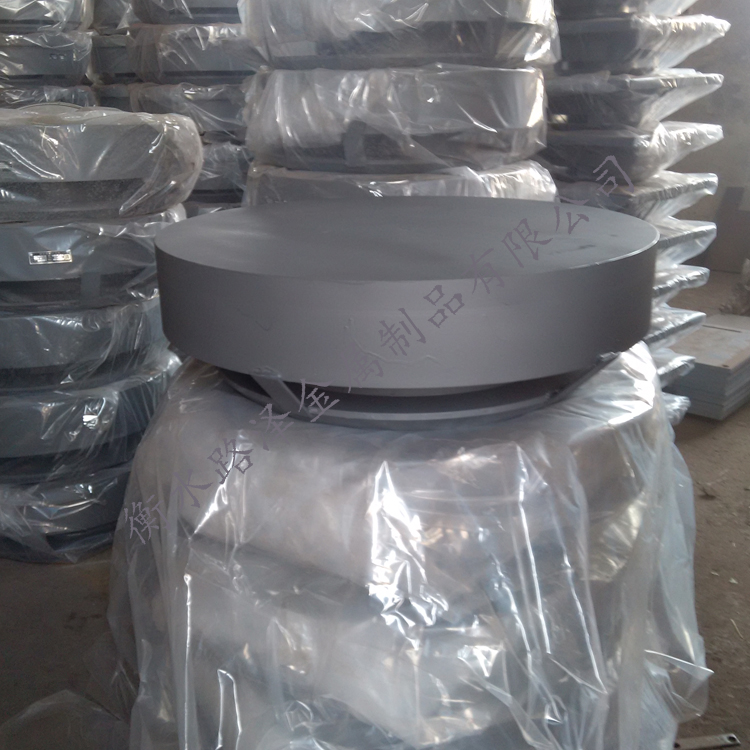

河北衡水萬向滑動球鉸支座QZ滑動鉸支座

河北衡水萬向滑動球鉸支座QZ滑動鉸支座；；；滑動支座由上座板、下座板、凸形中間鋼板及兩塊不同形狀的聚四氟乙烯板組成。下座板中間為一凹形球面，同凸形中間板相對應，兩者之間襯有一弧形四氟板，通過球面與之滑動來滿足梁端的轉動，上座板上的不銹鋼板與中間鋼板上的另一四氟板組成第二滑動面，完成上下結構體因溫差諸因素產生的伸縮位移。
滑動鉸支座技術參數
　　     1、支座豎向承載力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四個級別；
　　     2、支座的抗水平力為豎向承載力的20%；
　　     3、支座抗豎向拉力：抗豎向拉力為豎向承載力的30%；

　　     4、設計轉角為0.08rad（可根據用戶要求另行設計）

　　     5、支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm；該支座分為 固定支座、單向、雙向三種型式，22個等級，其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。那么滑動支座有哪些優點呢？其用鋼量少體積小，制造成品相對較低，具有萬向轉動萬向承載多向位移等其它類型支座的優點，而且采用抗拉、抗剪的特殊結構，具有能抗地震烈度9度的能力。
成品滑動支座? 成品鉸支座選用后輔助設施應注意的問題
(1)支座規格可根據正應力、豎向拔力、水平剪力等在規格系列表上選取，若有特殊要求，可與我公司技術部聯系，以便特殊設計來滿足工程需要。
(2)墩臺頂面設計預埋鋼板，以便于支座與下部結構連接。
(3)支座頂、底板所承載的混凝土應按公路橋涵設計規范中局部承壓的有關要求配置鋼筋網。希望以上內容對您有幫助，有需要報價的項目請聯系我們，謝謝！
