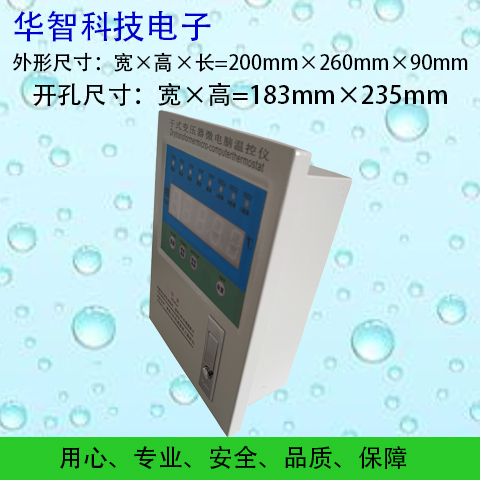

LD-3K320干式變壓器溫控器超溫跳閘醴陵華智科技

LD-3K320干式變壓器溫控器超溫跳閘功能 1、檢測并巡回展示三相線包（鐵芯）繞組溫度或只顯示三相線包（鐵芯）繞組中溫度高的一相繞組溫度。巡回顯示時每相顯示約8秒。 2、故障聲光報警：傳感器故障時相應的A、B、C故障指示燈亮，機器內發出嘀嘀聲并接通報警觸點。顯示器顯示X—Err，X表示出現故障相位。 3、風機啟動和關閉功能：當三相線包繞組中有一相溫度達到設定的風機啟動溫度值時風機自動啟動，風機啟動時風機指示燈亮。當三相線包繞組中沒有一相溫度大于設定的風機關閉度值時風機自動關閉。未接傳感器時，風機處于啟動狀態。 4、超溫報警功能：當三相線包繞組中有一相溫度達到設定的超溫報警溫度時溫控器發出聲、光報警，并接通報警輸出端子，以提供一個開關信號，給遠方的控制柜發出聲光報警。 5、自動跳閘功能：當三組線包繞組中有一相達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子，以提供一個開關信號給遠方的控制柜，啟動跳閘電路。（為防止因偶然因素觸發跳閘特設有約6S延時）。 6、手動啟動關閉風機功能：按風機鍵，風機啟動，再按風機鍵，風機關閉。如手動啟動風機而沒有手動關閉風機，則風機啟動約15分鐘后自動關閉。 7、風機定時檢測功能：為避免風機長時期不啟動而銹蝕堵轉損壞，特設有風機定時檢測功能，定時啟動時間可設定，范圍為0-199小時，到設定值時溫控器自動檢測一次啟動風機約2分鐘，輸入000時則取消該功能。 8、“黑匣子”功能：可記錄溫控器斷電的三相線包（鐵芯）繞組溫度 干式變壓器溫控器的工作原理是利用預埋在干式電力變壓器三相（或鐵芯）繞組線包中的三只（四只）PT100/鉑熱電阻來檢測干式電力變壓器線包的溫升，當某一項溫度達到了預設值時，干式變壓器溫控器會自動處理，啟動風機降溫，如風機在使用過程中出現問題或達不到降溫的效果，則干式變壓器溫控器會發出高溫報警提醒值班人員進行處理，如果沒有人去處理干式變壓器溫控器就會自動切斷干式變壓器的電源，已干式變壓器的運行，避免高溫?fù)p壞。 由于采用目前的RISC單片計算機并結合的I2C存儲與調整技術，根據/T7631標準設計而成，使得溫控器具有結構簡單，運行可靠，抗干擾能力的特點。同時溫控器還具有“黑匣子”功能，可記錄停電或四個繞組包的溫度及本機的工作狀態，已方便后期的維護。
